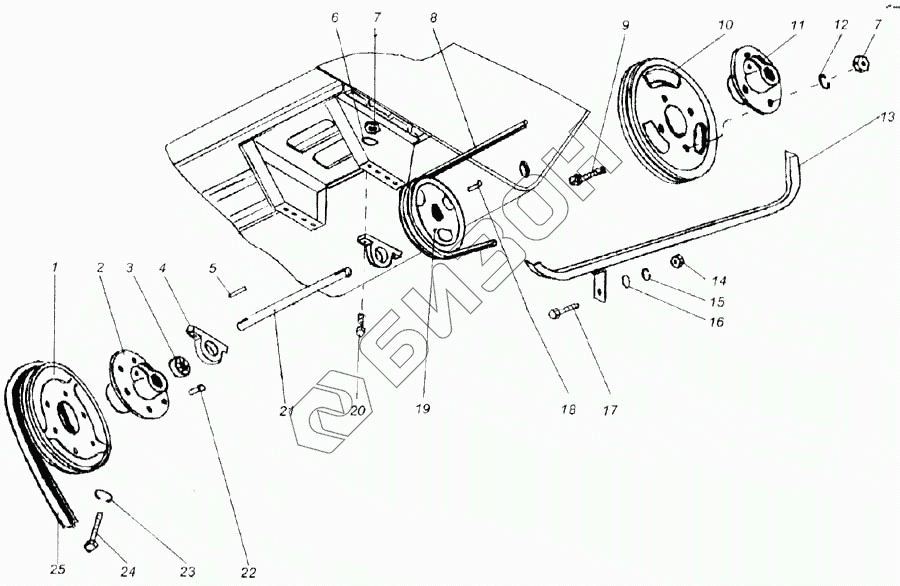

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Привод выгрузного шнека
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГСТ-1001Б | Шкив |
Загрузка ...
|
|
| 2 | Ступица | Ступица |
Загрузка ...
|
|
| 3 | 1680207К7С17 | Подшипник |
Загрузка ...
|
|
| 4 | Н.027.005 | Корпус подшипника |
Загрузка ...
|
|
| 5 | 10х8х56-23360 | Шпонка |
Загрузка ...
|
|
| 6 | 12-11371 | Шайба |
Загрузка ...
|
|
| 7 | 12-5915 | Гайка |
Загрузка ...
|
|
| 8 | 3/5V(156)-2800 | Ремень (ТУ38.405-51/3-3-283-90) |
Загрузка ...
|
|
| 9 | 12-40-7796-70 | Болт |
Загрузка ...
|
|
| 10 | КДМ-1157А | Шкив |
Загрузка ...
|
|
| 11 | КДМ-2003 | Ступица |
Загрузка ...
|
|
| 12 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 13 | КДМ6-74-4 | Успокоитель |
Загрузка ...
|
|
| 14 | М8-5915 | Гайка |
Загрузка ...
|
|
| 15 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 16 | 8.11371 | Шайба |
Загрузка ...
|
|
| 17 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 18 | 54-61810 | Шпонка |
Загрузка ...
|
|
| 19 | КДМ-1158А | Шкив |
Загрузка ...
|
|
| 20 | М12х45-7796 | Болт |
Загрузка ...
|
|
| 21 | ГСТ-6154 | Вал |
Загрузка ...
|
|
| 22 | 8х30-10299-80 | Заклепка |
Загрузка ...
|
|
| 23 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 24 | М12х50-7795 | Болт |
Загрузка ...
|
|
| 25 | Д21.20Т | Ремень (ГОСТ 1287.1.89) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
