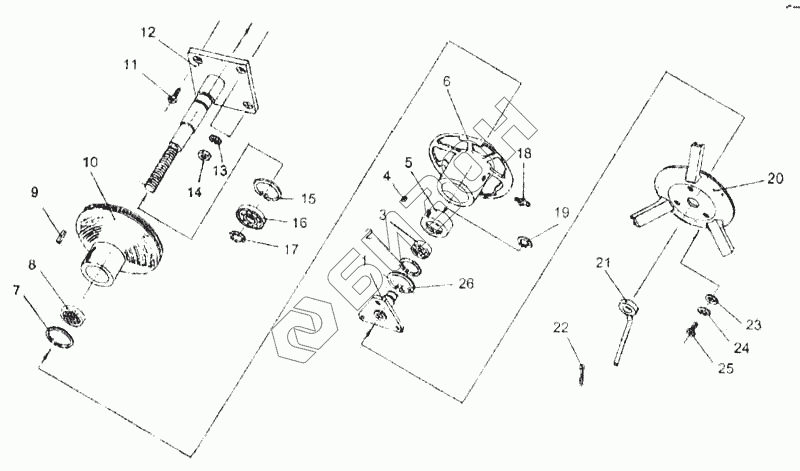

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Шкив ведущий (КДМ2-92А)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ2-92-2-1 | Гайка специальная |
Загрузка ...
|
|
| 2 | С62-13924 | Кольцо |
Загрузка ...
|
|
| 3 | 180206 | Подшипник |
Загрузка ...
|
|
| 4 | КДМ-6354 | Шпонка |
Загрузка ...
|
|
| 5 | КДМ-1050 | Корпус подшипника |
Загрузка ...
|
|
| 6 | КДМ-1047 | Диск подвижный |
Загрузка ...
|
|
| 7 | С62-13943 | Кольцо |
Загрузка ...
|
|
| 8 | 180206 | Подшипник |
Загрузка ...
|
|
| 9 | 10х8х56-23360 | Шпонка |
Загрузка ...
|
|
| 10 | КДМ-1046 | Диск неподвижный |
Загрузка ...
|
|
| 11 | М12х35-7798 | Болт |
Загрузка ...
|
|
| 12 | КДМ2-92-1А | Ось |
Загрузка ...
|
|
| 13 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 14 | М12-5915 | Гайка |
Загрузка ...
|
|
| 15 | С72-13943 | Кольцо |
Загрузка ...
|
|
| 16 | 180207 | Подшипник |
Загрузка ...
|
|
| 17 | С35-13942 | Кольцо |
Загрузка ...
|
|
| 18 | 1.3УХЛ1-19853 | Масленка |
Загрузка ...
|
|
| 19 | С30 | Кольцо |
Загрузка ...
|
|
| 20 | КДМ2-92-3 | Кожух |
Загрузка ...
|
|
| 21 | КДМ2-92-4 | Фиксатор |
Загрузка ...
|
|
| 22 | 3.2х36-397 | Шплинт |
Загрузка ...
|
|
| 23 | 6-11371 | Шайба |
Загрузка ...
|
|
| 24 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 25 | М6х16-7798 | Болт |
Загрузка ...
|
|
| 26 | С80-13943 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
