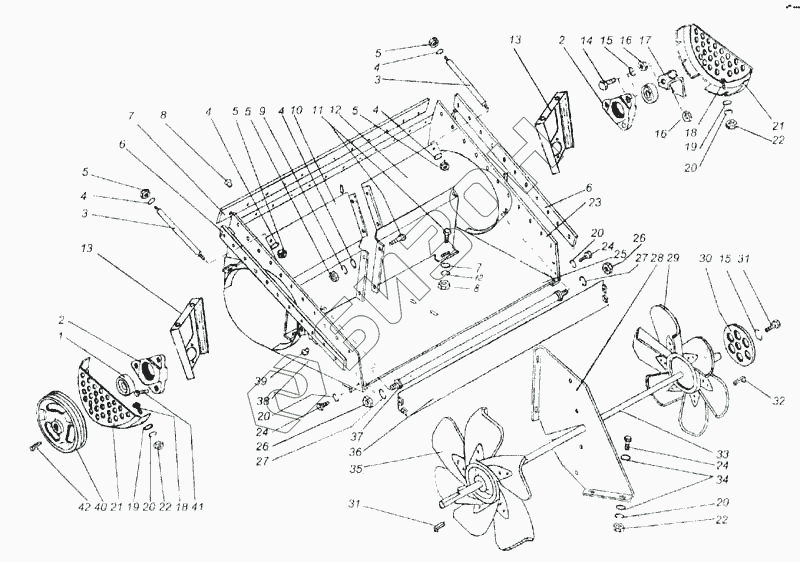

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Вентилятор (КДМ2-18Б)
1
2
2
3
3
4
4
4
4
4
5
5
5
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
15
15
16
16
17
18
18
19
19
20
20
20
20
20
21
21
22
22
22
23
24
24
24
25
26
26
27
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1680207К7С17 | Подшипник |
Загрузка ...
|
|
| 2 | Н.027.105-А | Корпус подшипника |
Загрузка ...
|
|
| 3 | КДМ-6303 | Растяжка |
Загрузка ...
|
|
| 4 | 6-11371 | Шайба |
Загрузка ...
|
|
| 5 | М6-5915 | Гайка |
Загрузка ...
|
|
| 6 | 12-Г.05.03.005 | Уплотнитель |
Загрузка ...
|
|
| 7 | 12-Г.05.03.004 | Уплотнение |
Загрузка ...
|
|
| 8 | 140-5х1623.2.437-77 | Заклепка |
Загрузка ...
|
|
| 9 | 6-6402 | Шайба |
Загрузка ...
|
|
| 10 | 12.21.05.03.415 | Перегородка левая (2551) |
Загрузка ...
|
|
| 11 | 6х16-7798 | Болт |
Загрузка ...
|
|
| 12 | 12.21.05.03.414 | Перегородка правая (2552) |
Загрузка ...
|
|
| 13 | 12.21.05.00.413 | Подвеска (2553) |
Загрузка ...
|
|
| 14 | 10х40-7802 | Болт |
Загрузка ...
|
|
| 15 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 16 | 10-5915 | Гайка |
Загрузка ...
|
|
| 17 | КДМ-2-18-9 | Кронштейн (478589214500) |
Загрузка ...
|
|
| 18 | 8х25-7798 | Болт |
Загрузка ...
|
|
| 19 | 8.6958-78 | Шайба |
Загрузка ...
|
|
| 20 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 21 | 12.21.05.00.010 | Кожух защитный (2554) |
Загрузка ...
|
|
| 22 | М8-5915 | Гайка |
Загрузка ...
|
|
| 23 | 12-Г.21.05.03.020 | Боковина правая (478589189600) |
Загрузка ...
|
|
| 24 | 8х20-7796 | Болт |
Загрузка ...
|
|
| 25 | 12-Г.21.05.03.000 | Кожух (478589189500) |
Загрузка ...
|
|
| 26 | 20х1.3-5915 | Гайка |
Загрузка ...
|
|
| 27 | 20.65Г-6402 | Шайба |
Загрузка ...
|
|
| 28 | КДМ-4632А | Щит |
Загрузка ...
|
|
| 29 | 12Г.21.05.02.000 | Колесо рабочее правое (2555) |
Загрузка ...
|
|
| 30 | КДМ-4697 | Формиратор сигнала |
Загрузка ...
|
|
| 31 | 10х20-7796 | Болт |
Загрузка ...
|
|
| 32 | 10х8х56-23360 | Шпонка |
Загрузка ...
|
|
| 33 | КДМ-6294-А | Вал вентилятора |
Загрузка ...
|
|
| 34 | 8-11371 | Шайба |
Загрузка ...
|
|
| 35 | 12Г.21.05.01.000 | Колесо рабочее левое (2556) |
Загрузка ...
|
|
| 36 | 12Г.21.05.07.000 | Клапан (2557) |
Загрузка ...
|
|
| 37 | КДМ-2-18-8 | Распорка (478589228400) |
Загрузка ...
|
|
| 38 | 12-Г.21.05.03.010 | Боковина правая (478589189700) |
Загрузка ...
|
|
| 39 | 1405х10-23.2.437-77 | Заклепка |
Загрузка ...
|
|
| 40 | КДМ-1024А | Шкив |
Загрузка ...
|
|
| 41 | 10х35-7802 | Болт |
Загрузка ...
|
|
| 42 | 54-61807 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
