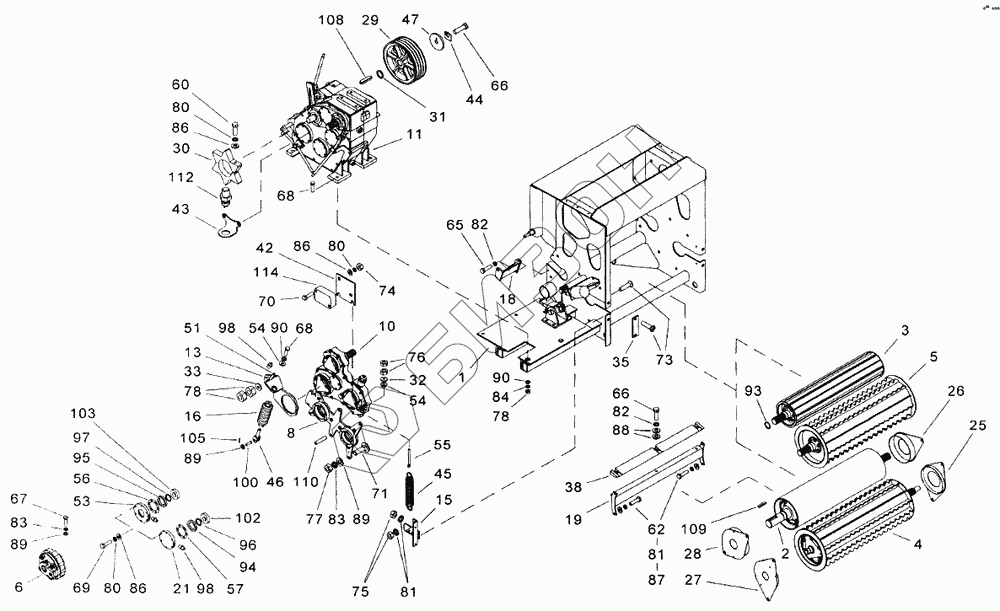

Графический каталог запасных частей к технике: КЗК Енисей-324. Аппарат питающий
1
2
3
4
5
6
8
10
11
13
15
16
18
19
21
25
26
27
28
29
30
31
32
33
35
38
42
43
44
45
46
47
51
53
54
54
55
56
57
60
62
65
66
66
67
68
68
69
70
71
73
74
75
76
77
78
78
80
80
80
81
81
82
82
83
83
84
86
86
86
87
88
89
89
89
90
90
93
94
95
96
97
98
98
100
102
103
105
108
109
110
112
114
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.06.10.00.000A | Рама аппарата питающего |
Загрузка ...
|
|
| 2 | 334.06.30.00.000A | Валец гладкий |
Загрузка ...
|
|
| 3 | 334.06.31.00.000A | Валец прессующий |
Загрузка ...
|
|
| 4 | 334.06.32.00.000A | Валец приемный |
Загрузка ...
|
|
| 5 | 334.06.33.00.000A | Битер верхний |
Загрузка ...
|
|
| 6 | 334.06.34.55.000A | Муфта со срезным элементом |
Загрузка ...
|
|
| 7 | 334.06.35.00.000A | Собачка |
Загрузка ...
|
|
| 8 | 334.06.38.00.000 | Корпус |
Загрузка ...
|
|
| 9 | 334.06.40.00.000 | Редуктор вальцов нижних |
Загрузка ...
|
|
| 10 | 334.06.45.00.000 | Редуктор вальцов верхних |
Загрузка ...
|
|
| 11 | 334.06.50.00.000 | Коробка скоростей |
Загрузка ...
|
|
| 12 | 334.06.60.00.000 | Рычаг левый |
Загрузка ...
|
|
| 13 | 334.06.61.00.000 | Рычаг правый |
Загрузка ...
|
|
| 14 | 334.06.62.00.000 | Угольник левый |
Загрузка ...
|
|
| 15 | 334.06.63.00.000 | Угольник правый |
Загрузка ...
|
|
| 16 | 334.06.64.00.000 | Пружина с пробками |
Загрузка ...
|
|
| 17 | 334.06.65.00.000 | Корпус |
Загрузка ...
|
|
| 18 | 334.06.66.00.000 | Кронштейн |
Загрузка ...
|
|
| 19 | 334.06.67.00.000 | Опора чистика |
Загрузка ...
|
|
| 20 | 334.06.68.00.000A | Кронштейн электромагнита |
Загрузка ...
|
|
| 21 | 334.06.74.00.000 | Крышка в сборе |
Загрузка ...
|
|
| 22 | 334.06.75.00.000 | Крышка |
Загрузка ...
|
|
| 23 | 334.06.76.00.000 | Крышка |
Загрузка ...
|
|
| 24 | 334.06.78.00.000 | Рычаг |
Загрузка ...
|
|
| 25 | 334.06.80.00.000 | Защита левая вальца приемного |
Загрузка ...
|
|
| 26 | 334.06.81.00.000 | Защита левая вальца гладкого |
Загрузка ...
|
|
| 27 | 334.06.82.00.000 | Защита левая вальца приемного |
Загрузка ...
|
|
| 28 | 334.06.83.00.000 | Защита левая вальца гладкого |
Загрузка ...
|
|
| 29 | 334.06.00.00.101 | Шкив |
Загрузка ...
|
|
| 30 | КДМ 1174А-01 | Формиратор сигнала |
Загрузка ...
|
|
| 31 | КДМ 4812A | Шайба |
Загрузка ...
|
|
| 32 | 65Г-40244 | Шайба |
Загрузка ...
|
|
| 33 | КДМ 41354 | Шайба |
Загрузка ...
|
|
| 34 | 334.06.00.00.402 | Крышка аппарата питающего |
Загрузка ...
|
|
| 35 | 334.06.00.00.403 | Накладка |
Загрузка ...
|
|
| 36 | 54-30019A | Вилка толкателя |
Загрузка ...
|
|
| 37 | 334.06.00.00.405 | Кронштейн левый |
Загрузка ...
|
|
| 38 | 334.06.00.00.406A | Чистик |
Загрузка ...
|
|
| 39 | 334.06.00.00.407 | Формиратор |
Загрузка ...
|
|
| 40 | 334.06.00.00.408 | Кронштейн |
Загрузка ...
|
|
| 41 | 334.06.00.00.409A | Уголок |
Загрузка ...
|
|
| 42 | 334.06.00.00.411A | Кронштейн правый |
Загрузка ...
|
|
| 43 | 334.06.00.00.412 | Кронштейн |
Загрузка ...
|
|
| 44 | 334.06.00.00.414 | Шайба стопорная |
Загрузка ...
|
|
| 45 | 334.06.00.00.601A | Пружина |
Загрузка ...
|
|
| 46 | 334.06.00.00.602 | Зилка |
Загрузка ...
|
|
| 47 | 334.06.00.00.603 | Шайба стопорная |
Загрузка ...
|
|
| 48 | 334.06.00.00.604A | Ось |
Загрузка ...
|
|
| 49 | 334.06.00.00,605 | Пружина |
Загрузка ...
|
|
| 50 | 334.06.00.00.606 | Удлинитель масленки |
Загрузка ...
|
|
| 51 | 334.06.00.00.606-01 | Удлинитель масленки |
Загрузка ...
|
|
| 52 | 334.06.00.00.607A | Тяга |
Загрузка ...
|
|
| 53 | 334.06.00.00.608A | Крышка |
Загрузка ...
|
|
| 54 | 44Б-60433 | Шайба |
Загрузка ...
|
|
| 55 | КДМ 6890-02 | Тяга |
Загрузка ...
|
|
| 56 | 334.06.00.00.001 | Прокладка |
Загрузка ...
|
|
| 57 | 334.06.00.00.002 | Прокладка |
Загрузка ...
|
|
| 58 | 334.06.00.00.003 | Прокладка |
Загрузка ...
|
|
| 59 | M6-6gx40 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 60 | M6-6gx50 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 61 | M8-6gx16 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 62 | M8-6gx20 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 63 | M8-6gx25 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 64 | M8-6gx30 ГОСТ 7796-70 | 5олт |
Загрузка ...
|
|
| 65 | M10-6gx20 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 66 | M10-6gx25 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 67 | M12x1,25-6gx55 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 68 | M16-6gx55 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 69 | M6-6gx30 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 70 | M6-6gx35 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 71 | M12-6gx40 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 72 | B1.M5x10 ГОСТ 17473-8 | Винт |
Загрузка ...
|
|
| 73 | В.М8х25 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 74 | М6х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 75 | М8х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 76 | М10х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 77 | М12х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 78 | М16х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 79 | 5.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 80 | 6.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 81 | 8.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 82 | 10.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 83 | 12.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 84 | 16.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 85 | А.5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 86 | А 6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 87 | А 8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 88 | А.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 89 | А.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 90 | А.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 91 | А 30x3,9.02 019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 92 | А30 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 93 | А40 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 94 | А45 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 95 | А50 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 96 | 1,2-18x35 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 97 | 1,2-50х70 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 98 | 1.3Ц6 ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 99 | 6-8В12хЗ0.10 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 100 | 6-12B12x36.10 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 101 | 60206 ГОСТ 7242-81 | Подшипник |
Загрузка ...
|
|
| 102 | 60209 ГОСТ 7242-81 | Подшипник |
Загрузка ...
|
|
| 103 | 60210 ГОСТ 7242-81 | Подшипник |
Загрузка ...
|
|
| 104 | 2x12 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 105 | 3,2x20 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 106 | 4x22 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 107 | 6,3x45 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 108 | 10x8x56 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 109 | 14x9x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 110 | 2,8x16 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 111 | 10.040.3000-08 | Вал карданный |
Загрузка ...
|
|
| 112 | ПР-1М 17МО.082.021ТУ | Преобразователь первичный |
Загрузка ...
|
|
| 113 | ЭМ45-32 | Электромагнит |
Загрузка ...
|
|
| 114 | Датчик ударов | Датчик ударов |
Загрузка ...
|
|
| 115 | Датчик оборотов | Датчик оборотов |
Загрузка ...
|
|
| 116 | 334.06.36.00.000Б | Кронштейн собачки |
Загрузка ...
|
|
| 117 | M10-6gx30,66,019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
