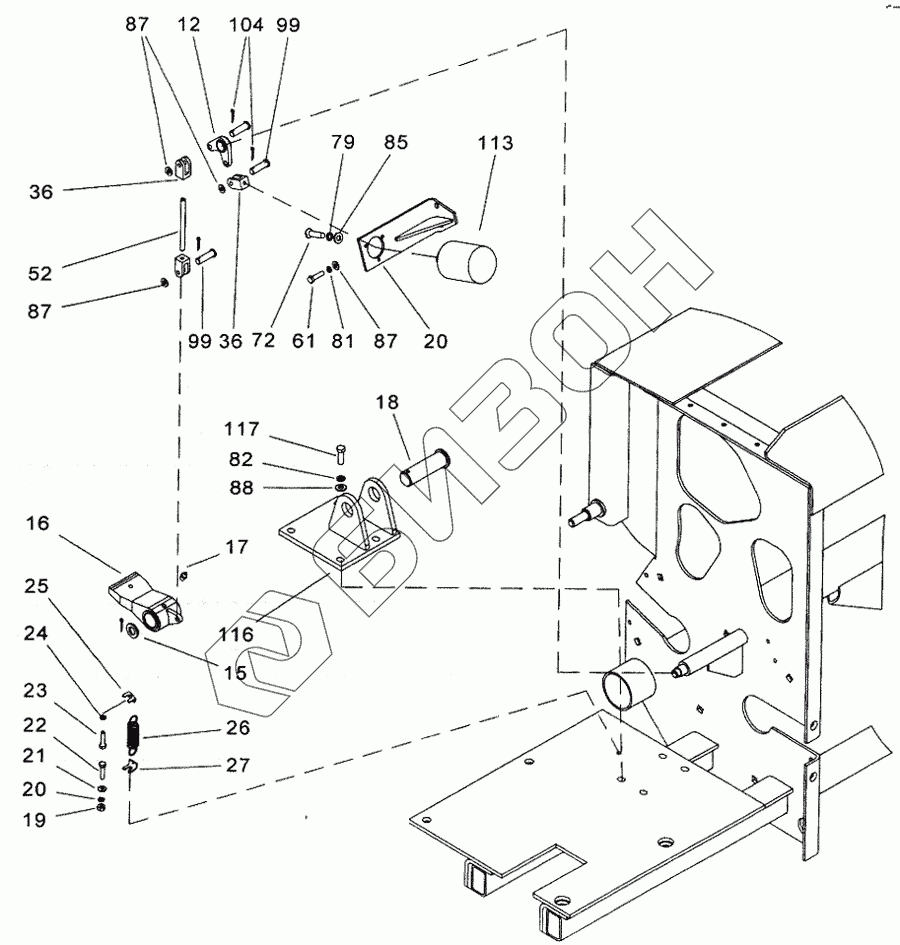

Графический каталог запасных частей к технике: КЗК Енисей-324. Аппарат питающий
12
15
16
17
18
19
20
20
21
22
23
24
25
26
27
36
36
52
61
72
79
81
82
85
87
87
87
88
99
99
104
113
116
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.06.10.00.000A | Рама аппарата питающего |
Загрузка ...
|
|
| 2 | 334.06.30.00.000A | Валец гладкий |
Загрузка ...
|
|
| 3 | 334.06.31.00.000A | Валец прессующий |
Загрузка ...
|
|
| 4 | 334.06.32.00.000A | Валец приемный |
Загрузка ...
|
|
| 5 | 334.06.33.00.000A | Битер верхний |
Загрузка ...
|
|
| 6 | 334.06.34.55.000A | Муфта со срезным элементом |
Загрузка ...
|
|
| 7 | 334.06.35.00.000A | Собачка |
Загрузка ...
|
|
| 8 | 334.06.38.00.000 | Корпус |
Загрузка ...
|
|
| 9 | 334.06.40.00.000 | Редуктор вальцов нижних |
Загрузка ...
|
|
| 10 | 334.06.45.00.000 | Редуктор вальцов верхних |
Загрузка ...
|
|
| 11 | 334.06.50.00.000 | Коробка скоростей |
Загрузка ...
|
|
| 12 | 334.06.60.00.000 | Рычаг левый |
Загрузка ...
|
|
| 13 | 334.06.61.00.000 | Рычаг правый |
Загрузка ...
|
|
| 14 | 334.06.62.00.000 | Угольник левый |
Загрузка ...
|
|
| 15 | 334.06.63.00.000 | Угольник правый |
Загрузка ...
|
|
| 16 | 334.06.64.00.000 | Пружина с пробками |
Загрузка ...
|
|
| 17 | 334.06.65.00.000 | Корпус |
Загрузка ...
|
|
| 18 | 334.06.66.00.000 | Кронштейн |
Загрузка ...
|
|
| 19 | 334.06.67.00.000 | Опора чистика |
Загрузка ...
|
|
| 20 | 334.06.68.00.000A | Кронштейн электромагнита |
Загрузка ...
|
|
| 21 | 334.06.74.00.000 | Крышка в сборе |
Загрузка ...
|
|
| 22 | 334.06.75.00.000 | Крышка |
Загрузка ...
|
|
| 23 | 334.06.76.00.000 | Крышка |
Загрузка ...
|
|
| 24 | 334.06.78.00.000 | Рычаг |
Загрузка ...
|
|
| 25 | 334.06.80.00.000 | Защита левая вальца приемного |
Загрузка ...
|
|
| 26 | 334.06.81.00.000 | Защита левая вальца гладкого |
Загрузка ...
|
|
| 27 | 334.06.82.00.000 | Защита левая вальца приемного |
Загрузка ...
|
|
| 28 | 334.06.83.00.000 | Защита левая вальца гладкого |
Загрузка ...
|
|
| 29 | 334.06.00.00.101 | Шкив |
Загрузка ...
|
|
| 30 | КДМ 1174А-01 | Формиратор сигнала |
Загрузка ...
|
|
| 31 | КДМ 4812A | Шайба |
Загрузка ...
|
|
| 32 | 65Г-40244 | Шайба |
Загрузка ...
|
|
| 33 | КДМ 41354 | Шайба |
Загрузка ...
|
|
| 34 | 334.06.00.00.402 | Крышка аппарата питающего |
Загрузка ...
|
|
| 35 | 334.06.00.00.403 | Накладка |
Загрузка ...
|
|
| 36 | 54-30019A | Вилка толкателя |
Загрузка ...
|
|
| 37 | 334.06.00.00.405 | Кронштейн левый |
Загрузка ...
|
|
| 38 | 334.06.00.00.406A | Чистик |
Загрузка ...
|
|
| 39 | 334.06.00.00.407 | Формиратор |
Загрузка ...
|
|
| 40 | 334.06.00.00.408 | Кронштейн |
Загрузка ...
|
|
| 41 | 334.06.00.00.409A | Уголок |
Загрузка ...
|
|
| 42 | 334.06.00.00.411A | Кронштейн правый |
Загрузка ...
|
|
| 43 | 334.06.00.00.412 | Кронштейн |
Загрузка ...
|
|
| 44 | 334.06.00.00.414 | Шайба стопорная |
Загрузка ...
|
|
| 45 | 334.06.00.00.601A | Пружина |
Загрузка ...
|
|
| 46 | 334.06.00.00.602 | Зилка |
Загрузка ...
|
|
| 47 | 334.06.00.00.603 | Шайба стопорная |
Загрузка ...
|
|
| 48 | 334.06.00.00.604A | Ось |
Загрузка ...
|
|
| 49 | 334.06.00.00,605 | Пружина |
Загрузка ...
|
|
| 50 | 334.06.00.00.606 | Удлинитель масленки |
Загрузка ...
|
|
| 51 | 334.06.00.00.606-01 | Удлинитель масленки |
Загрузка ...
|
|
| 52 | 334.06.00.00.607A | Тяга |
Загрузка ...
|
|
| 53 | 334.06.00.00.608A | Крышка |
Загрузка ...
|
|
| 54 | 44Б-60433 | Шайба |
Загрузка ...
|
|
| 55 | КДМ 6890-02 | Тяга |
Загрузка ...
|
|
| 56 | 334.06.00.00.001 | Прокладка |
Загрузка ...
|
|
| 57 | 334.06.00.00.002 | Прокладка |
Загрузка ...
|
|
| 58 | 334.06.00.00.003 | Прокладка |
Загрузка ...
|
|
| 59 | M6-6gx40 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 60 | M6-6gx50 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 61 | M8-6gx16 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 62 | M8-6gx20 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 63 | M8-6gx25 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 64 | M8-6gx30 ГОСТ 7796-70 | 5олт |
Загрузка ...
|
|
| 65 | M10-6gx20 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 66 | M10-6gx25 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 67 | M12x1,25-6gx55 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 68 | M16-6gx55 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 69 | M6-6gx30 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 70 | M6-6gx35 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 71 | M12-6gx40 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 72 | B1.M5x10 ГОСТ 17473-8 | Винт |
Загрузка ...
|
|
| 73 | В.М8х25 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 74 | М6х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 75 | М8х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 76 | М10х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 77 | М12х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 78 | М16х6Н ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 79 | 5.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 80 | 6.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 81 | 8.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 82 | 10.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 83 | 12.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 84 | 16.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 85 | А.5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 86 | А 6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 87 | А 8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 88 | А.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 89 | А.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 90 | А.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 91 | А 30x3,9.02 019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 92 | А30 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 93 | А40 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 94 | А45 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 95 | А50 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 96 | 1,2-18x35 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 97 | 1,2-50х70 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 98 | 1.3Ц6 ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 99 | 6-8В12хЗ0.10 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 100 | 6-12B12x36.10 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 101 | 60206 ГОСТ 7242-81 | Подшипник |
Загрузка ...
|
|
| 102 | 60209 ГОСТ 7242-81 | Подшипник |
Загрузка ...
|
|
| 103 | 60210 ГОСТ 7242-81 | Подшипник |
Загрузка ...
|
|
| 104 | 2x12 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 105 | 3,2x20 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 106 | 4x22 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 107 | 6,3x45 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 108 | 10x8x56 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 109 | 14x9x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 110 | 2,8x16 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 111 | 10.040.3000-08 | Вал карданный |
Загрузка ...
|
|
| 112 | ПР-1М 17МО.082.021ТУ | Преобразователь первичный |
Загрузка ...
|
|
| 113 | ЭМ45-32 | Электромагнит |
Загрузка ...
|
|
| 114 | Датчик ударов | Датчик ударов |
Загрузка ...
|
|
| 115 | Датчик оборотов | Датчик оборотов |
Загрузка ...
|
|
| 116 | 334.06.36.00.000Б | Кронштейн собачки |
Загрузка ...
|
|
| 117 | M10-6gx30,66,019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
