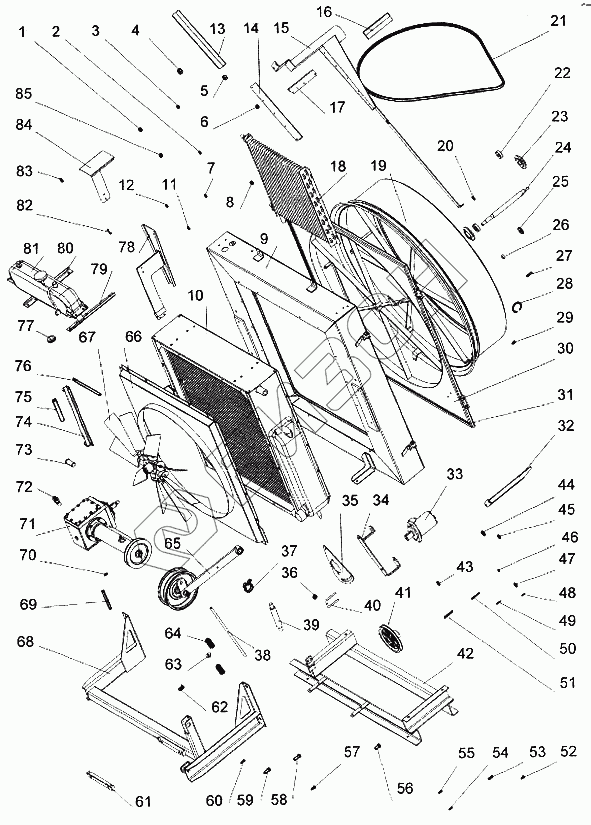

Графический каталог запасных частей к технике: КЗК Енисей-324. Блок охлаждения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | М5-6Н.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 3 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | М18х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 5 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | 324.50.13.02.000A | Корпус |
Загрузка ...
|
|
| 10 | 238БК-1301.000 | Блок радиаторов (масло, вода) |
Загрузка ...
|
|
| 11 | 6.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | 5.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | Щетка L=400mm | Щетка L=400mm |
Загрузка ...
|
|
| 14 | 324.50.13.00.405Б | Обойма |
Загрузка ...
|
|
| 15 | 324.50.13.07.000 | Отсос |
Загрузка ...
|
|
| 16 | Щетка L=180мм | Щетка L=180мм |
Загрузка ...
|
|
| 17 | 324.50.13.00.406A | Обойма |
Загрузка ...
|
|
| 18 | Q-SC 565x570x5 | Кондерсатор |
Загрузка ...
|
|
| 19 | 324.50.13.03.000A | Воздухозаборник |
Загрузка ...
|
|
| 20 | 324.50.13.00.801 | Втулка |
Загрузка ...
|
|
| 21 | A-3750 Optibelt | Ремень |
Загрузка ...
|
|
| 22 | 180204 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 23 | 324.50.13.00.101 | Корпус |
Загрузка ...
|
|
| 24 | 324.50.13.00.605 | Ось |
Загрузка ...
|
|
| 25 | 324.50.13.00.604 | Шайба |
Загрузка ...
|
|
| 26 | 324.50.13.00.801-01 | Втулка |
Загрузка ...
|
|
| 27 | 6-8в12х20 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 28 | С47 ГОСТ 13941-86 | Кольцо |
Загрузка ...
|
|
| 29 | 6-12в12х36 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 30 | 324.50.13.01.000A | Основание |
Загрузка ...
|
|
| 31 | E960.15.02.00.003-07 | Уплотнитель |
Загрузка ...
|
|
| 32 | 324.50.13.11.000 | Кронштейн |
Загрузка ...
|
|
| 33 | EPM-200 | Гидромотор |
Загрузка ...
|
|
| 34 | 324.50.13.12.000 | Кронштейн |
Загрузка ...
|
|
| 35 | 324.50.13.00.401 | Плита |
Загрузка ...
|
|
| 36 | A23-02.160 PTM A23-02 | Хомут |
Загрузка ...
|
|
| 37 | 10-16 ГОСТ 28191-89 | Хоьут-Либро |
Загрузка ...
|
|
| 38 | 324.50.13.00.608 | Тяга |
Загрузка ...
|
|
| 39 | 324.50.13.00.612 | Штырь |
Загрузка ...
|
|
| 40 | 324.50.13.00.602 | Скоба |
Загрузка ...
|
|
| 41 | 324.50.13.00.201 | Шкив |
Загрузка ...
|
|
| 42 | 324.50.13.08.000A | Рама |
Загрузка ...
|
|
| 43 | А8.02.Ст3.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 44 | А18х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 45 | А16.02.Ст3.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 46 | А6.02.Ст3.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 47 | А12.02.Ст3.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 48 | 2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 49 | 3,2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 50 | 4x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 51 | 6,3x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 52 | В.М8-6gх25.48.019 | Винт |
Загрузка ...
|
|
| 53 | В.М5-6gх16.48.019 | Винт |
Загрузка ...
|
|
| 54 | М6Х16.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 55 | М6-6gх66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 56 | М12-6gх25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 57 | М8-6gх20.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 58 | М12-6gх30.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 59 | М12-6gх35.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 60 | М6-6gх25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 61 | 324.50.13.00.402 | Прижим |
Загрузка ...
|
|
| 62 | 324.50.13.00.403 | Стопор |
Загрузка ...
|
|
| 63 | 324.50.13.00.607 | Втулка |
Загрузка ...
|
|
| 64 | КД 6412 | Пружина |
Загрузка ...
|
|
| 65 | 324.50.13.16.00.000 | Рычаг |
Загрузка ...
|
|
| 66 | 324.50.13.15.000A | Диффузор |
Загрузка ...
|
|
| 67 | Milti-Wing 720/9-9/4ZR/32.5 /PAG/2 5/6/B | Вентилятор |
Загрузка ...
|
|
| 68 | 324.50.13.13.000A | Траверса |
Загрузка ...
|
|
| 69 | 324.50.13.00.601 | Ось |
Загрузка ...
|
|
| 70 | 6x6x45 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 71 | 324.50.13.40.000 | Редуктор |
Загрузка ...
|
|
| 72 | МВГ-12.03.306 | Вилка |
Загрузка ...
|
|
| 73 | 324.50.13.00.611 | Ось |
Загрузка ...
|
|
| 74 | 324.50.13.04.000 | Кронштейн |
Загрузка ...
|
|
| 75 | 32-40.5-470-02(2.0) | Рукав-деталь |
Загрузка ...
|
|
| 76 | А,ПВ-2-8-1,8 ТУ 6-49-05761910-92 | Трубка |
Загрузка ...
|
|
| 77 | 00219 | Втулка |
Загрузка ...
|
|
| 78 | 324.50.13.05.000 | Щиток |
Загрузка ...
|
|
| 79 | 324.50.13.00.404 | Полка |
Загрузка ...
|
|
| 80 | 324.50.13.00.404-01 | Полка |
Загрузка ...
|
|
| 81 | РСМ 32Д.1301.300А | Бачок расширительный |
Загрузка ...
|
|
| 82 | 950.30.10.01.615 | Скоба |
Загрузка ...
|
|
| 83 | 16.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 84 | 324.50.13.06.000 | Щиток |
Загрузка ...
|
|
| 85 | M6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
