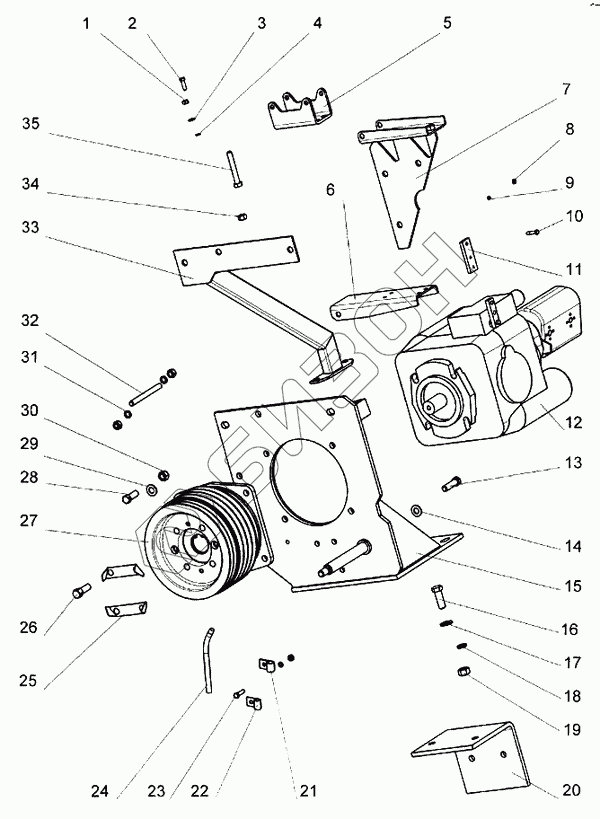

Графический каталог запасных частей к технике: КЗК Енисей-324. Станция насосная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | М8-6gх25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 3 | А8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | 324.11.20.00.402 | Скоба для установки компрессора кондиционера |
Загрузка ...
|
|
| 6 | 324.11.20.00.401A | Кронштейн |
Загрузка ...
|
|
| 7 | 324.11.20.02.000 | Кронштейн компрессора кондиционера |
Загрузка ...
|
|
| 8 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 6.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | ГСТ 6048 | Болт специальный |
Загрузка ...
|
|
| 11 | ГСТ 5099А | Рычаг |
Загрузка ...
|
|
| 12 | НП-6-90 6 МН+НШ12-8-3 | Насос |
Загрузка ...
|
|
| 13 | КДМ 600095-02 | Болт |
Загрузка ...
|
|
| 14 | А14.04.20.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | 324.11.20.01.000Б | Кронштейн |
Загрузка ...
|
|
| 16 | М16-6gх45.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 17 | А.16.02.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | 16.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | 324.11.20.000.403 | Уголок |
Загрузка ...
|
|
| 21 | 54-51452-10 | Скоба |
Загрузка ...
|
|
| 22 | КДМ 0342 | Прокладка |
Загрузка ...
|
|
| 23 | М8-6gх30.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 24 | 324.11.20.00.801 | Трубка |
Загрузка ...
|
|
| 25 | МВГ-12.02.504-01 | Пластина стопорная |
Загрузка ...
|
|
| 26 | 236-6007A | Болт |
Загрузка ...
|
|
| 27 | 236H-5-8-1A-01 | Шкив в сборе |
Загрузка ...
|
|
| 28 | М14-6gх40.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 29 | М14-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 30 | 14.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 31 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | 324.11.20.00.608 | Шпилька |
Загрузка ...
|
|
| 33 | 324.11.20.03.000Б | Опора |
Загрузка ...
|
|
| 34 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 35 | 324.11.20.00.601 | Болт натяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
