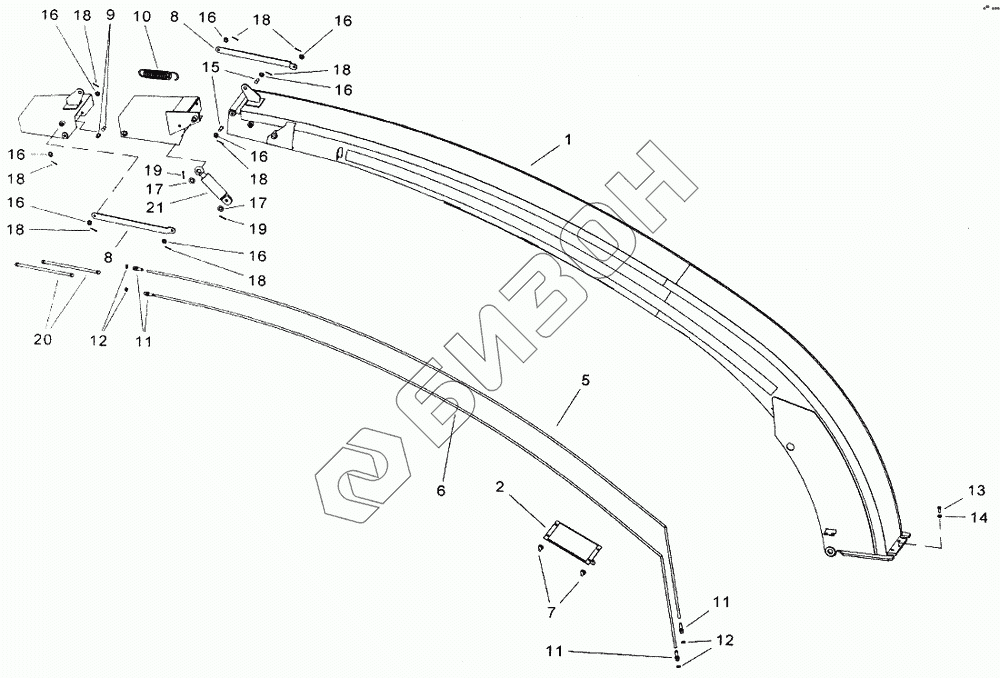

Графический каталог запасных частей к технике: КЗК Енисей-324. Дефлектор
1
2
5
6
7
8
8
9
10
11
11
11
12
12
13
14
15
16
16
16
16
16
16
16
16
17
17
18
18
18
18
18
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.14.01.00.000 | Основание |
Загрузка ...
|
|
| 2 | 334.20.14.03.000 | Люк |
Загрузка ...
|
|
| 3 | 334.20.14.05.000 | Козырек промежуточный |
Загрузка ...
|
|
| 4 | 334.20.14.06.000 | Козырек направляющий |
Загрузка ...
|
|
| 5 | 324.09.40.00.000A | Трубопровод |
Загрузка ...
|
|
| 6 | 324.09.40.00.000A-01 | Трубопровод |
Загрузка ...
|
|
| 7 | КДМ-230А-01 | Гайка-барашек |
Загрузка ...
|
|
| 8 | 334.14.00.00.402 | Тяга |
Загрузка ...
|
|
| 9 | КДМ 6180-33 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 10 | 44-60268 | Пружина |
Загрузка ...
|
|
| 11 | КДМ 6600-01 | Штуцер |
Загрузка ...
|
|
| 12 | КДМ 6719 | Гайка |
Загрузка ...
|
|
| 13 | М10-6gх25-ГОСТ 7796 | Болт |
Загрузка ...
|
|
| 14 | М10-6Н-ГОСТ 5915 | Гайка |
Загрузка ...
|
|
| 15 | 6-12b12х28-ГОСТ 9650 | Ось |
Загрузка ...
|
|
| 16 | А12.02-ГОСТ 11371 | Шайба |
Загрузка ...
|
|
| 17 | А16.02-ГОСТ 11371 | Шайба |
Загрузка ...
|
|
| 18 | 3,2х25-ГОСТ 397 | Шплинт |
Загрузка ...
|
|
| 19 | 4х25-ГОСТ 397 | Шплинт |
Загрузка ...
|
|
| 20 | 324.01.01.070-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 21 | ГА.93000 ТУ23.1.20-86 | Гидроцилиндр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
