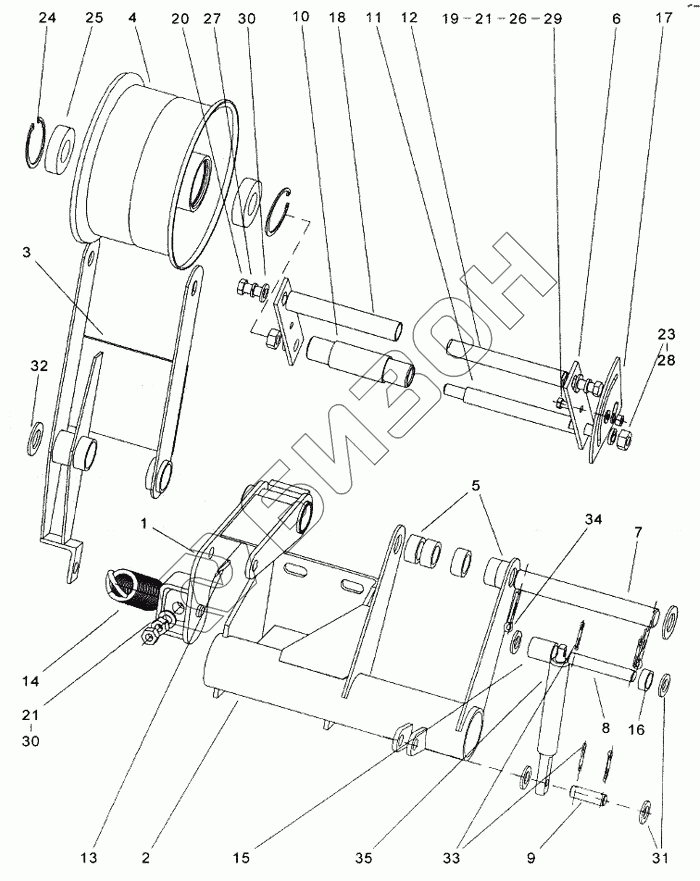

Графический каталог запасных частей к технике: КЗК Енисей-324. Устройство натяжное
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
23
24
25
26
27
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.20.00.21.000 | Рычаг |
Загрузка ...
|
|
| 2 | 334.20.00.22.000 | Опора |
Загрузка ...
|
|
| 3 | 334.20.00.23.000А | Рычаг |
Загрузка ...
|
|
| 4 | 334.20.00.24.000 | Ролик |
Загрузка ...
|
|
| 5 | КДМ 0357 | Втулка |
Загрузка ...
|
|
| 6 | 334.20.00.20.501 | Тяга |
Загрузка ...
|
|
| 7 | 334.20.00.20.601 | Ось |
Загрузка ...
|
|
| 8 | 334.20.00.20.602 | Ось |
Загрузка ...
|
|
| 9 | 334.20.00.20.602-01 | Ось |
Загрузка ...
|
|
| 10 | 334.20.00.20.604 | Втулка |
Загрузка ...
|
|
| 11 | 334.20.00.20.605 | Ось |
Загрузка ...
|
|
| 12 | 334.20.00.20.606 | Ось |
Загрузка ...
|
|
| 13 | КДМ 6380Б-02 | Болт |
Загрузка ...
|
|
| 14 | КДМ 6043Б | Пружина |
Загрузка ...
|
|
| 15 | 80068 | Втулка |
Загрузка ...
|
|
| 16 | 80068-01 | Втулка |
Загрузка ...
|
|
| 17 | КДН 4283 | Сектор |
Загрузка ...
|
|
| 18 | 334.20.00.20.802 | Втулка |
Загрузка ...
|
|
| 19 | М8х20 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 20 | М12х25 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 21 | М8 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | М12 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 23 | М14 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 24 | С62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 25 | 180206С17 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 26 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 27 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 28 | 14.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 29 | А8 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | А12 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 31 | А16 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 32 | А24 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 33 | 4x25 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 34 | 6,3x40 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 35 | ГА 93000 ТУ23.1.20-86 | Гидроцилиндр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
