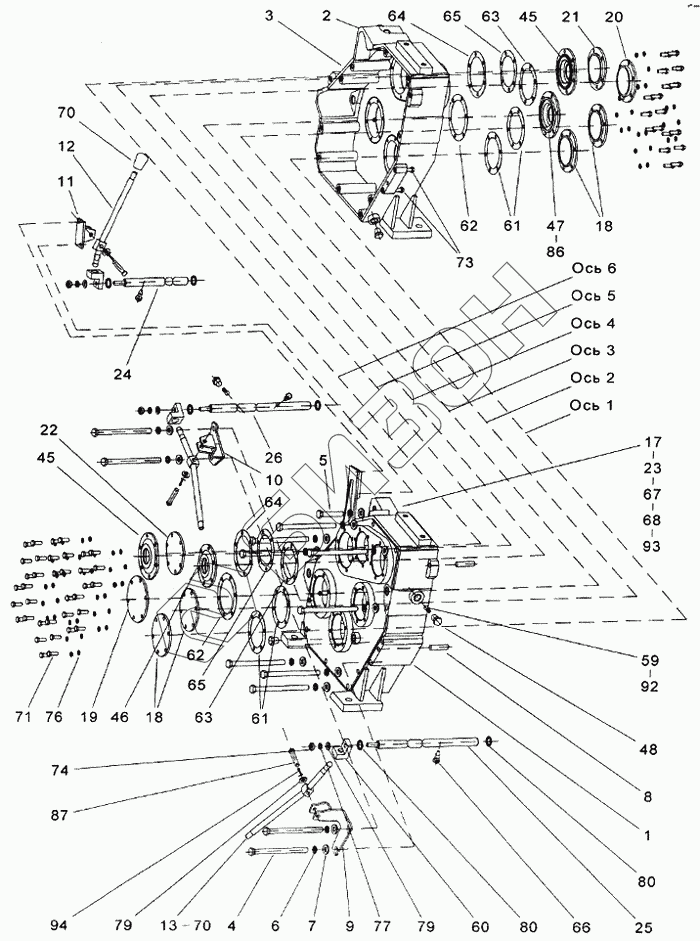

Графический каталог запасных частей к технике: КЗК Енисей-324. Коробка скоростей
1
2
3
4
5
6
7
8
9
10
11
12
13
17
18
18
19
20
21
22
23
24
25
26
45
45
46
47
48
59
60
61
61
62
62
63
63
64
64
65
65
66
67
68
70
70
71
73
74
76
77
79
79
80
80
86
87
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.06.51.01.000 | Корпус правый |
Загрузка ...
|
|
| 2 | 334.06.51.02.000 | Корпус левый |
Загрузка ...
|
|
| 3 | 334.06.51.00.001 | Прокладка |
Загрузка ...
|
|
| 4 | M12-6gx140.66.019 | Болт |
Загрузка ...
|
|
| 5 | M12-6gx55.66.019 | Болт |
Загрузка ...
|
|
| 6 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | A12x2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 12х45 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 9 | 334.06.54.00.000 | Кронштейн диапазонов |
Загрузка ...
|
|
| 10 | 334.06.55.00.000 | Кронштейн диапазонов |
Загрузка ...
|
|
| 11 | 334.06.56.00.000 | Кронштейн реверса |
Загрузка ...
|
|
| 12 | 334.06.57.00.000 | Рычаг реверса |
Загрузка ...
|
|
| 13 | 334.06.58.00.000 | Рычаг диапазонов |
Загрузка ...
|
|
| 14 | 334.06.93.00.000 | Вилка |
Загрузка ...
|
|
| 15 | 334.06.94.00.000 | Вилка |
Загрузка ...
|
|
| 16 | 334.06.95.00.000 | Вилка |
Загрузка ...
|
|
| 17 | 34-4-1-17A | Сапун |
Загрузка ...
|
|
| 18 | 334.06.50.00.401 | Крышка |
Загрузка ...
|
|
| 19 | 334.06.50.00.401-01 | Крышка |
Загрузка ...
|
|
| 20 | 334.06.50.00.404 | Крышка |
Загрузка ...
|
|
| 21 | 334.06.50.00.405 | Крышка |
Загрузка ...
|
|
| 22 | 334.06.50.00.405-01 | Крышка |
Загрузка ...
|
|
| 23 | 334.06.50.00.407 | Пластина |
Загрузка ...
|
|
| 24 | 334.06.50.00.601 | Ползун |
Загрузка ...
|
|
| 25 | 334.06,50.00.602 | Ползун |
Загрузка ...
|
|
| 26 | 334.06.50.00.603 | Ползун |
Загрузка ...
|
|
| 27 | 334.06.50.00.604 | Вал |
Загрузка ...
|
|
| 28 | 334.06.50.00.605 | Вал |
Загрузка ...
|
|
| 29 | 334.06.50.00.606 | Вал |
Загрузка ...
|
|
| 30 | 334.06.50.00.611 | Вал реверса |
Загрузка ...
|
|
| 31 | 334.06.50.00.612 | Вал привода адаптера |
Загрузка ...
|
|
| 32 | 334.06.50.00.613 | Вал |
Загрузка ...
|
|
| 33 | 334.06.50.00.614 | Муфта включения |
Загрузка ...
|
|
| 34 | 334.06.50.00.615 | Муфта включения |
Загрузка ...
|
|
| 35 | 334.06.50.00.616 | Шестерня включения |
Загрузка ...
|
|
| 36 | 334.06.50.00.617 | Шестерня включения |
Загрузка ...
|
|
| 37 | 334.06.50.00.618 | Шестерня включения |
Загрузка ...
|
|
| 38 | 334.06.50.00.619 | Шестерня |
Загрузка ...
|
|
| 39 | 334.06.50.00.621 | Шестерня |
Загрузка ...
|
|
| 40 | 334.06.50.00.622 | Шестерня включения |
Загрузка ...
|
|
| 41 | 334.06.50.00.623 | Шестерня |
Загрузка ...
|
|
| 42 | 334.06.50.00.625 | Шестерня реверса |
Загрузка ...
|
|
| 43 | 334.06.50.00.626 | Шестерня реверса |
Загрузка ...
|
|
| 44 | 334.06.50.00.627 | Шестерня |
Загрузка ...
|
|
| 45 | 334.06.50.00.631 | Крышка |
Загрузка ...
|
|
| 46 | 334.06.50.00.632 | Крышка |
Загрузка ...
|
|
| 47 | 334.06.50.00.633 | Крышка |
Загрузка ...
|
|
| 48 | 334.06.50.00.634 | Пробка |
Загрузка ...
|
|
| 49 | 334.06.50.00.635 | Кольцо |
Загрузка ...
|
|
| 50 | 334.06.50.00.635-01 | Кольцо |
Загрузка ...
|
|
| 51 | 334.06.50.00.635-02 | Кольцо |
Загрузка ...
|
|
| 52 | 334.06.50.00.635-03 | Кольцо |
Загрузка ...
|
|
| 53 | 334.06.50.00.635-04 | Кольцо |
Загрузка ...
|
|
| 54 | 334.06.50.00.635-05 | Кольцо |
Загрузка ...
|
|
| 55 | 334.06.50.00.635-06 | Кольцо |
Загрузка ...
|
|
| 56 | 334.06.50.00.635-07 | Кольцо |
Загрузка ...
|
|
| 57 | 334.06.50.00.635-08 | Кольцо |
Загрузка ...
|
|
| 58 | 334.06.50.00.635-09 | Кольцо |
Загрузка ...
|
|
| 59 | 334.06.50.00.636 | Пружина |
Загрузка ...
|
|
| 60 | 334.06.50.00.637 | Угольник толкателя |
Загрузка ...
|
|
| 61 | 334.06.50.00.001 | Прокладка |
Загрузка ...
|
|
| 62 | 334.06.50.00.001-01 | Прокладка |
Загрузка ...
|
|
| 63 | 334.06.50.00.002 | Прокладка |
Загрузка ...
|
|
| 64 | 334.06.50.00.003 | Прокладка |
Загрузка ...
|
|
| 65 | 334.06.50.00.004 | Прокладка |
Загрузка ...
|
|
| 66 | МВГ-12.02.639А | Болт штока |
Загрузка ...
|
|
| 67 | МВГ-12.03.027 | Кольцо уплотняющее |
Загрузка ...
|
|
| 68 | МВГ-12.03.104-01 | Пробка |
Загрузка ...
|
|
| 69 | МВГ-12.03.671 | Пробка |
Загрузка ...
|
|
| 70 | КДМ 0261 | Рукоятка |
Загрузка ...
|
|
| 71 | М8-6gх20 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 72 | М6-6gх60 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 73 | AM12-6gx60 ГОСТ 1482-84 | Винт |
Загрузка ...
|
|
| 74 | M10 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 75 | 6.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 76 | 8.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 77 | 10.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 78 | А6 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 79 | А10 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 80 | 020-025-30-2-2 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 81 | С42 ГОСТ 13940-80 | Кольцо |
Загрузка ...
|
|
| 82 | С48 ГОСТ 13940-80 | Кольцо |
Загрузка ...
|
|
| 83 | С62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 84 | С68 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 85 | С80 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 86 | 1.2-40x60-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 87 | 6-10Ы2х40 ГОСТ9650-80 | Ось |
Загрузка ...
|
|
| 88 | 1000908 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 89 | 108 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 90 | 208 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 91 | 307 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 92 | 11-10 ГОСТ 3722-81 | Шарик |
Загрузка ...
|
|
| 93 | 15.37.10 | Выключатель |
Загрузка ...
|
|
| 94 | 3,2x16 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 95 | 1,6-0-4 ГОСТ 3282-74 | Проволока |
Загрузка ...
|
|
| 96 | 308 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
