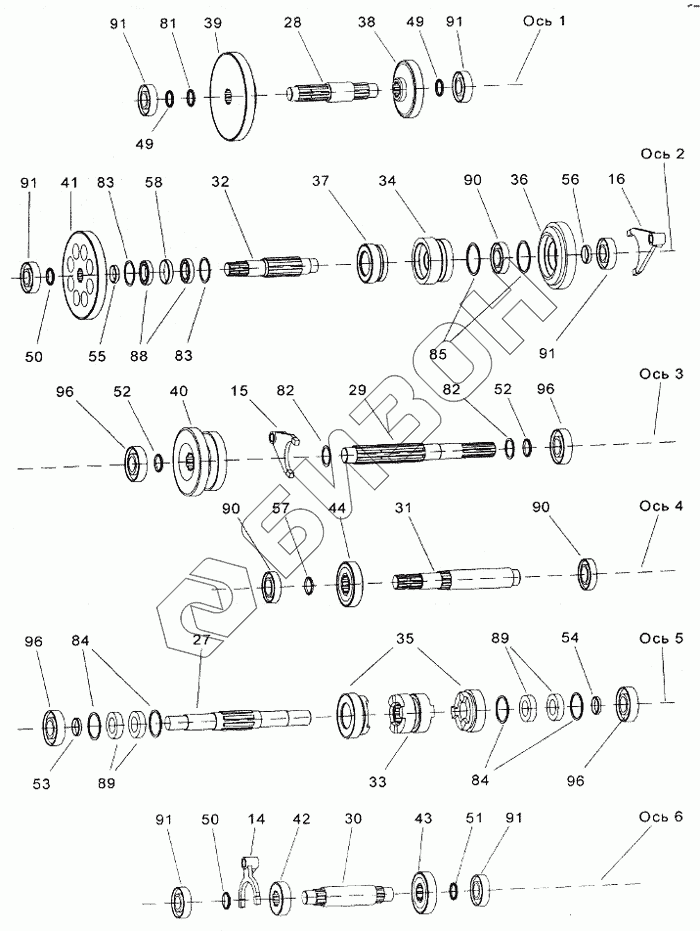

Графический каталог запасных частей к технике: КЗК Енисей-324. Коробка скоростей
14
15
16
27
28
29
30
31
32
33
34
35
35
37
38
39
40
41
42
43
44
49
49
50
50
51
52
52
53
54
55
56
57
58
81
82
82
83
83
84
84
85
88
89
89
90
90
90
91
91
91
91
91
91
96
96
96
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.06.51.01.000 | Корпус правый |
Загрузка ...
|
|
| 2 | 334.06.51.02.000 | Корпус левый |
Загрузка ...
|
|
| 3 | 334.06.51.00.001 | Прокладка |
Загрузка ...
|
|
| 4 | M12-6gx140.66.019 | Болт |
Загрузка ...
|
|
| 5 | M12-6gx55.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 6 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | A12x2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 12х45 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 9 | 334.06.54.00.000 | Кронштейн диапазонов |
Загрузка ...
|
|
| 10 | 334.06.55.00.000 | Кронштейн диапазонов |
Загрузка ...
|
|
| 11 | 334.06.56.00.000 | Кронштейн реверса |
Загрузка ...
|
|
| 12 | 334.06.57.00.000 | Рычаг реверса |
Загрузка ...
|
|
| 13 | 334.06.58.00.000 | Рычаг диапазонов |
Загрузка ...
|
|
| 14 | 334.06.93.00.000 | Вилка |
Загрузка ...
|
|
| 15 | 334.06.94.00.000 | Вилка |
Загрузка ...
|
|
| 16 | 334.06.95.00.000 | Вилка |
Загрузка ...
|
|
| 17 | 34-4-1-17A | Сапун |
Загрузка ...
|
|
| 18 | 334.06.50.00.401 | Крышка |
Загрузка ...
|
|
| 19 | 334.06.50.00.401-01 | Крышка |
Загрузка ...
|
|
| 20 | 334.06.50.00.404 | Крышка |
Загрузка ...
|
|
| 21 | 334.06.50.00.405 | Крышка |
Загрузка ...
|
|
| 22 | 334.06.50.00.405-01 | Крышка |
Загрузка ...
|
|
| 23 | 334.06.50.00.407 | Пластина |
Загрузка ...
|
|
| 24 | 334.06.50.00.601 | Ползун |
Загрузка ...
|
|
| 25 | 334.06,50.00.602 | Ползун |
Загрузка ...
|
|
| 26 | 334.06.50.00.603 | Ползун |
Загрузка ...
|
|
| 27 | 334.06.50.00.604 | Вал |
Загрузка ...
|
|
| 28 | 334.06.50.00.605 | Вал |
Загрузка ...
|
|
| 29 | 334.06.50.00.606 | Вал |
Загрузка ...
|
|
| 30 | 334.06.50.00.611 | Вал реверса |
Загрузка ...
|
|
| 31 | 334.06.50.00.612 | Вал привода адаптера |
Загрузка ...
|
|
| 32 | 334.06.50.00.613 | Вал |
Загрузка ...
|
|
| 33 | 334.06.50.00.614 | Муфта включения |
Загрузка ...
|
|
| 34 | 334.06.50.00.615 | Муфта включения |
Загрузка ...
|
|
| 35 | 334.06.50.00.616 | Шестерня включения |
Загрузка ...
|
|
| 36 | 334.06.50.00.617 | Шестерня включения |
Загрузка ...
|
|
| 37 | 334.06.50.00.618 | Шестерня включения |
Загрузка ...
|
|
| 38 | 334.06.50.00.619 | Шестерня |
Загрузка ...
|
|
| 39 | 334.06.50.00.621 | Шестерня |
Загрузка ...
|
|
| 40 | 334.06.50.00.622 | Шестерня включения |
Загрузка ...
|
|
| 41 | 334.06.50.00.623 | Шестерня |
Загрузка ...
|
|
| 42 | 334.06.50.00.625 | Шестерня реверса |
Загрузка ...
|
|
| 43 | 334.06.50.00.626 | Шестерня реверса |
Загрузка ...
|
|
| 44 | 334.06.50.00.627 | Шестерня |
Загрузка ...
|
|
| 45 | 334.06.50.00.631 | Крышка |
Загрузка ...
|
|
| 46 | 334.06.50.00.632 | Крышка |
Загрузка ...
|
|
| 47 | 334.06.50.00.633 | Крышка |
Загрузка ...
|
|
| 48 | 334.06.50.00.634 | Пробка |
Загрузка ...
|
|
| 49 | 334.06.50.00.635 | Кольцо |
Загрузка ...
|
|
| 50 | 334.06.50.00.635-01 | Кольцо |
Загрузка ...
|
|
| 51 | 334.06.50.00.635-02 | Кольцо |
Загрузка ...
|
|
| 52 | 334.06.50.00.635-03 | Кольцо |
Загрузка ...
|
|
| 53 | 334.06.50.00.635-04 | Кольцо |
Загрузка ...
|
|
| 54 | 334.06.50.00.635-05 | Кольцо |
Загрузка ...
|
|
| 55 | 334.06.50.00.635-06 | Кольцо |
Загрузка ...
|
|
| 56 | 334.06.50.00.635-07 | Кольцо |
Загрузка ...
|
|
| 57 | 334.06.50.00.635-08 | Кольцо |
Загрузка ...
|
|
| 58 | 334.06.50.00.635-09 | Кольцо |
Загрузка ...
|
|
| 59 | 334.06.50.00.636 | Пружина |
Загрузка ...
|
|
| 60 | 334.06.50.00.637 | Угольник толкателя |
Загрузка ...
|
|
| 61 | 334.06.50.00.001 | Прокладка |
Загрузка ...
|
|
| 62 | 334.06.50.00.001-01 | Прокладка |
Загрузка ...
|
|
| 63 | 334.06.50.00.002 | Прокладка |
Загрузка ...
|
|
| 64 | 334.06.50.00.003 | Прокладка |
Загрузка ...
|
|
| 65 | 334.06.50.00.004 | Прокладка |
Загрузка ...
|
|
| 66 | МВГ-12.02.639А | Болт штока |
Загрузка ...
|
|
| 67 | МВГ-12.03.027 | Кольцо уплотняющее |
Загрузка ...
|
|
| 68 | МВГ-12.03.104-01 | Пробка |
Загрузка ...
|
|
| 69 | МВГ-12.03.671 | Пробка |
Загрузка ...
|
|
| 70 | КДМ 0261 | Рукоятка |
Загрузка ...
|
|
| 71 | М8-6gх20 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 72 | М6-6gх60 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 73 | AM12-6gx60 ГОСТ 1482-84 | Винт |
Загрузка ...
|
|
| 74 | M10 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 75 | 6.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 76 | 8.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 77 | 10.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 78 | А6 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 79 | А10 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 80 | 020-025-30-2-2 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 81 | С42 ГОСТ 13940-80 | Кольцо |
Загрузка ...
|
|
| 82 | С48 ГОСТ 13940-80 | Кольцо |
Загрузка ...
|
|
| 83 | С62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 84 | С68 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 85 | С80 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 86 | 1.2-40x60-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 87 | 6-10Ы2х40 ГОСТ9650-80 | Ось |
Загрузка ...
|
|
| 88 | 1000908 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 89 | 108 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 90 | 208 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 91 | 307 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 92 | 11-10 ГОСТ 3722-81 | Шарик |
Загрузка ...
|
|
| 93 | 15.37.10 | Выключатель |
Загрузка ...
|
|
| 94 | 3,2x16 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 95 | 1,6-0-4 ГОСТ 3282-74 | Проволока |
Загрузка ...
|
|
| 96 | 308 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
