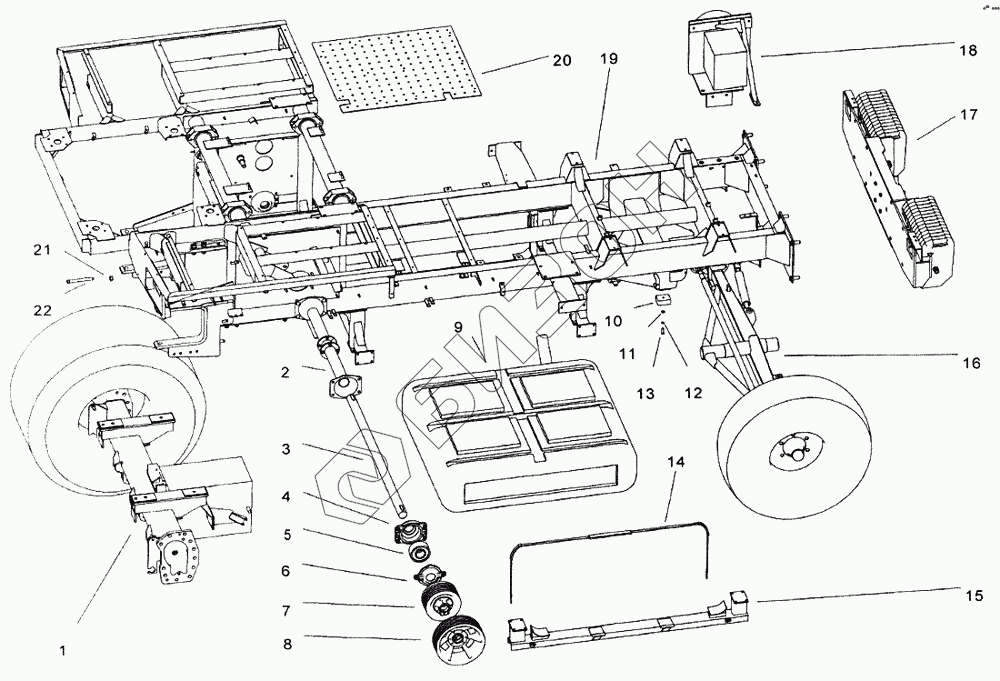

Графический каталог запасных частей к технике: КЗК Енисей-324. Шасси
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МВГ-12.Т.00.000Б | Мост ведущий |
Загрузка ...
|
|
| 2 | 334.11.07.00.000 | Труба распорная в сборе |
Загрузка ...
|
|
| 3 | 334.11.00.00.601 | Вал контрпривода |
Загрузка ...
|
|
| 4 | 44Б-10090 | Крышка подшипника |
Загрузка ...
|
|
| 5 | КДМ 2-302 | Подшипник |
Загрузка ...
|
|
| 6 | КДМ2-8-9 | Крышка |
Загрузка ...
|
|
| 7 | 334.11.00.02.000 | Шкив |
Загрузка ...
|
|
| 8 | 334.11.00.01.000 | Шкив |
Загрузка ...
|
|
| 9 | 334.11.04.00.000 | Бак топливный |
Загрузка ...
|
|
| 10 | ГСТ 0036 | Подушка |
Загрузка ...
|
|
| 11 | А14.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | M12-6gx40.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 14 | 334.11.05.30.000 | Хомут бака |
Загрузка ...
|
|
| 15 | 334.11.05.00.000 | Опора топливного бака |
Загрузка ...
|
|
| 16 | 960.21.03.00.000 | Мост управляемых колёс |
Загрузка ...
|
|
| 17 | 334.11.10.00.000А | Бампер |
Загрузка ...
|
|
| 18 | 324.11.20.00.000 | Насосная станция |
Загрузка ...
|
|
| 19 | 334.11.02.00.000 | Рама в сборе |
Загрузка ...
|
|
| 20 | 334.11.00.00.402А | Лист настила |
Загрузка ...
|
|
| 21 | M20x1.5-6H.6019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | 334.11.00.00.602 | Винт упорный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
