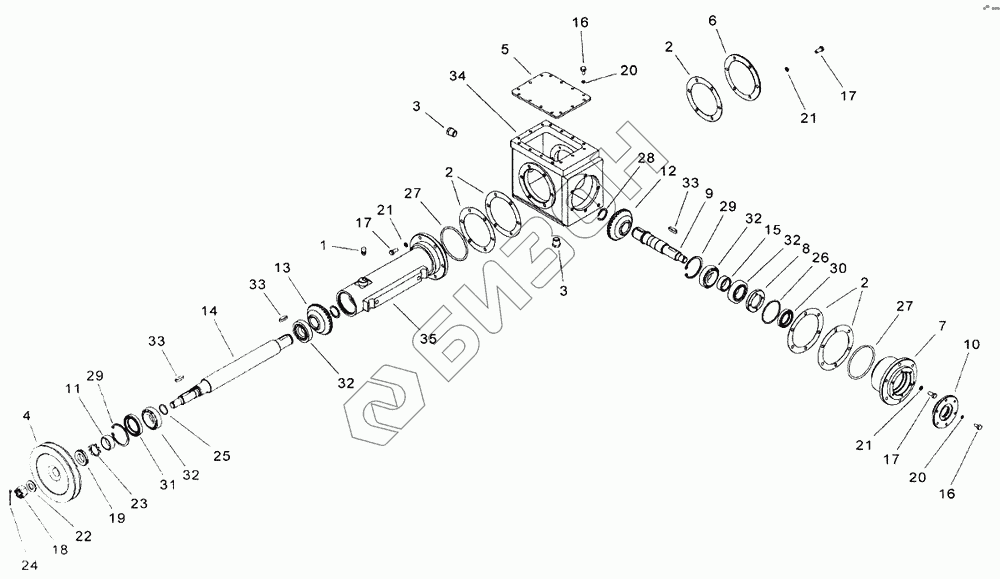

Графический каталог запасных частей к технике: КЗК Енисей-324. Редуктор вентилятора
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
18
19
20
20
21
21
21
22
23
24
25
26
27
27
28
29
29
30
31
32
32
32
32
33
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 34-4-1-17А | Сапун |
Загрузка ...
|
|
| 2 | 324,50.13.40.001 | Прокладка |
Загрузка ...
|
|
| 3 | МВГ-12.03.671 | Пробка |
Загрузка ...
|
|
| 4 | 324.50.13.40.201 | Шкив |
Загрузка ...
|
|
| 5 | 324.50.13.40.401 | Крышка |
Загрузка ...
|
|
| 6 | 324.50.13.40.402 | Крышка |
Загрузка ...
|
|
| 7 | 324.50.13.40.601 | Корпус |
Загрузка ...
|
|
| 8 | 324.50.13.40.602 | Кольцо |
Загрузка ...
|
|
| 9 | 324.50.13.40.603 | Вал |
Загрузка ...
|
|
| 10 | 324.50.13.40.604 | Крышка |
Загрузка ...
|
|
| 11 | 324.50.13.40.605 | Втулка |
Загрузка ...
|
|
| 12 | 324.50.13.40.606А | Шестерня |
Загрузка ...
|
|
| 13 | 324.50.13.40.606-01А | Шестерня |
Загрузка ...
|
|
| 14 | 324.50.13.40.607 | Вал |
Загрузка ...
|
|
| 15 | 324.50.13.40.613 | Втулка |
Загрузка ...
|
|
| 16 | M6-6gx16.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | M8-6gx20.66.019 ГОСТ7796-70 | Болт |
Загрузка ...
|
|
| 18 | М18х1.5-6Н.6.019 ГОСТ 5918-73 | Гайка |
Загрузка ...
|
|
| 19 | М27х1.5-6Н.05.019 | Гайка |
Загрузка ...
|
|
| 20 | 6.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | А.18x1.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | Н27.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 24 | 4x40.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 25 | 025-030-30-2-2 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 26 | 063-068-30-2-2 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 27 | 092-100-46-2-2 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 28 | С30 ГОСТ 13940-86 | Кольцо |
Загрузка ...
|
|
| 29 | С62 ГОСТ 13941-86 | Кольцо |
Загрузка ...
|
|
| 30 | 1.1-30x52-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 31 | 1.1-40x62-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 32 | 7206А ГОСТ 27365-87 | Подшипник |
Загрузка ...
|
|
| 33 | 8x7x28 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 34 | 324.50.13.40.010 | Корпус |
Загрузка ...
|
|
| 35 | 324.50.13.40.020 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
