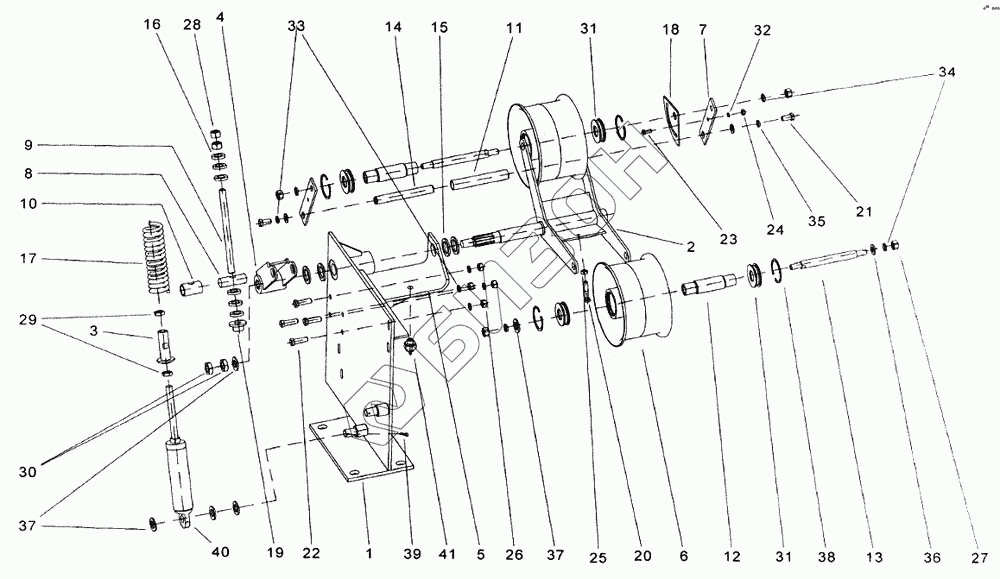

Графический каталог запасных частей к технике: КЗК Енисей-324. Устройство натяжное
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.65.10.00.000 | Кронштейн |
Загрузка ...
|
|
| 2 | 334.65.20.00.000 | Рычаг |
Загрузка ...
|
|
| 3 | 334.65.30.00.000 | Упор |
Загрузка ...
|
|
| 4 | 334.65.40.00.000 | Рычаг |
Загрузка ...
|
|
| 5 | 334.65.60.00.000 | Кронштейн |
Загрузка ...
|
|
| 6 | 334.20.00.24.000 | Ролик |
Загрузка ...
|
|
| 7 | 334.20.00.20.501 | Тяга |
Загрузка ...
|
|
| 8 | 334.65.00.00.602 | Ось |
Загрузка ...
|
|
| 9 | 334.65.00.00.604 | Стержень |
Загрузка ...
|
|
| 10 | 334.65.00.00.801 | Втулка |
Загрузка ...
|
|
| 11 | 334.20.00.20.802 | Втулка |
Загрузка ...
|
|
| 12 | 334.20.00.20.604 | Втулка |
Загрузка ...
|
|
| 13 | 334.20.00.20.605 | Ось |
Загрузка ...
|
|
| 14 | 334.20.00.20.606 | Ось |
Загрузка ...
|
|
| 15 | 12.02.18.00.449 | Шайба |
Загрузка ...
|
|
| 16 | 54-40223 | Шайба |
Загрузка ...
|
|
| 17 | КДМ 6155 | Пружина |
Загрузка ...
|
|
| 18 | КДН 4283 | Сектор |
Загрузка ...
|
|
| 19 | 334.65.00.00.601 | Втулка |
Загрузка ...
|
|
| 20 | M10-6gx50.66.019 ГОСТ7795-70 | Болт |
Загрузка ...
|
|
| 21 | M12-6gx25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 22 | M12-6gx40.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 23 | M8-6gx20.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 24 | М8-6H.6.019 (S13) ГOCT 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | M10-6H.6.019 (S16) ГОСТ5915-70 | Гайка |
Загрузка ...
|
|
| 26 | M12-6H.6.019 (S18) ГОСТ5915-70 | Гайка |
Загрузка ...
|
|
| 27 | M14-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 28 | M16x1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 29 | M16x1,5-6H.6.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 30 | M20-6H.6.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 31 | 180206C17 ГОСТ 8882-85 | Подшипник |
Загрузка ...
|
|
| 32 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 33 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 34 | 14.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 35 | A12.02.Ct3.019 ГОСТ 11371-72 | Шайба |
Загрузка ...
|
|
| 36 | A14.02.Ct3.019 ГОСТ 11371-72 | Шайба |
Загрузка ...
|
|
| 37 | A20.02.Ct3.019 ГОСТ 11371-72 | Шайба |
Загрузка ...
|
|
| 38 | C62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 39 | 5x28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 40 | ГА-93000-01 | Гидроцилиндр |
Загрузка ...
|
|
| 41 | BK 403 | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
