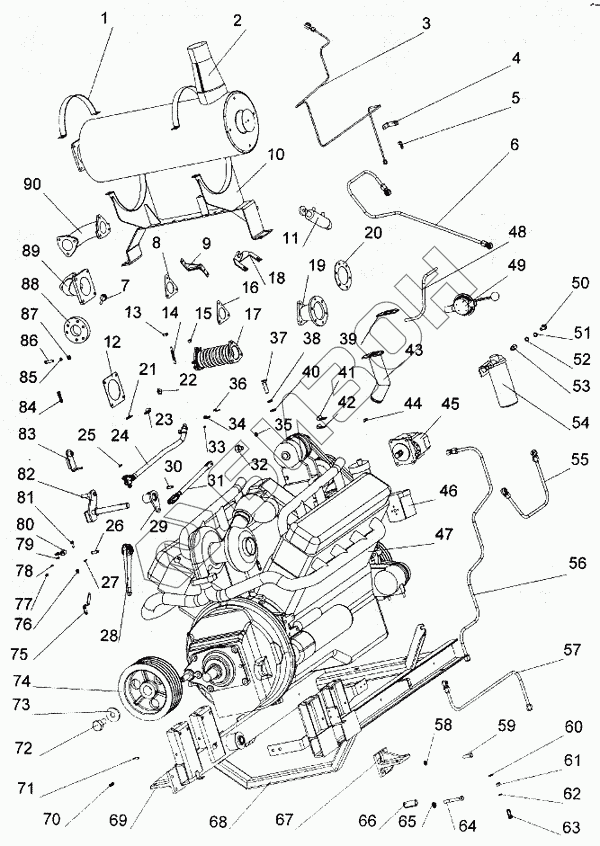

Графический каталог запасных частей к технике: КЗК Енисей-324. Установка моторная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 324.30.00.00.501 | Хомут |
Загрузка ...
|
|
| 2 | 324.30.30.00.000A | Глушитель |
Загрузка ...
|
|
| 3 | 324.30.14.00.000Б | Трубопровод |
Загрузка ...
|
|
| 4 | КДМ 5028-01 | Кронштейн |
Загрузка ...
|
|
| 5 | КДМ 5262 | Скоба |
Загрузка ...
|
|
| 6 | 324.30.11.00.000 | Трубопровод |
Загрузка ...
|
|
| 7 | 324.30.00.00.607 | Штуцер |
Загрузка ...
|
|
| 8 | 236-0001-01 | Прокладка |
Загрузка ...
|
|
| 9 | 324.146.03.00.000 | Кронштейн крепления троса подачи топлива |
Загрузка ...
|
|
| 10 | 324.30.05.00.000Б | Кронштейн глушителя |
Загрузка ...
|
|
| 11 | ГА93000 ТУ23 120-86 | Гидроцилиндр |
Загрузка ...
|
|
| 12 | 236-0007 | Прокладка |
Загрузка ...
|
|
| 13 | М8-6gх20.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 14 | 236-6050 | Пружина |
Загрузка ...
|
|
| 15 | M6-6gx16.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 16 | 236-0001 | Прокладка |
Загрузка ...
|
|
| 17 | 238НБ-1008088-А | Сильфон газопровода |
Загрузка ...
|
|
| 18 | 324.146.02.00.000 | Кронштейн троса подачи топлива |
Загрузка ...
|
|
| 19 | 324.50.03.41.00.0000 | Переходник |
Загрузка ...
|
|
| 20 | 324.50.03.00.00.0115 | Прокладка |
Загрузка ...
|
|
| 21 | КДМ 5338 | Скоба |
Загрузка ...
|
|
| 22 | 54-50201 | Скоба |
Загрузка ...
|
|
| 23 | КДМ 0314 | Прокладка |
Загрузка ...
|
|
| 24 | 324.30.40.00.000 | Труба слива воды с ЖМТ |
Загрузка ...
|
|
| 25 | ЖКН-6095 | Шплинт пружинный |
Загрузка ...
|
|
| 26 | 6-10b12х36 10Ц9 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 27 | 3,2x18.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 28 | КДМ 6105 | Рычаг муфты |
Загрузка ...
|
|
| 29 | 442H-4-52A | Рычаг |
Загрузка ...
|
|
| 30 | 6-10b12х28 10Ц9 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 31 | 12.30.07.00.000Б | Тяга в сборе |
Загрузка ...
|
|
| 32 | 324.30.00.00.603 | Втулка переходная |
Загрузка ...
|
|
| 33 | М6-6Н.66.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 34 | КДМ 0314-01 | Прокладка |
Загрузка ...
|
|
| 35 | КДМ 4999 | Прокладка |
Загрузка ...
|
|
| 36 | I-10.8.14.6.6 | Скоба |
Загрузка ...
|
|
| 37 | М16-6gх55.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 38 | 16.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 39 | 236.30.00.00.002 | Прокладка |
Загрузка ...
|
|
| 40 | А16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 41 | 54-51452-10 | Скоба |
Загрузка ...
|
|
| 42 | КДМ 0342 | Прокладка |
Загрузка ...
|
|
| 43 | 324.30.35.00.000 | Труба водяная нижняя |
Загрузка ...
|
|
| 44 | М6-6gх20.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 45 | НШ32М-4 ГСТУ 3-25-180-97 | Насос шестеренный |
Загрузка ...
|
|
| 46 | НШ10Г-3Л ГСТУ 3-25-180-97 | Насос шестеренный |
Загрузка ...
|
|
| 47 | ЯМЗ-238 ДК-3 | Двигатель |
Загрузка ...
|
|
| 48 | 324.30.00.00.801 | Трубка |
Загрузка ...
|
|
| 49 | РНМ-1 | Топливоподкачивающая помпа |
Загрузка ...
|
|
| 50 | 54-60506А | Болт поворотного угольника |
Загрузка ...
|
|
| 51 | 016-020-25-2-2 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 52 | КДМ 0279 | Прокладка |
Загрузка ...
|
|
| 53 | 236-6025 | Штуцер |
Загрузка ...
|
|
| 54 | 204А-1105510-Б | Фильтр грубой очистки |
Загрузка ...
|
|
| 55 | 324.30.10.00.000A | Трубопровод |
Загрузка ...
|
|
| 56 | 324.30.13.00.000 | Трубопровод |
Загрузка ...
|
|
| 57 | 324.30.12.00.000 | Трубопровод |
Загрузка ...
|
|
| 58 | 14.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 59 | М14-6gх40.66,019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 60 | М14-6Н.66.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 61 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 62 | А12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 63 | М12-6gх35.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 64 | М14-6gх100.66,019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 65 | А14.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 66 | 236-80222 | Втулка |
Загрузка ...
|
|
| 67 | 236-3000A | Лапа |
Загрузка ...
|
|
| 68 | 324.30.01.00.000Б | Рама подмоторная |
Загрузка ...
|
|
| 69 | 236-3000A-01 | Лапа |
Загрузка ...
|
|
| 70 | 8х7х32 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 71 | 8х7х36 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 72 | 236-6015 | Болт |
Загрузка ...
|
|
| 73 | 236-4048 | Шайба |
Загрузка ...
|
|
| 74 | 334.30.00.00.101A | Шкив |
Загрузка ...
|
|
| 75 | 324.30.45.00.000 | Рычаг останова двигателя |
Загрузка ...
|
|
| 76 | А10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 77 | М8-6Н.66.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 78 | А8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 79 | 8.65Г.01.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 80 | КДМ 40716 | Скоба |
Загрузка ...
|
|
| 81 | M8-6gx25.66.019 ГOCT 7796-70 | Болт |
Загрузка ...
|
|
| 82 | 236Н-5-32-1 | Рычаг |
Загрузка ...
|
|
| 83 | 12.30.06.00.000Б | Замок |
Загрузка ...
|
|
| 84 | М8-6gх45.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 85 | М10-6Н.66.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 86 | М10-6gх40.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 87 | 10.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 88 | 850.30.00.00.401 | Переходник |
Загрузка ...
|
|
| 89 | 236-3010 | Патрубок глушителя |
Загрузка ...
|
|
| 90 | 236-3008A | Труба подводящая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
