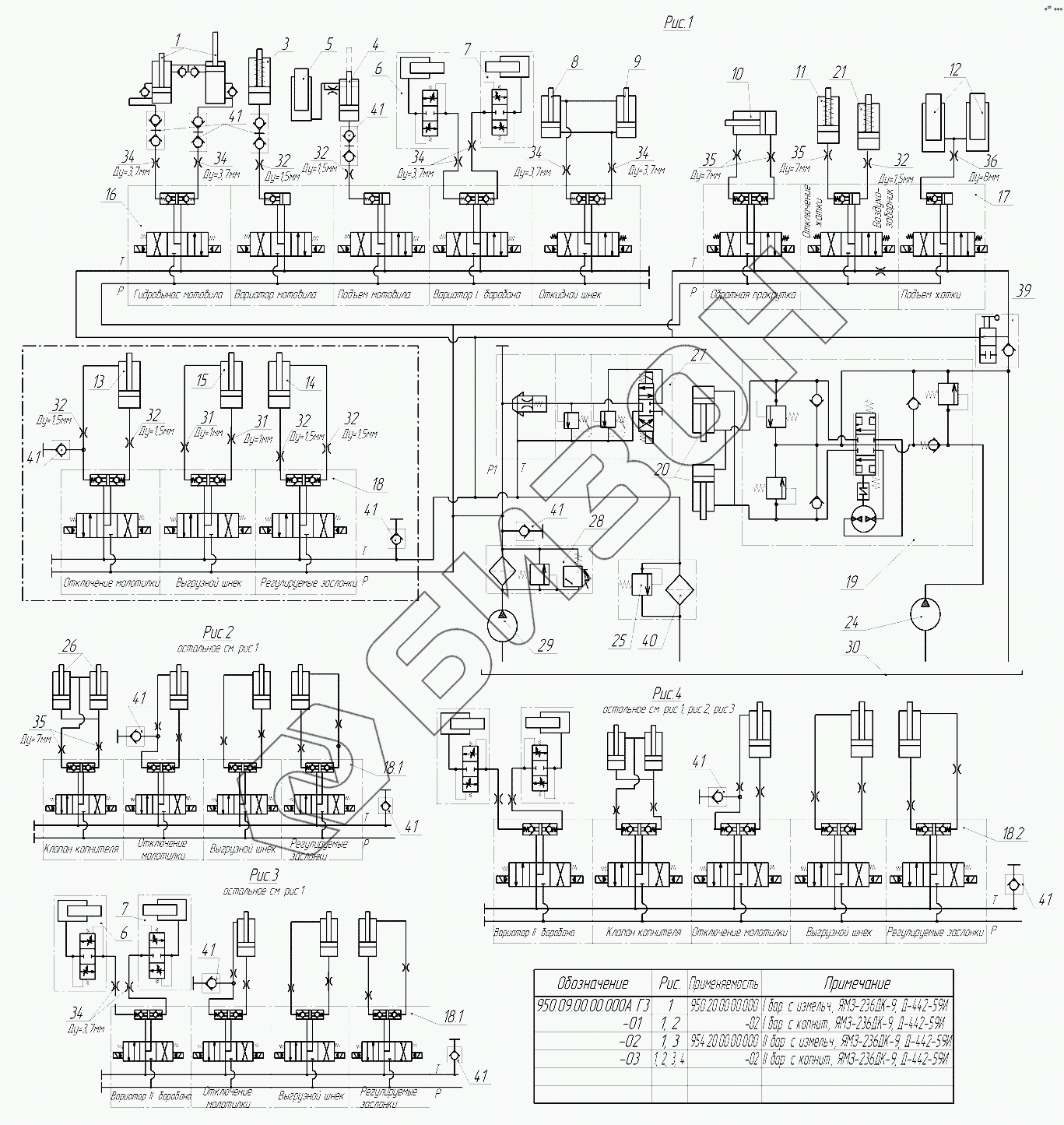

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Гидросистема Р9
/155.gif)
1
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
24
25
26
27
28
29
30
31
31
32
32
32
32
32
32
32
34
34
34
34
34
34
35
35
35
36
39
40
41
41
41
41
41
41
41
41
41
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Р9-21 | Трубопровод |
Загрузка ...
|
|
| 2 | Р9-22 | Трубопровод |
Загрузка ...
|
|
| 3 | Р9-22-01 | Трубопровод |
Загрузка ...
|
|
| 4 | Р9-23А | Трубопровод |
Загрузка ...
|
|
| 5 | Р9-23А-01 | Трубопровод |
Загрузка ...
|
|
| 6 | КДН9-27Е | Трубопровод |
Загрузка ...
|
|
| 7 | КДН9-27Е-01 | Трубопровод |
Загрузка ...
|
|
| 8 | Р9-25А | Трубопровод |
Загрузка ...
|
|
| 9 | Р9-26А | Трубопровод |
Загрузка ...
|
|
| 10 | Р9-26А-01 | Трубопровод |
Загрузка ...
|
|
| 11 | Р9-26А-02 | Трубопровод |
Загрузка ...
|
|
| 12 | Р9-27А | Трубопровод |
Загрузка ...
|
|
| 13 | Р9-28А | Трубопровод |
Загрузка ...
|
|
| 14 | Р9-29А | Трубопровод |
Загрузка ...
|
|
| 15 | Р9-30А | Трубопровод |
Загрузка ...
|
|
| 16 | Р9-32А | Трубопровод |
Загрузка ...
|
|
| 17 | Р9-34Б | Трубопровод |
Загрузка ...
|
|
| 18 | Р9-36Б | Трубопровод |
Загрузка ...
|
|
| 19 | Р9-39 | Трубопровод |
Загрузка ...
|
|
| 20 | Р9-39-01 | Трубопровод |
Загрузка ...
|
|
| 21 | Р9-40 | Трубопровод |
Загрузка ...
|
|
| 22 | Р9-31А | Трубопровод |
Загрузка ...
|
|
| 23 | Р9-42Б | Трубопровод |
Загрузка ...
|
|
| 24 | Р9-44А | Трубопровод |
Загрузка ...
|
|
| 25 | Р9-46 | Трубопровод |
Загрузка ...
|
|
| 26 | Р9-47 | Трубопровод |
Загрузка ...
|
|
| 27 | Р9-49Б | Трубопровод |
Загрузка ...
|
|
| 28 | Р9-49Б-01 | Трубопровод |
Загрузка ...
|
|
| 29 | Р9-49Б-01 | Трубопровод |
Загрузка ...
|
|
| 30 | Р9-50А | Трубопровод |
Загрузка ...
|
|
| 31 | Р9-50А-01 | Трубопровод |
Загрузка ...
|
|
| 32 | Р9-51Б | Трубопровод |
Загрузка ...
|
|
| 33 | Р9-54Б | Трубопровод |
Загрузка ...
|
|
| 34 | Р9-55Б | Трубопровод |
Загрузка ...
|
|
| 35 | Р9-56В | Трубопровод |
Загрузка ...
|
|
| 36 | Р9-57А | Трубопровод |
Загрузка ...
|
|
| 37 | Р9-58А | Трубопровод |
Загрузка ...
|
|
| 38 | Р9-59 | Трубопровод |
Загрузка ...
|
|
| 39 | Р9-60 | Трубопровод |
Загрузка ...
|
|
| 40 | Р9-62А | Трубопровод |
Загрузка ...
|
|
| 41 | Р9-63А | Трубопровод |
Загрузка ...
|
|
| 42 | Р9-66А | Трубопровод |
Загрузка ...
|
|
| 43 | Р9-67А | Трубопровод |
Загрузка ...
|
|
| 44 | Р9-68Б | Трубопровод |
Загрузка ...
|
|
| 45 | Р9-76Б | Трубопровод |
Загрузка ...
|
|
| 46 | Р9-79 | Трубопровод |
Загрузка ...
|
|
| 47 | Р9-79-01 | Трубопровод |
Загрузка ...
|
|
| 48 | Р9-81В | Трубопровод |
Загрузка ...
|
|
| 49 | Р9-84Г | Трубопровод |
Загрузка ...
|
|
| 50 | Р9-84Г-01 | Трубопровод |
Загрузка ...
|
|
| 51 | Р9-85Г | Трубопровод |
Загрузка ...
|
|
| 52 | Р9-85Г-01 | Трубопровод |
Загрузка ...
|
|
| 53 | Р9-100А | Трубопровод |
Загрузка ...
|
|
| 54 | Р9-101 | Трубопровод |
Загрузка ...
|
|
| 55 | Р9-102 | Трубопровод |
Загрузка ...
|
|
| 56 | Р9-103 | Трубопровод |
Загрузка ...
|
|
| 57 | Р9-104 | Трубопровод |
Загрузка ...
|
|
| 58 | Р9-104-01 | Трубопровод |
Загрузка ...
|
|
| 59 | Р9-105 | Трубопровод |
Загрузка ...
|
|
| 60 | Р9-105-02 | Трубопровод |
Загрузка ...
|
|
| 61 | Р9-106А | Трубопровод |
Загрузка ...
|
|
| 62 | Р9-107А | Трубопровод |
Загрузка ...
|
|
| 63 | Р9-108А | Трубопровод |
Загрузка ...
|
|
| 64 | Р9-108А-01 | Трубопровод |
Загрузка ...
|
|
| 65 | Р9-109 | Трубопровод |
Загрузка ...
|
|
| 66 | Р9-110 | Трубопровод |
Загрузка ...
|
|
| 67 | Р9-123А | Трубопровод |
Загрузка ...
|
|
| 68 | Р9-124А | Трубопровод |
Загрузка ...
|
|
| 69 | Р9-127 | Трубопровод |
Загрузка ...
|
|
| 70 | Р9-127-01 | Трубопровод |
Загрузка ...
|
|
| 71 | 950.09.02.06.000 | Трубопровод |
Загрузка ...
|
|
| 72 | 950.09.02.06.000-01 | Трубопровод |
Загрузка ...
|
|
| 73 | 950.09.33.00.000А | Трубопровод |
Загрузка ...
|
|
| 74 | 950.09.15.00.000 | Трубопровод |
Загрузка ...
|
|
| 75 | 950.09.16.00.000 | Трубопровод |
Загрузка ...
|
|
| 80 | Р8127А | Трубопровод |
Загрузка ...
|
|
| 81 | Р8129А | Трубопровод |
Загрузка ...
|
|
| 82 | Р8282А | Трубопровод |
Загрузка ...
|
|
| 83 | Р9-122А | Трубопровод |
Загрузка ...
|
|
| 84 | Р9-95 | Трубопровод |
Загрузка ...
|
|
| 87 | Р9-60-01 | Трубопровод |
Загрузка ...
|
|
| 88 | Р9-121 | Трубопровод |
Загрузка ...
|
|
| 89 | Р9-6 | Тройник с полумуфтой |
Загрузка ...
|
|
| 90 | Р9-7 | Фланец с полумуфтами |
Загрузка ...
|
|
| 91 | 950.09.02.08.080 | Тройник |
Загрузка ...
|
|
| 92 | 950.09.03.21.000 | Фланец в сборе |
Загрузка ...
|
|
| 93 | Р9-10А | Клапан |
Загрузка ...
|
|
| 94 | КДМ9-777А | Клапан регулируемый |
Загрузка ...
|
|
| 95 | 54-60505А | Болт |
Загрузка ...
|
|
| 96 | 54-60506А | Болт поворотного угольника |
Загрузка ...
|
|
| 97 | КДМ6875 | Болт |
Загрузка ...
|
|
| 98 | 950.09.06.00.603 | Болт |
Загрузка ...
|
|
| 99 | КДМ6565А | Тройник проходной |
Загрузка ...
|
|
| 100 | КДМ6567А | Тройник |
Загрузка ...
|
|
| 101 | Р6142А | Тройник |
Загрузка ...
|
|
| 102 | Р6271А | Тройник |
Загрузка ...
|
|
| 103 | КДМ60156 | Штуцер |
Загрузка ...
|
|
| 104 | 236-3017 | Проходите прямой |
Загрузка ...
|
|
| 105 | Р6238 | Проходник прямой |
Загрузка ...
|
|
| 106 | Р6270 | Проходник прямой |
Загрузка ...
|
|
| 107 | Р6143 | Штуцер |
Загрузка ...
|
|
| 108 | Р6147 | Штуцер |
Загрузка ...
|
|
| 109 | КДМ6609 | Штуцер |
Загрузка ...
|
|
| 110 | КДМ6717 | Штуцер |
Загрузка ...
|
|
| 111 | 60928 | Штуцер |
Загрузка ...
|
|
| 112 | 324.09.08.00.601 | Штуцер |
Загрузка ...
|
|
| 113 | 950.09.02.07.601 | Штуцер |
Загрузка ...
|
|
| 114 | КДМ6598 | Штуцер ввертной |
Загрузка ...
|
|
| 115 | КДМ6598-02 | Штуцер ввертной |
Загрузка ...
|
|
| 116 | КДМ6720 | Штуцер ввертной |
Загрузка ...
|
|
| 117 | КДМ60142 | Штуцер ввертной |
Загрузка ...
|
|
| 118 | КДМ6600 | Штуцер переходной |
Загрузка ...
|
|
| 119 | КДМ6600-01 | Штуцер переходной |
Загрузка ...
|
|
| 120 | КДМ6695 | Переходник ввертной |
Загрузка ...
|
|
| 121 | КДМ6696 | Переходник ввертной |
Загрузка ...
|
|
| 122 | КДМ6601 | Угольник поворотный |
Загрузка ...
|
|
| 123 | 12.09.00.00.621 | Угольник поворотный |
Загрузка ...
|
|
| 124 | 950.09.05.00.605 | Угольник поворотный |
Загрузка ...
|
|
| 125 | КДМ6370А | Муфта угловая |
Загрузка ...
|
|
| 126 | 950.09.05.19.301 | Фланец сливной |
Загрузка ...
|
|
| 127 | 950.09.05.23.301 | Фланец напорный |
Загрузка ...
|
|
| 128 | КДМ6566 | Наконечник |
Загрузка ...
|
|
| 129 | 950.09.03.00.604 | Муфта |
Загрузка ...
|
|
| 130 | 950.09.03.00.605 | Муфта |
Загрузка ...
|
|
| 131 | 950.09.03.00.607 | Муфта |
Загрузка ...
|
|
| 136 | 011-015-25-2-2 | Кольцо |
Загрузка ...
|
|
| 137 | 013-017-25-2-2 | Кольцо |
Загрузка ...
|
|
| 138 | 016-020-25-2-2 | Кольцо |
Загрузка ...
|
|
| 139 | 017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 140 | 020-025-30-2-2 | Кольцо |
Загрузка ...
|
|
| 141 | 024-028-25-2-2 | Кольцо |
Загрузка ...
|
|
| 142 | 035-043-46-2-2 | Кольцо |
Загрузка ...
|
|
| 143 | КДМ0279 | Прокладка |
Загрузка ...
|
|
| 144 | 324.09.15.00.001-01 | Прокладка |
Загрузка ...
|
|
| 145 | 950.01.02.059-У1 | РВД |
Загрузка ...
|
|
| 146 | 950.01.04.052-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 147 | 950.01.04.068-У1 | РВД |
Загрузка ...
|
|
| 148 | 950.01.04.071-У1 | РВД |
Загрузка ...
|
|
| 149 | 950.01.17.035-У1 | РВД |
Загрузка ...
|
|
| 150 | 950.01.18.044-У1 | РВД |
Загрузка ...
|
|
| 151 | 950.01.19.050-У1 | РВД |
Загрузка ...
|
|
| 152 | 950.01.19.089-У1 | РВД |
Загрузка ...
|
|
| 153 | 950.01.20.087-У1 | РВД |
Загрузка ...
|
|
| 154 | 950.02.01.041-У1 | РВД |
Загрузка ...
|
|
| 155 | 950.02.01.056-У1 | РВД |
Загрузка ...
|
|
| 156 | 950.02.01.091-У1 | РВД |
Загрузка ...
|
|
| 157 | 950.04.04.076-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 158 | 950.04.17.070-У1 | РВД |
Загрузка ...
|
|
| 159 | 950.05.04.046-У1 | РВД |
Загрузка ...
|
|
| 160 | 950.05.04.080-У1 | РВД |
Загрузка ...
|
|
| 161 | 950.05.05.085-У1 | РВД |
Загрузка ...
|
|
| 162 | 1200.02.01.038-У1 | РВД |
Загрузка ...
|
|
| 163 | 1200.02.01.061-У1 | РВД |
Загрузка ...
|
|
| 164 | 1200.04.01.071-У1 | РВД |
Загрузка ...
|
|
| 166 | Р9-70 | Рукав сборе |
Загрузка ...
|
|
| 167 | Р9-71 | Рукав сборе |
Загрузка ...
|
|
| 168 | Р9-71-01 | Рукав в сборе |
Загрузка ...
|
|
| 169 | Р9-71-07 | Рукав в сборе |
Загрузка ...
|
|
| 170 | Р9-72 | Рукав сборе |
Загрузка ...
|
|
| 171 | Р9-72-01 | Рукав в сборе |
Загрузка ...
|
|
| 172 | Р9-73 | Рукав сборе |
Загрузка ...
|
|
| 176 | Н.036.67.100 | Полумуфта наружная |
Загрузка ...
|
|
| 178 | Н.036.67.200 | Полумуфта наружная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
