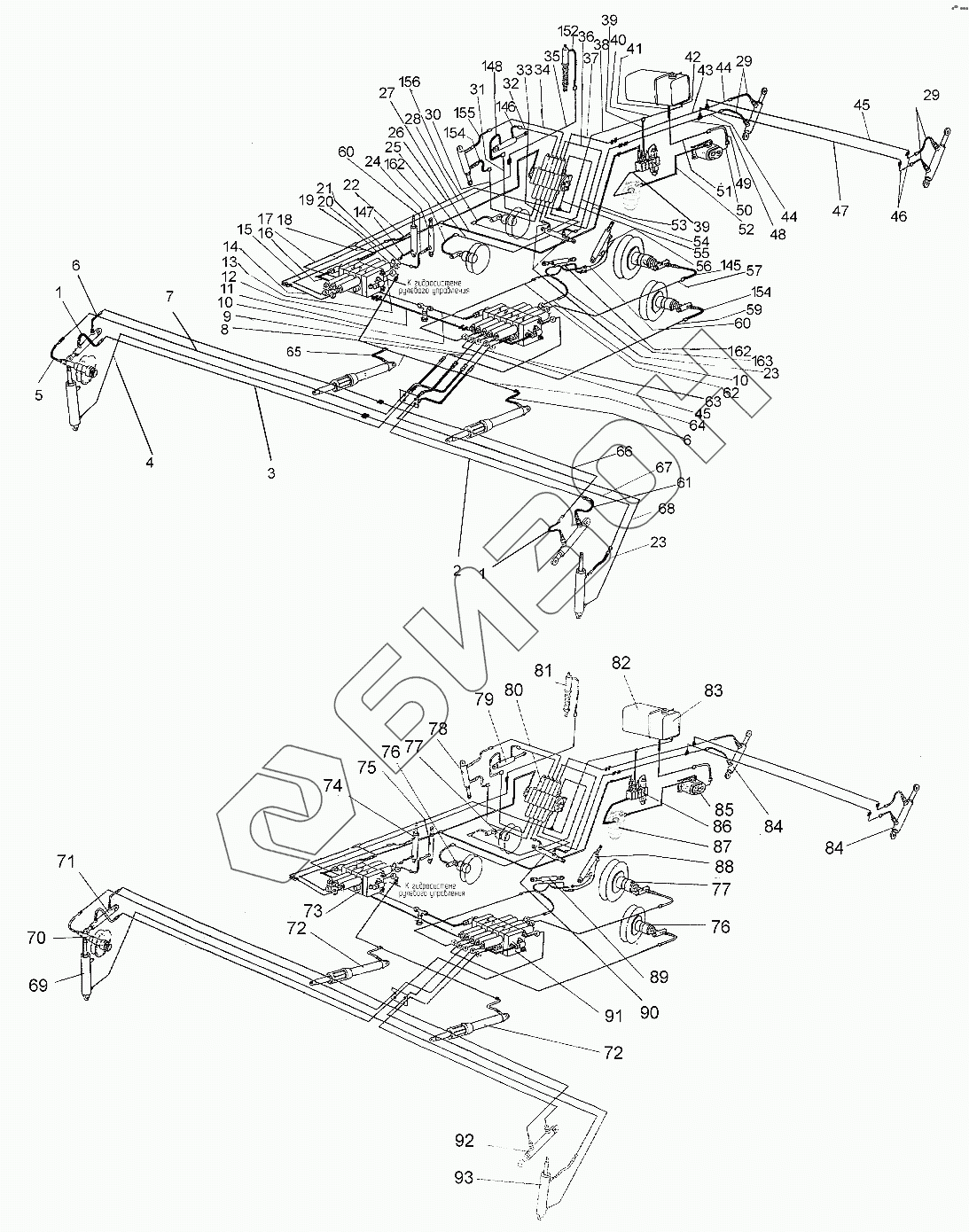

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Гидросистема Р9
/156.gif)
1
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
72
72
72
73
74
75
76
76
76
76
77
77
77
77
78
79
80
80
80
80
80
81
82
83
84
84
85
86
87
88
89
89
89
90
91
92
93
145
146
147
148
152
154
154
155
156
162
162
163
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЖКН5Ш.01.04.144-У1 | РВД |
Загрузка ...
|
|
| 2 | ЖКН5-9-5ША-01 | Трубопровод |
Загрузка ...
|
|
| 3 | ЖКН5-9-3ША-01 | Трубопровод |
Загрузка ...
|
|
| 4 | ЖКН5-9-8ША-01 | Трубопровод |
Загрузка ...
|
|
| 5 | ЖКН5Ш.01.01.046-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | ЖКН5Ш.01.04.094-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | ЖКН5-9-1ША-01 | Трубопровод |
Загрузка ...
|
|
| 8 | Р9-26А | Трубопровод |
Загрузка ...
|
|
| 9 | Р9-26А-01 | Трубопровод |
Загрузка ...
|
|
| 10 | Р9-34Б | Трубопровод |
Загрузка ...
|
|
| 11 | Р9-39-01 | Трубопровод |
Загрузка ...
|
|
| 12 | Р9-104 | Трубопровод |
Загрузка ...
|
|
| 13 | Р9-39 | Трубопровод |
Загрузка ...
|
|
| 14 | Р9-47 | Трубопровод |
Загрузка ...
|
|
| 15 | Р9-32А | Трубопровод |
Загрузка ...
|
|
| 16 | Р9-44А | Трубопровод |
Загрузка ...
|
|
| 17 | Р9-104-01 | Трубопровод |
Загрузка ...
|
|
| 18 | Р9-41А | Трубопровод |
Загрузка ...
|
|
| 19 | 950.01.04.068-У1 | РВД |
Загрузка ...
|
|
| 20 | Р9-56В | Трубопровод |
Загрузка ...
|
|
| 21 | Р9-40 | Трубопровод |
Загрузка ...
|
|
| 22 | 950.01.19.050-У1 | РВД |
Загрузка ...
|
|
| 23 | 950.01.04.052-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 24 | ГА.66.010А | Гидроцилиндр отключения жатки |
Загрузка ...
|
|
| 25 | Р9-84Г | Трубопровод |
Загрузка ...
|
|
| 26 | Р9-76Б | Трубопровод |
Загрузка ...
|
|
| 27 | 950.09.15.00.000 | Трубопровод |
Загрузка ...
|
|
| 28 | Р9-67А | Трубопровод |
Загрузка ...
|
|
| 29 | 950.01.17.035-У1 | РВД |
Загрузка ...
|
|
| 30 | Р9-63А | Трубопровод |
Загрузка ...
|
|
| 31 | Р9-58А | Трубопровод |
Загрузка ...
|
|
| 32 | Р9-57А | Трубопровод |
Загрузка ...
|
|
| 33 | Р9-60 | Трубопровод |
Загрузка ...
|
|
| 34 | Р9-62А | Трубопровод |
Загрузка ...
|
|
| 35 | Р9-68Б | Трубопровод |
Загрузка ...
|
|
| 36 | Р9-59 | Трубопровод |
Загрузка ...
|
|
| 37 | Р9-109 | Трубопровод |
Загрузка ...
|
|
| 38 | Р9-81В | Трубопровод |
Загрузка ...
|
|
| 39 | 950.05.04.046-У1 | РВД |
Загрузка ...
|
|
| 40 | Р-9-55Б | Трубопровод |
Загрузка ...
|
|
| 41 | Р9-71 | Рукав сборе |
Загрузка ...
|
|
| 42 | Р9-70 | Рукав сборе |
Загрузка ...
|
|
| 43 | Р9-108А | Трубопровод |
Загрузка ...
|
|
| 44 | Р9-105-01 | Трубопровод |
Загрузка ...
|
|
| 45 | Р9-106А | Трубопровод |
Загрузка ...
|
|
| 46 | Р9-105 | Трубопровод |
Загрузка ...
|
|
| 47 | Р9-107А | Трубопровод |
Загрузка ...
|
|
| 48 | Р9-108А-01 | Трубопровод |
Загрузка ...
|
|
| 49 | Р9-71-01 | Рукав в сборе |
Загрузка ...
|
|
| 50 | Р9-46 | Трубопровод |
Загрузка ...
|
|
| 51 | Р8127А | Трубопровод |
Загрузка ...
|
|
| 52 | 950.05.05.085-У1 | РВД |
Загрузка ...
|
|
| 53 | Р9-85Г | Трубопровод |
Загрузка ...
|
|
| 54 | Р9-110 | Трубопровод |
Загрузка ...
|
|
| 55 | Р9-66А | Трубопровод |
Загрузка ...
|
|
| 56 | 950.01.20.087-У1 | РВД |
Загрузка ...
|
|
| 57 | Р9-29А | Трубопровод |
Загрузка ...
|
|
| 58 | 950.02.01.041-У1 | РВД |
Загрузка ...
|
|
| 59 | Р9-30А | Трубопровод |
Загрузка ...
|
|
| 60 | 950.01.18.044-У1 | РВД |
Загрузка ...
|
|
| 61 | 1200.04.01.071-У1 | РВД |
Загрузка ...
|
|
| 62 | Р9-27А | Трубопровод |
Загрузка ...
|
|
| 63 | Р9-26А-02 | Трубопровод |
Загрузка ...
|
|
| 64 | Р9-36Б | Трубопровод |
Загрузка ...
|
|
| 65 | 950.04.17.070-У1 | РВД |
Загрузка ...
|
|
| 66 | ЖКН5-9-6ША | Трубопровод |
Загрузка ...
|
|
| 67 | ЖКН5-9-7ША-01 | Трубопровод |
Загрузка ...
|
|
| 68 | ЖКН5-9-2ША-01 | Трубопровод |
Загрузка ...
|
|
| 69 | ГА81000-01 | Гидроцилиндр |
Загрузка ...
|
|
| 70 | КЗК83000 | Гидроцилиндр |
Загрузка ...
|
|
| 71 | ГЦС32.180.16.000 | Гидроцилиндр |
Загрузка ...
|
|
| 72 | ЕДЦГ053.000 | Гидроцилиндр |
Загрузка ...
|
|
| 72 | КДМ9-9 | Гидроцилиндр |
Загрузка ...
|
|
| 73 | 3РЭ50-40 | Распределитель |
Загрузка ...
|
|
| 74 | ГА93-000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 75 | ГА66010А-01 | Гидроцилиндр |
Загрузка ...
|
|
| 76 | ГА76020А | Гидроцилиндр |
Загрузка ...
|
|
| 76 | ЕДЦГ063.000 | Гидроцилиндр |
Загрузка ...
|
|
| 77 | ГА76010 | Гидроцилиндр |
Загрузка ...
|
|
| 77 | ЕДЦГ062.000 | Гидроцилиндр |
Загрузка ...
|
|
| 78 | ГА93.000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 79 | ГА93.000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 80 | 3РЭ50-41 | Распределитель |
Загрузка ...
|
|
| 80 | 4РЭ50-05 | Распределитель |
Загрузка ...
|
|
| 80 | 5РЭ50-40 | Распределитель |
Загрузка ...
|
|
| 81 | 236-3-10-1-01 | Гидроцилиндр |
Загрузка ...
|
|
| 82 | Р90-1А | Бак ГСТ |
Загрузка ...
|
|
| 83 | Р9-17-1А | Гидробак основной гидросистемы |
Загрузка ...
|
|
| 84 | ГА–93000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 85 | НШ-32В-3 | Насос |
Загрузка ...
|
|
| 86 | МКРН.366577.024-01 | Блок разгрузочно-предохранительный |
Загрузка ...
|
|
| 87 | SPM301CД1CBЧ6ЕХ | Фильтр |
Загрузка ...
|
|
| 88 | ГЦ63.500.16.000-01 | Гидроцилиндр |
Загрузка ...
|
|
| 89 | ГЦ63.200.16.00-03 | Гидроцилиндр |
Загрузка ...
|
|
| 89 | ЕДЦГ056.000-03 | Гидроцилиндр |
Загрузка ...
|
|
| 90 | ГА93.000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 91 | 5РЭ50-45А | Распределитель |
Загрузка ...
|
|
| 92 | ЕДЦГ049.000 | Гидроцилиндр |
Загрузка ...
|
|
| 93 | ЕДЦГ045.000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 145 | 950.01.02..059-У1 | РВД |
Загрузка ...
|
|
| 146 | 950.01.04.052-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 147 | 950.01.04.068-У1 | РВД |
Загрузка ...
|
|
| 148 | 950.01.04.071-У1 | РВД |
Загрузка ...
|
|
| 152 | 950.01.19.089-У1 | РВД |
Загрузка ...
|
|
| 154 | 950.02.01.041-У1 | РВД |
Загрузка ...
|
|
| 155 | 950.02.01.056-У1 | РВД |
Загрузка ...
|
|
| 156 | 950.02.01.091-У1 | РВД |
Загрузка ...
|
|
| 162 | 1200.02.01.038-У1 | РВД |
Загрузка ...
|
|
| 163 | 1200.02.01.061-У1 | РВД |
Загрузка ...
|
|
| 164 | ЖКН5Ш.01.01.029-У1 | Рукав высокого давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
