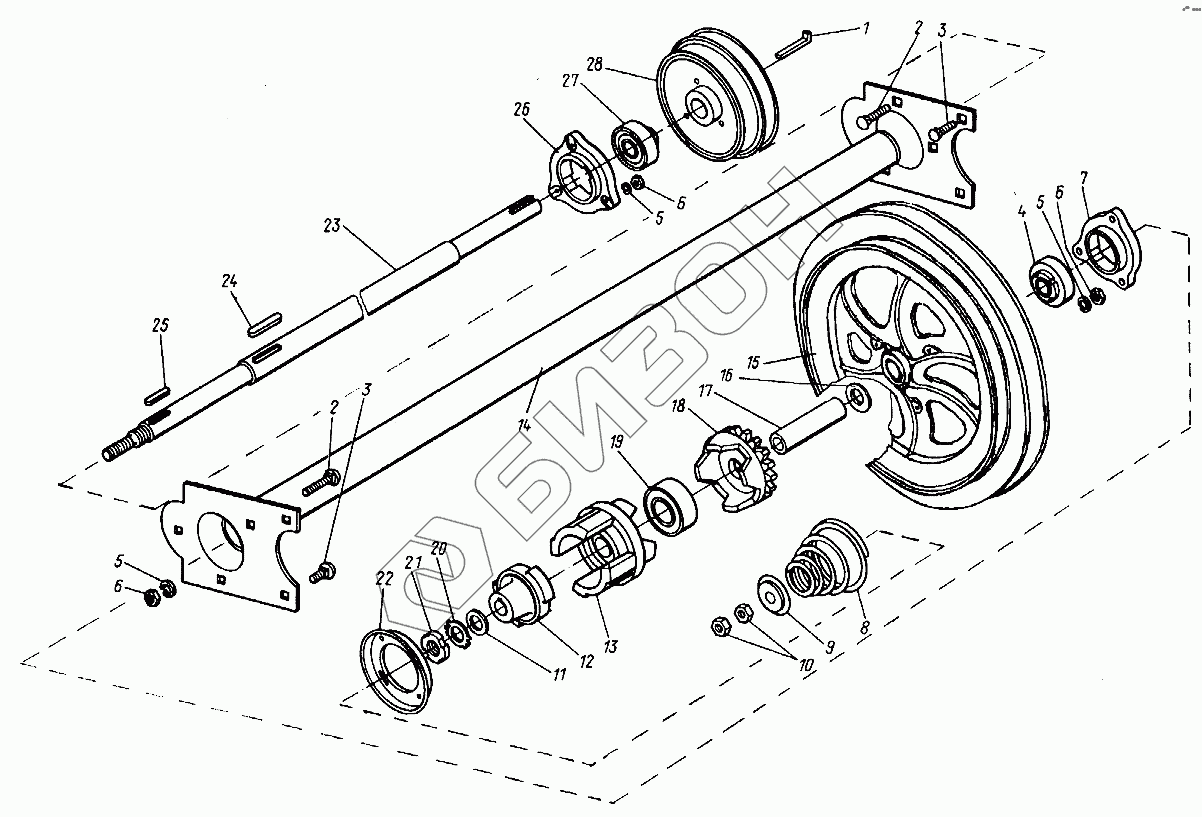

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Контрпривод задний КДМ 2-37Е
/68.gif)
1
2
2
3
3
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54-61807 | Шпонка |
Загрузка ...
|
|
| 2 | M10x35-7802 | Болт |
Загрузка ...
|
|
| 3 | M10x25-7802 | Болт |
Загрузка ...
|
|
| 4 | 1680207K7C17 | Подшипник |
Загрузка ...
|
|
| 5 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 6 | M10-5915 | Гайка |
Загрузка ...
|
|
| 7 | H.027.105A | Корпус подшипника |
Загрузка ...
|
|
| 8 | КД6702 | Пружина коническая |
Загрузка ...
|
|
| 9 | 54-42084 | Тарелка |
Загрузка ...
|
|
| 10 | M16-5915 | Гайка |
Загрузка ...
|
|
| 11 | 40517 | Шайба |
Загрузка ...
|
|
| 12 | 60601 | Диск ведущий |
Загрузка ...
|
|
| 13 | КДМ2016 | Диск муфты наружный |
Загрузка ...
|
|
| 14 | КДМ2-39 | Труба распорная задняя |
Загрузка ...
|
|
| 15 | КДМ1002А | Шкив |
Загрузка ...
|
|
| 16 | 41432 | Шайба с фаской |
Загрузка ...
|
|
| 17 | 80183 | Труба распорная |
Загрузка ...
|
|
| 18 | КДМ2-37-1 | Диск муфты внутренний |
Загрузка ...
|
|
| 19 | 00177 | Втулка резиновая |
Загрузка ...
|
|
| 20 | 27-11872 | Шайба |
Загрузка ...
|
|
| 21 | M27x1,5-11871 | Гайка |
Загрузка ...
|
|
| 22 | 40531 | Диск опорный |
Загрузка ...
|
|
| 23 | 60390Г | Вал контрпривода |
Загрузка ...
|
|
| 24 | 10x8x56-23360 | Шпонка |
Загрузка ...
|
|
| 25 | 8x7x36-23360 | Шпонка |
Загрузка ...
|
|
| 26 | Н.027.104А | Корпус подшипника |
Загрузка ...
|
|
| 27 | 1680206К7С17 | Подшипник |
Загрузка ...
|
|
| 28 | КДМ1035А | Шкив под ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
