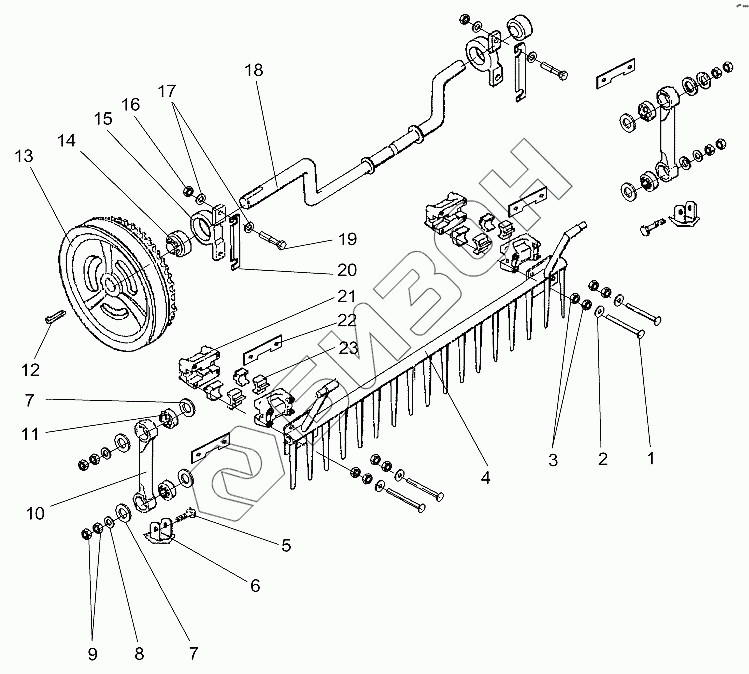

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Половонабиватель КДМ 2-73А
/69.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8х90-7802 | Болт |
Загрузка ...
|
|
| 2 | 8-6958 | Шайба |
Загрузка ...
|
|
| 3 | М8-5915 | Гайка |
Загрузка ...
|
|
| 4 | КДМ2-73-2 | Гребенка половонабивателя |
Загрузка ...
|
|
| 5 | 60267А | Палец |
Загрузка ...
|
|
| 6 | КДМ2-73-4 | Кронштейн |
Загрузка ...
|
|
| 7 | КДМ4789 | Шайба |
Загрузка ...
|
|
| 8 | 12-11371 | Шайба |
Загрузка ...
|
|
| 9 | М12-5915 | Гайка |
Загрузка ...
|
|
| 10 | КДМ2-73-6-1 | Кулиса |
Загрузка ...
|
|
| 11 | Ш17Е | Подшипник |
Загрузка ...
|
|
| 12 | 10х8х56-23360 | Шпонка |
Загрузка ...
|
|
| 13 | КДМ2-41 | Шкив |
Загрузка ...
|
|
| 14 | 1680206К7С17 | Подшипник |
Загрузка ...
|
|
| 15 | Н027.004 | Корпус подшипника |
Загрузка ...
|
|
| 16 | КДМ0-235 | Гайка |
Загрузка ...
|
|
| 17 | 10-11371 | Шайба |
Загрузка ...
|
|
| 18 | КДМ2-73-1-1А | Вал коленчатый |
Загрузка ...
|
|
| 19 | М10х1,25х55-7796 | Болт |
Загрузка ...
|
|
| 20 | 44-40487 | Прокладка регулировочная |
Загрузка ...
|
|
| 21 | КДМ0131 | Корпус подшипника |
Загрузка ...
|
|
| 22 | 00437А | Прокладка |
Загрузка ...
|
|
| 23 | КДМ0058А | Вкладыш |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
