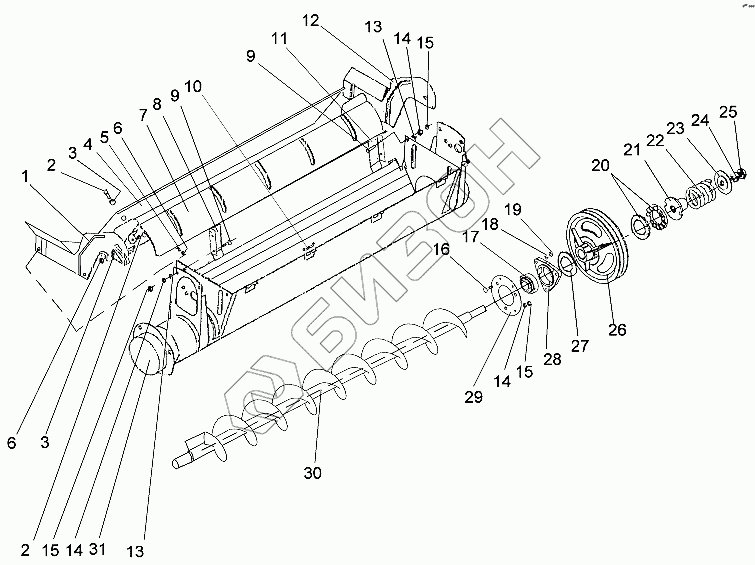

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Шнек колосовой КДМ2-19И
/95.gif)
1
2
2
3
3
4
5
6
6
7
8
9
9
10
11
12
13
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КД2-14 | Щит левый |
Загрузка ...
|
|
| 2 | M6х20.46.019-7802 | Болт |
Загрузка ...
|
|
| 3 | А.6х1,4.01.019-11371 | Шайба |
Загрузка ...
|
|
| 4 | 44-40020 | Доска выдвижная |
Загрузка ...
|
|
| 5 | 6.65Г.019-6402 | Шайба |
Загрузка ...
|
|
| 6 | КДМ0-230А | Гайка-барашек |
Загрузка ...
|
|
| 7 | 44-2-13-1А | Доска откидная |
Загрузка ...
|
|
| 8 | КДМ2-19-6А | Уголок левый |
Загрузка ...
|
|
| 9 | М8-6qх16.66.019 | Болт |
Загрузка ...
|
|
| 10 | 4х45.019 | Шплинт |
Загрузка ...
|
|
| 11 | КДМ2-19-7А | Уголок правый |
Загрузка ...
|
|
| 12 | КД2-17 | Щит правый |
Загрузка ...
|
|
| 13 | А.8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | M10х30.66.019-7796 | Болт |
Загрузка ...
|
|
| 17 | 1580207К7с17 | Подшипник |
Загрузка ...
|
|
| 18 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | 60302 | Муфта пробуксовывания |
Загрузка ...
|
|
| 21 | КДМ6437А | Фланец |
Загрузка ...
|
|
| 22 | КДМ6253 | Пружина |
Загрузка ...
|
|
| 23 | КДМ2-19-11 | Шайба опорная |
Загрузка ...
|
|
| 24 | М20-6Н.6.019-5915 | Гайка |
Загрузка ...
|
|
| 25 | М20-6Н.6.019-5916 | Гайка |
Загрузка ...
|
|
| 26 | КДМ2-19-8А | Шкив |
Загрузка ...
|
|
| 27 | КДМ4995А | Кольцо |
Загрузка ...
|
|
| 28 | Н.027.104А | Корпус подшипника |
Загрузка ...
|
|
| 29 | КДМ40943 | Фланец |
Загрузка ...
|
|
| 30 | 960.21.19.20.000А | Шнек |
Загрузка ...
|
|
| 31 | КДМ2-19-1 | Кожух колосового шнека |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
