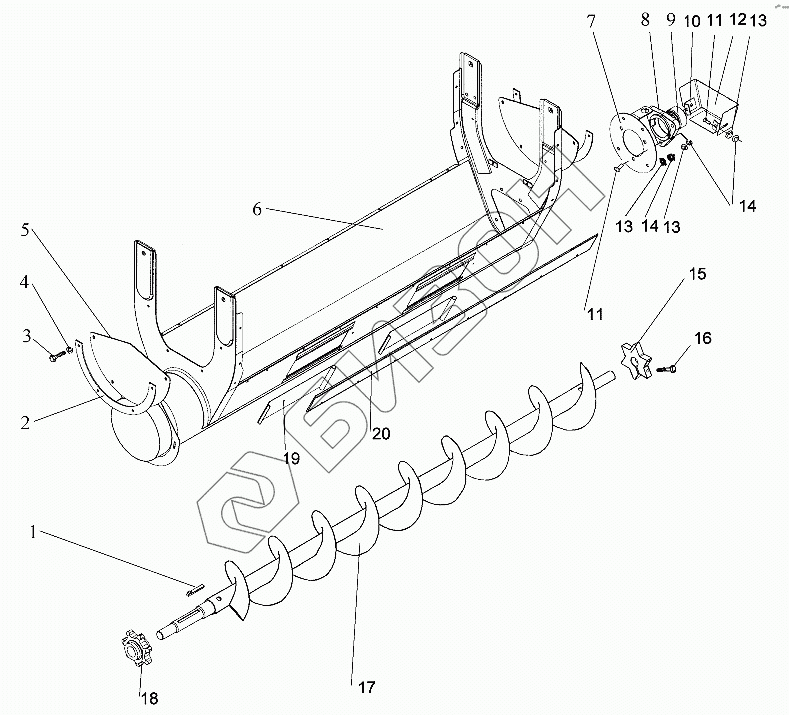

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Шнек зерновой КДМ2-21К
/94.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54-61807А | Шпонка 8х7х50 |
Загрузка ...
|
|
| 2 | 54П-50014 | Скоба |
Загрузка ...
|
|
| 3 | М6-6qх16.66.019 | Болт |
Загрузка ...
|
|
| 4 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | 54П-00005 | Уплотнитель |
Загрузка ...
|
|
| 6 | КДМ2-21-1Б | Кожух шнека |
Загрузка ...
|
|
| 7 | КДМ2-19-10В | Фланец |
Загрузка ...
|
|
| 8 | Н.027.103А | Корпус подшипника (РТМА23.2.027-77) |
Загрузка ...
|
|
| 9 | 168205К7с17 | Подшипник |
Загрузка ...
|
|
| 10 | Р4352 | Уголок |
Загрузка ...
|
|
| 11 | М8-6qх16.66.019 | Болт |
Загрузка ...
|
|
| 12 | Р40014А | Крышка |
Загрузка ...
|
|
| 13 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | КДМ1174А | Формиратор сигнала |
Загрузка ...
|
|
| 16 | М6х6qх45.66.019 | Болт |
Загрузка ...
|
|
| 17 | КДМ2-21-2Б | Шнек зерновой |
Загрузка ...
|
|
| 18 | КДМ3049 | Звездочка ведущая |
Загрузка ...
|
|
| 19 | 40327А | Заслонка |
Загрузка ...
|
|
| 20 | 00070-01 | Отлив |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
