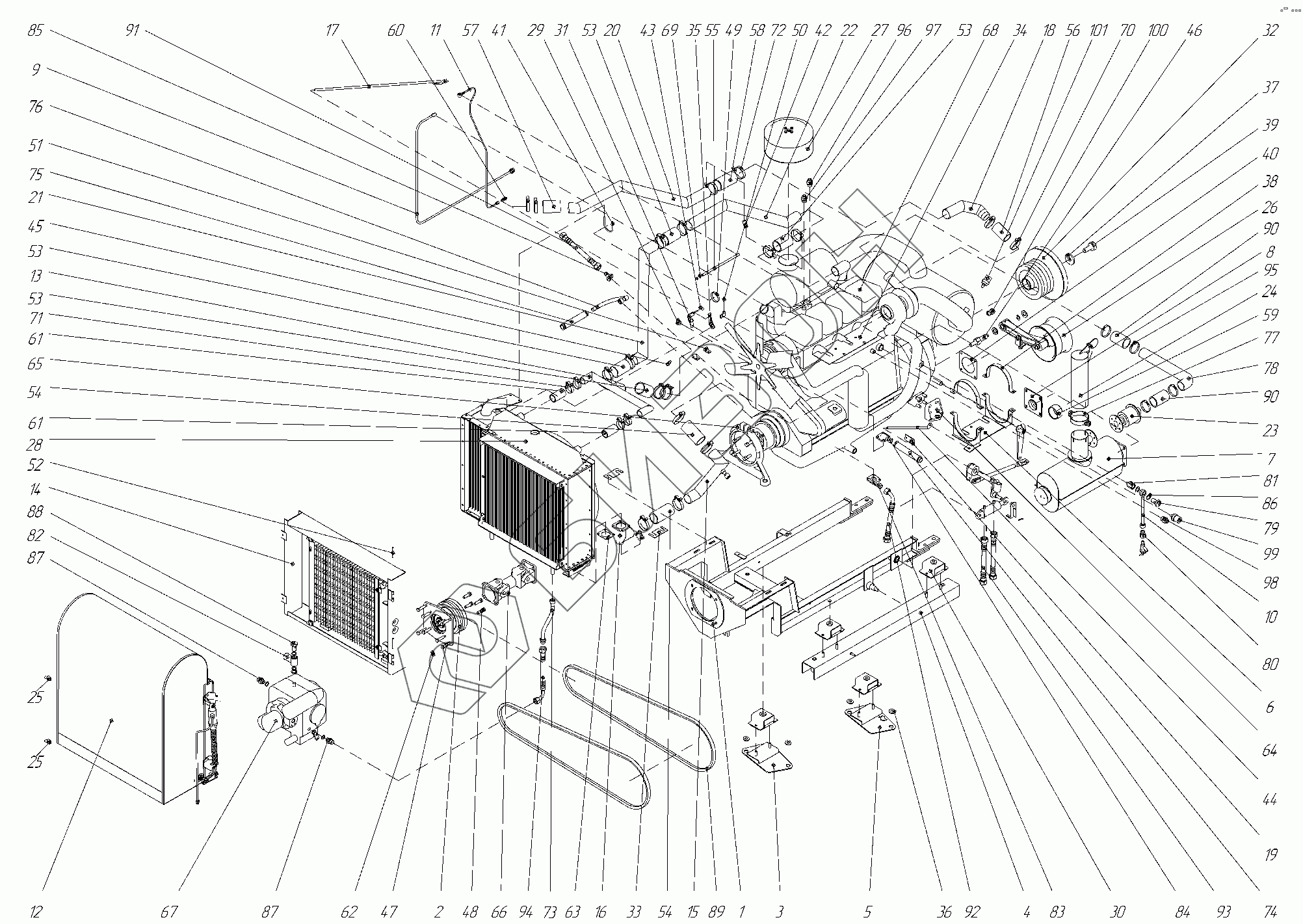

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Установка моторная 442Н-4Б
/112.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
54
54
55
56
57
58
59
60
61
61
62
63
64
65
66
66
66
67
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
87
88
89
90
90
91
92
93
94
95
96
97
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Проволока1-0-4 | Проволока1-0-4 | Скрутка |
Загрузка ...
|
|
| 1 | 442Н-6-1Б-01 | Рама подмоторная |
Загрузка ...
|
|
| 2 | 236Н-5-8-1А | Шкив в сборе |
Загрузка ...
|
|
| 3 | 236-3-3 | Кронштейн правый |
Загрузка ...
|
|
| 4 | 236-3-4А | Жесткость |
Загрузка ...
|
|
| 5 | 236-3-2А | Кронштейн левый |
Загрузка ...
|
|
| 6 | 442-3-6А | Кронштейн глушителя |
Загрузка ...
|
|
| 7 | 442Н-4-7 | Глушитель |
Загрузка ...
|
|
| 8 | 442-3-11 | Проставка |
Загрузка ...
|
|
| 9 | 442-3-27В | Трубка забора топлива |
Загрузка ...
|
|
| 10 | 442-3-99-4 | Трубопровод |
Загрузка ...
|
|
| 11 | 440-3-28А | Трубопровод |
Загрузка ...
|
|
| 12 | 442-3-51 | Воздухозаборник радиаторов |
Загрузка ...
|
|
| 13 | 442-3-72Б | Труба верхняя |
Загрузка ...
|
|
| 14 | 442Н-4-56 | Проставка конденсатора |
Загрузка ...
|
|
| 15 | 442Н-3-91 | Труба нижняя водяная |
Загрузка ...
|
|
| 16 | 442Н-3-90 | Труба нижняя водяная |
Загрузка ...
|
|
| 17 | 442Н-4-95 | Растяжка |
Загрузка ...
|
|
| 18 | 442-3-104-1 | Труба воздушная |
Загрузка ...
|
|
| 19 | 442-3-105А | Направляющая |
Загрузка ...
|
|
| 20 | 442-3-107 | Труба верхнего воздуховода |
Загрузка ...
|
|
| 21 | 442.03.07.000В | Труба вертикальная нижнего воздуховода |
Загрузка ...
|
|
| 22 | 442.03.08.000Б | Труба нижнего воздуховода |
Загрузка ...
|
|
| 23 | 4601-30C15 | Клапан эжектора |
Загрузка ...
|
|
| 24 | 442-57-30с4-3 | Труба выхлопная |
Загрузка ...
|
|
| 25 | КДМ0-230А-01 | Гайка-барашек |
Загрузка ...
|
|
| 26 | КДМ3-19 | Шкив натяжной |
Загрузка ...
|
|
| 27 | 21-12с3 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 28 | 442Н-4-77 | Блок радиаторов |
Загрузка ...
|
|
| 29 | 442-3-37 | Рычаг останова двигателя |
Загрузка ...
|
|
| 30 | РСМ.10.05.00.900 | Амортизатор |
Загрузка ...
|
|
| 31 | 442-3-74А | Рычаг регулировки подачи топлива |
Загрузка ...
|
|
| 32 | 442-1020 | Шкив |
Загрузка ...
|
|
| 33 | 236-4077 | Прокладка |
Загрузка ...
|
|
| 34 | 442-4321А | Ограждение коллектора |
Загрузка ...
|
|
| 35 | 442-5031 | Пластина |
Загрузка ...
|
|
| 36 | КДМ4789 | Шайба |
Загрузка ...
|
|
| 37 | 236-4048 | Шайба |
Загрузка ...
|
|
| 38 | 236-5001 | Хомут |
Загрузка ...
|
|
| 39 | 236-6015 | Болт |
Загрузка ...
|
|
| 40 | 236-0007 | Прокладка |
Загрузка ...
|
|
| 41 | 442-6073 | Скоба |
Загрузка ...
|
|
| 42 | 442.03.00.507 | Пластина |
Загрузка ...
|
|
| 43 | 442-6072 | Ось |
Загрузка ...
|
|
| 44 | 440-6001 | Растяжка |
Загрузка ...
|
|
| 45 | КДМ5338 | Скоба |
Загрузка ...
|
|
| 46 | 440-6017Б | Палец |
Загрузка ...
|
|
| 47 | КДМ60095-02 | Болт крепления шкива |
Загрузка ...
|
|
| 48 | 236Н-6007А | Болт крепления кардана |
Загрузка ...
|
|
| 49 | КДМ0314-01 | Прокладка |
Загрузка ...
|
|
| 50 | КДМ0100 | Прокладка |
Загрузка ...
|
|
| 51 | КДМ0342 | Прокладка |
Загрузка ...
|
|
| 52 | КДМ6369-02 | Ось петли |
Загрузка ...
|
|
| 53 | ГСТ0006 | Шланг соединительный |
Загрузка ...
|
|
| 54 | ГСТ0006-01 | Шланг соединительный |
Загрузка ...
|
|
| 55 | 442Н-0022 | Трубка пароотводящая |
Загрузка ...
|
|
| 56 | 3045КР-1861 | Шланг соединительный |
Загрузка ...
|
|
| 57 | 442-1863 | Шланг соединительный |
Загрузка ...
|
|
| 58 | 442-1863-01 | Шланг соединительный |
Загрузка ...
|
|
| 59 | 440-1838-14 | Компенсатор |
Загрузка ...
|
|
| 60 | 54-61361-01 | Штуцер переходной |
Загрузка ...
|
|
| 61 | 44-00021 | Шланг |
Загрузка ...
|
|
| 62 | 14-0431 | Шайба |
Загрузка ...
|
|
| 63 | МОЧУ13.133 | Прокладка |
Загрузка ...
|
|
| 64 | КД3016 | Лапа |
Загрузка ...
|
|
| 65 | КД2004А | Кронштейн |
Загрузка ...
|
|
| 66 | КИС0106860 | Вал карданный основной |
Загрузка ...
|
|
| 66 | КИС0106860-04 | Вал карданный основной |
Загрузка ...
|
|
| 67 | НП-90 | Насос |
Загрузка ...
|
|
| 67 | НП-90 | Насос |
Загрузка ...
|
|
| 68 | Д442-59И | Двигатель |
Загрузка ...
|
|
| 69 | 10-16 | Хомут |
Загрузка ...
|
|
| 70 | А.23.02.170 | Хомут |
Загрузка ...
|
|
| 71 | А.23.02.180 | Хомут |
Загрузка ...
|
|
| 72 | А.23.02.200 | Хомут |
Загрузка ...
|
|
| 73 | 930.90.13.00.000 | Переходник |
Загрузка ...
|
|
| 74 | Р9-71-01 | Рукав в сборе |
Загрузка ...
|
|
| 75 | Р9-72-01 | Рукав в сборе |
Загрузка ...
|
|
| 76 | Р9-95 | Трубопровод |
Загрузка ...
|
|
| 77 | КДМ3-42 | Хомут |
Загрузка ...
|
|
| 78 | 442-59-12100-1 | Труба |
Загрузка ...
|
|
| 79 | 236-6006-01 | Болт поворотного угольника |
Загрузка ...
|
|
| 80 | 236-6037 | Штуцер |
Загрузка ...
|
|
| 81 | 236-6041 | Штуцер |
Загрузка ...
|
|
| 82 | 950.90.13.00.301 | Угольник |
Загрузка ...
|
|
| 83 | 950.09.03.00.604 | Муфта |
Загрузка ...
|
|
| 84 | 950.09.03.00.605 | Муфта |
Загрузка ...
|
|
| 85 | 950.09.03.00.607 | Муфта |
Загрузка ...
|
|
| 86 | ГСТ0011А | Шайба |
Загрузка ...
|
|
| 87 | ГСТ6012 | Штуцер |
Загрузка ...
|
|
| 88 | ГСТ6031Д | Болт |
Загрузка ...
|
|
| 89 | KZK0191222742LiМУ05 | Ремень |
Загрузка ...
|
|
| 90 | 442-59-12108-42-53-100-93 | Рукав-деталь |
Загрузка ...
|
|
| 91 | 950.04.17.070-У1 | РВД |
Загрузка ...
|
|
| 92 | 950.05.05.085-У1 | РВД |
Загрузка ...
|
|
| 93 | 950.01.04.052-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 94 | 1200.05.04.056-У1 | Рукав высокого давления |
Загрузка ...
|
|
| 95 | 40-60/12С7W2ТО02-03-06 | Хомут червячный |
Загрузка ...
|
|
| 96 | ТМ111 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 97 | ТМ100В | Датчик указателя температуры |
Загрузка ...
|
|
| 98 | 37.02.382-9 | Датчик сигнализатора давления масла |
Загрузка ...
|
|
| 99 | ММ355 | Датчик давления масла (для дв. ЯМЗ-236) |
Загрузка ...
|
|
| 100 | ПрП-2-1 | Преобразователь первичный |
Загрузка ...
|
|
| 101 | 132.3839.600 | Датчик сигнализатора засоренности воздушного фильтра |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
