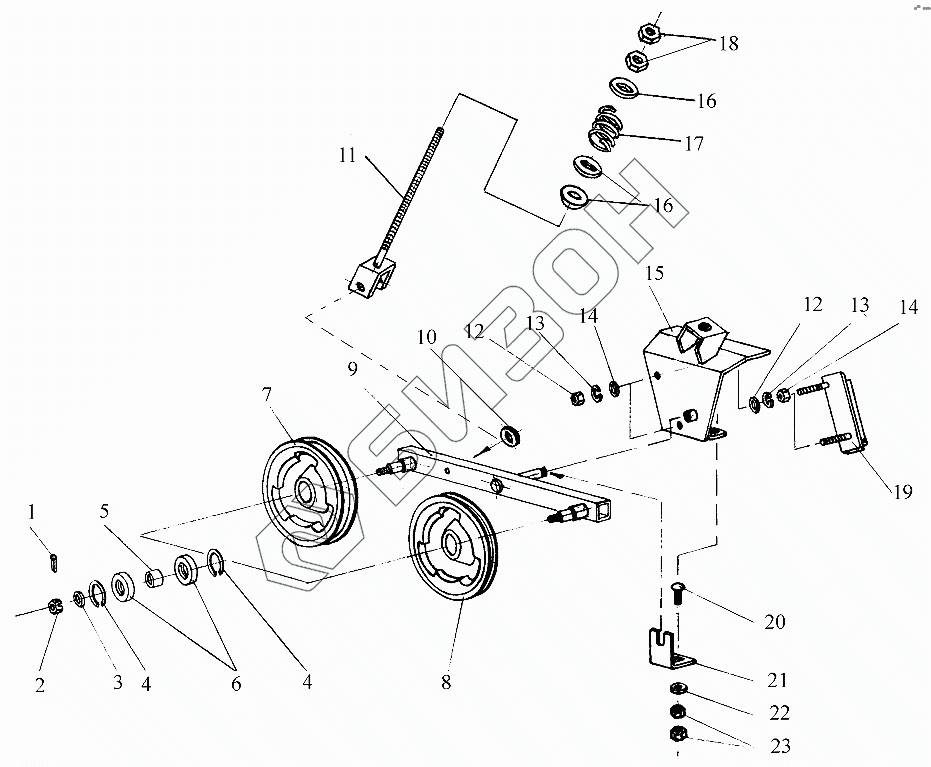

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Устройство натяжное КДМ-175А
/111.gif)
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шплинт3,2х36.019 | Шплинт |
Загрузка ...
|
|
| 2 | ГайкаМ14 | Гайка |
Загрузка ...
|
|
| 3 | ШайбаА14 | Шайба |
Загрузка ...
|
|
| 4 | 2В47 | Кольцо |
Загрузка ...
|
|
| 5 | 80068-01 | Втулка |
Загрузка ...
|
|
| 6 | 180202СП | Подшипник |
Загрузка ...
|
|
| 7 | КДМ0-175-7 | Шкив |
Загрузка ...
|
|
| 8 | КДМ0-175-6А | Шкив |
Загрузка ...
|
|
| 9 | КДМ0-175-2Г | Рычаг |
Загрузка ...
|
|
| 10 | 12.02.Ст.3.019 | Шайба |
Загрузка ...
|
|
| 11 | КДМ0-175-5А | Тяга |
Загрузка ...
|
|
| 12 | ГайкаМ14 | Гайка |
Загрузка ...
|
|
| 13 | 14.65.Г.019 | Шайба |
Загрузка ...
|
|
| 14 | ШайбаС14 | Шайба |
Загрузка ...
|
|
| 15 | КДМ0-175-1-1 | Кронштейн |
Загрузка ...
|
|
| 16 | 44Б-60433 | Шайба |
Загрузка ...
|
|
| 17 | КДМ6155 | Пружина |
Загрузка ...
|
|
| 18 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | КДМ0-175-1-1 | Кронштейн |
Загрузка ...
|
|
| 20 | БолтМ12 | Болт |
Загрузка ...
|
|
| 21 | КДМ40105 | Кронштейн |
Загрузка ...
|
|
| 22 | ШайбаА12 | Шайба |
Загрузка ...
|
|
| 23 | ГайкаМ12 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
