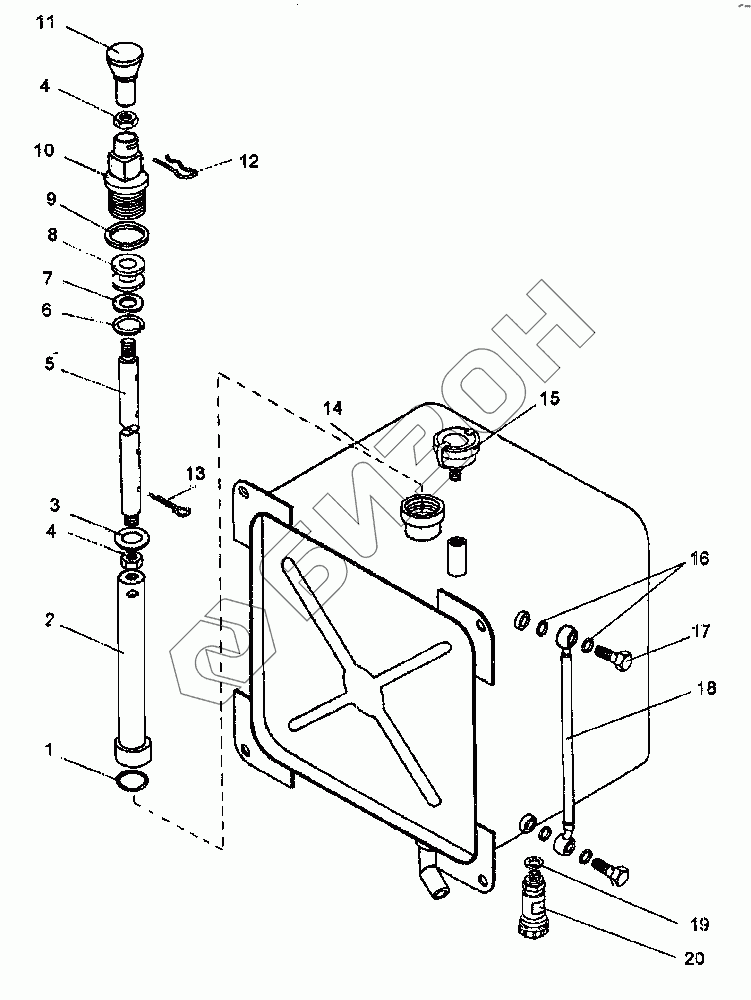

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Бак ГСТ
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 193 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | 12.90.01.03.010Б | Труба |
Загрузка ...
|
|
| 3 | А12.02.019 | Шайба |
Загрузка ...
|
|
| 4 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | Р 6174 Б | Шток |
Загрузка ...
|
|
| 6 | ГСТМ 6030 | Кольцо |
Загрузка ...
|
|
| 7 | ГСТМ 4021 | Шайба |
Загрузка ...
|
|
| 8 | ГСТМ 0005 | Втулка |
Загрузка ...
|
|
| 9 | ГСТМ 0006 | Прокладка |
Загрузка ...
|
|
| 10 | ГСТМ 0007 | Пробка |
Загрузка ...
|
|
| 11 | КДМ 0426А | Ручка |
Загрузка ...
|
|
| 12 | 54-61977 | Шплинт |
Загрузка ...
|
|
| 13 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 14 | Р90-1-1А | Бак |
Загрузка ...
|
|
| 15 | 151.57.039 | Сапун |
Загрузка ...
|
|
| 16 | КДМ 4999 | Прокладка |
Загрузка ...
|
|
| 17 | 16-110А | Болт поворотного угольника |
Загрузка ...
|
|
| 18 | 12.09.17.05.000 | Трубка уровня |
Загрузка ...
|
|
| 19 | 011-015-25-2-2 | Кольцо |
Загрузка ...
|
|
| 20 | М 036.67.100 | Полумуфта наружная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
