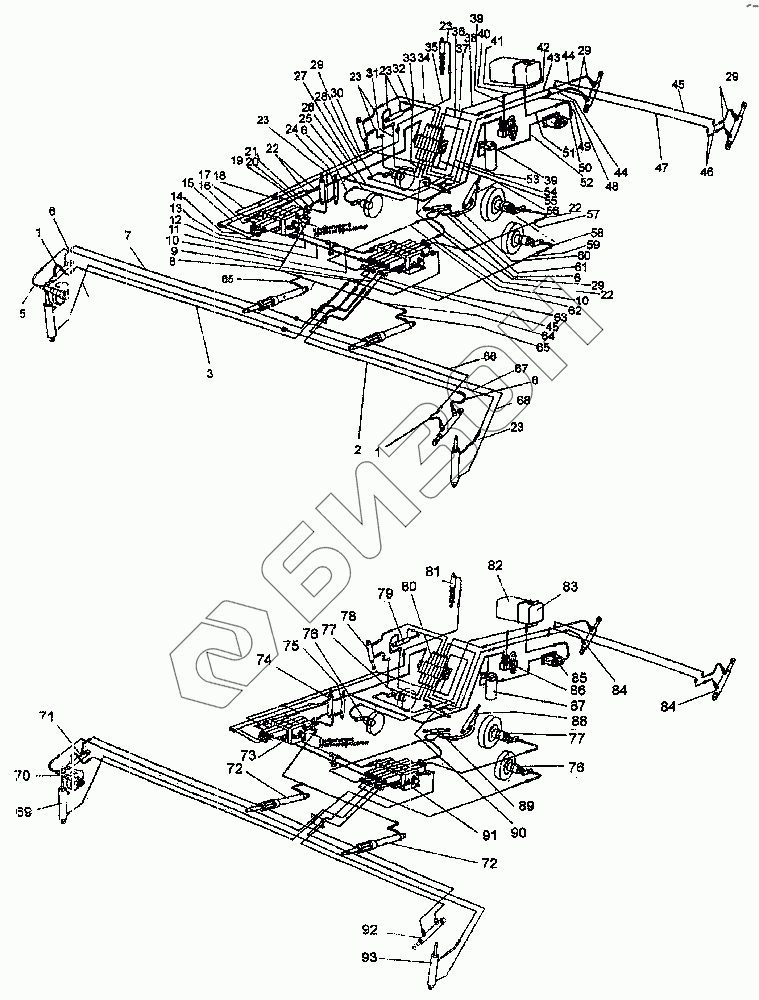

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Гидросистема
1
1
2
3
4
5
6
6
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
23
23
24
25
26
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
72
72
73
74
75
76
76
77
77
78
79
80
81
82
83
84
84
85
86
87
88
89
89
90
91
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н.036.87.190 | РВД I-08 в сборе |
Загрузка ...
|
|
| 2 | ЖКН 5-9-26 | Трубопровод |
Загрузка ...
|
|
| 3 | ЖКН 5-9-27 | Трубопровод |
Загрузка ...
|
|
| 4 | ЖКН 5-9-29 | Трубопровод |
Загрузка ...
|
|
| 5 | Н.36.87.040 | РВД I-08 в сборе |
Загрузка ...
|
|
| 6 | Н.036.87.170 | РВД I-08 в сборе |
Загрузка ...
|
|
| 7 | ЖКН 5-9-24 | Трубопровод |
Загрузка ...
|
|
| 8 | Р9-26А | Трубопровод |
Загрузка ...
|
|
| 9 | Р9-26А-01 | Трубопровод |
Загрузка ...
|
|
| 10 | Р9-34А | Трубопровод |
Загрузка ...
|
|
| 11 | Р9-39-01 | Трубопровод |
Загрузка ...
|
|
| 12 | Р9-104 | Трубопровод |
Загрузка ...
|
|
| 13 | Р9-33 | Трубопровод |
Загрузка ...
|
|
| 14 | Р9-47 | Трубопровод |
Загрузка ...
|
|
| 15 | Р9-32А | Трубопровод |
Загрузка ...
|
|
| 16 | Р9-44 | Трубопровод |
Загрузка ...
|
|
| 17 | Р9-104-01 | Трубопровод |
Загрузка ...
|
|
| 18 | Р9-41 | Трубопровод |
Загрузка ...
|
|
| 19 | Р9-45 | Трубопровод |
Загрузка ...
|
|
| 20 | Р9-56Б | Трубопровод |
Загрузка ...
|
|
| 21 | Р9-40 | Трубопровод |
Загрузка ...
|
|
| 22 | Н.036.87.110 | РВД I-08 в сборе |
Загрузка ...
|
|
| 23 | Н.036.87.090 | РВД I-08 в сборе |
Загрузка ...
|
|
| 24 | ГА-66.010А | Гидроцилиндр отключения жатки |
Загрузка ...
|
|
| 25 | Р9-84Г | Трубопровод |
Загрузка ...
|
|
| 26 | Р9-76А | Трубопровод |
Загрузка ...
|
|
| 27 | Р9-82А | Трубопровод |
Загрузка ...
|
|
| 28 | Р9-67А | Трубопровод |
Загрузка ...
|
|
| 29 | Н.036.87.070 | РВД I-08 в сборе |
Загрузка ...
|
|
| 30 | Р9-63А | Трубопровод |
Загрузка ...
|
|
| 31 | Р9-58А | Трубопровод |
Загрузка ...
|
|
| 32 | Р9-57А | Трубопровод |
Загрузка ...
|
|
| 33 | Р 9-60 | Трубопровод |
Загрузка ...
|
|
| 34 | Р 9-62А | Трубопровод |
Загрузка ...
|
|
| 35 | Р9-68А | Трубопровод |
Загрузка ...
|
|
| 36 | Р 9-59 | Трубопровод |
Загрузка ...
|
|
| 37 | Р 9-109 | Трубопровод |
Загрузка ...
|
|
| 38 | Р 9-81Б | Трубопровод |
Загрузка ...
|
|
| 39 | Н.036.85.190 | РВД II-016 в сборе |
Загрузка ...
|
|
| 40 | Р 9-55Б | Трубопровод |
Загрузка ...
|
|
| 41 | Р 9-71 | Рукав в сборе |
Загрузка ...
|
|
| 42 | Н 9-70 | Рукав в сборе |
Загрузка ...
|
|
| 43 | Р 9-108А | Трубопровод |
Загрузка ...
|
|
| 44 | Р 9-105-01 | Трубопровод |
Загрузка ...
|
|
| 45 | Р 9-106А | Трубопровод |
Загрузка ...
|
|
| 46 | Р 9-105 | Трубопровод |
Загрузка ...
|
|
| 47 | Р 9-107 А | Трубопровод |
Загрузка ...
|
|
| 48 | Р 9-108А-01 | Трубопровод |
Загрузка ...
|
|
| 49 | Р 9-71-01 | Трубопровод |
Загрузка ...
|
|
| 50 | Р 9-46 | Трубопровод |
Загрузка ...
|
|
| 51 | Р8127А | Трубопровод |
Загрузка ...
|
|
| 52 | Р 9-48А | Трубопровод |
Загрузка ...
|
|
| 53 | Р 9-85Г | Трубопровод |
Загрузка ...
|
|
| 54 | Р 9-110 | Трубопровод |
Загрузка ...
|
|
| 55 | Р 9-66А | Трубопровод |
Загрузка ...
|
|
| 56 | Р9-31 | Трубопровод |
Загрузка ...
|
|
| 57 | Р 9-29А | Трубопровод |
Загрузка ...
|
|
| 58 | Н.036.87.080 | РВД I-08 в сборе |
Загрузка ...
|
|
| 59 | Р 9-З0А | Трубопровод |
Загрузка ...
|
|
| 60 | Р9-61А | Трубопровод |
Загрузка ...
|
|
| 61 | Н.036.87.120 | РВД I-08 в сборе |
Загрузка ...
|
|
| 62 | Р 9-27А | Трубопровод |
Загрузка ...
|
|
| 63 | Р 9-26А-02 | Трубопровод |
Загрузка ...
|
|
| 64 | Р9-36 | Трубопровод |
Загрузка ...
|
|
| 65 | Н.036.84.070 | РВД II-012 в сборе |
Загрузка ...
|
|
| 66 | ЖКН 5-9-25 | Трубопровод |
Загрузка ...
|
|
| 67 | ЖКН 5-9-28 | Трубопровод |
Загрузка ...
|
|
| 68 | ЖКН 5-9-23 | Трубопровод |
Загрузка ...
|
|
| 69 | ГА-81000-05 | Гидроцилиндр |
Загрузка ...
|
|
| 70 | ГА-83000 | Гидроцилиндр |
Загрузка ...
|
|
| 71 | ГЦ 40.180.16.00 | Гидроцилиндр |
Загрузка ...
|
|
| 72 | ЕДЦГ 053.000 | Гидроцилиндр |
Загрузка ...
|
|
| 72 | КДМ 9-9 | Гидроцилиндр |
Загрузка ...
|
|
| 73 | ЗРЭ-50-40 | Распределитель |
Загрузка ...
|
|
| 74 | ГА-93-000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 75 | ГА-66010А | Гидроцилиндр |
Загрузка ...
|
|
| 76 | ГА-76.020А или ЕДЦГ 063. 000 | Гидроцилиндр |
Загрузка ...
|
|
| 77 | ГА-76010Аили ЕДЦГ 062.000 | Гидроцилиндр |
Загрузка ...
|
|
| 78 | ГА-93.000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 79 | ГА-93.000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 80 | ЗРЭ-50-41 | Распределитель |
Загрузка ...
|
|
| 81 | ГА-66040А | Гидроцилиндр |
Загрузка ...
|
|
| 82 | Р 90-1А | БакГСТ |
Загрузка ...
|
|
| 83 | Р 9-17-1А | Бак основной гидросистемы |
Загрузка ...
|
|
| 84 | ГА-93000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 85 | НШ-32-3 | Насос |
Загрузка ...
|
|
| 86 | МКРН.366577.024-01 | Блок разгрузочно-предохранительный |
Загрузка ...
|
|
| 87 | ПБ 5.886.079 | Фильтр |
Загрузка ...
|
|
| 88 | ГЦ 63.500.16.000М | Гидроцилиндр |
Загрузка ...
|
|
| 89 | ГЦ 63.200.16.00 | Гидроцилиндр |
Загрузка ...
|
|
| 89 | ЕДЦГ 056.000 | Гидроцилиндр |
Загрузка ...
|
|
| 90 | ГА-93.000 | Гидроцилиндр |
Загрузка ...
|
|
| 91 | 5 РЭ 50-45А | Распределитель |
Загрузка ...
|
|
| 92 | ЕДЦГ 045.000-01 | Гидроцилиндр |
Загрузка ...
|
