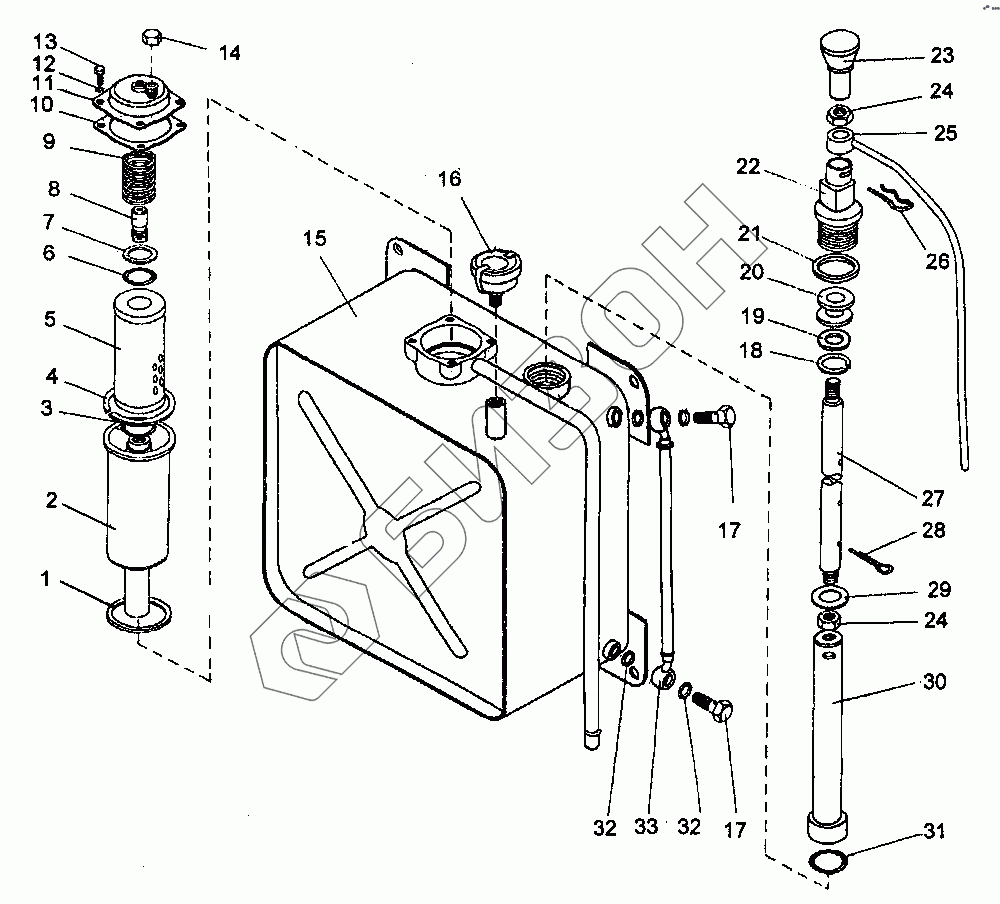

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Бак основной гидросистемы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ 0-281 | Прокладка |
Загрузка ...
|
|
| 2 | КДМ 9-17-ЗБ | Резервуар сливной |
Загрузка ...
|
|
| 3 | 044-0480-25-2-2 | Кольцо |
Загрузка ...
|
|
| 4 | С 125 | Кольцо |
Загрузка ...
|
|
| 5 | Т 150-1012040 | Фильтрующий элемент |
Загрузка ...
|
|
| 6 | 040-045-30-2-2 | Кольцо |
Загрузка ...
|
|
| 7 | КДМ 40759 | Шайба |
Загрузка ...
|
|
| 8 | КДМ 9-17-2А | Клапан |
Загрузка ...
|
|
| 9 | КДМ 6217 | Пружина |
Загрузка ...
|
|
| 10 | КДМ 0280 | Прокладка крышки |
Загрузка ...
|
|
| 11 | 12.09.17.03.000 | Крышка |
Загрузка ...
|
|
| 12 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | М8-6qх16.66.019 | Болт |
Загрузка ...
|
|
| 14 | Н.036.12.060 РТМ-А23.1.036-78 | Заглушка |
Загрузка ...
|
|
| 15 | Р9-17-ЫА | Бак |
Загрузка ...
|
|
| 16 | 151.57.039 | Сапун |
Загрузка ...
|
|
| 17 | 16-110А | Болт поворотного угольника |
Загрузка ...
|
|
| 18 | ГСТМ 6030 | Кольцо |
Загрузка ...
|
|
| 19 | ГСТМ4021 | Шайба |
Загрузка ...
|
|
| 20 | ГСТМ 0005 | Втулка |
Загрузка ...
|
|
| 21 | ГСТМ 0006 | Прокладка |
Загрузка ...
|
|
| 22 | ГСТМ 0007 | Пробка |
Загрузка ...
|
|
| 23 | КДМ 0426А | Ручка |
Загрузка ...
|
|
| 24 | М 10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | Р9-17-1-3 | Визир |
Загрузка ...
|
|
| 26 | 54-61977 | Шплинт |
Загрузка ...
|
|
| 27 | Р 6174Б | Шток |
Загрузка ...
|
|
| 28 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 29 | А12.01.019 | Шайба |
Загрузка ...
|
|
| 30 | 12.90.01.03.010Б | Труба |
Загрузка ...
|
|
| 31 | 193 | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | КДМ 4999 | Прокладка |
Загрузка ...
|
|
| 33 | 12.09.17.05.000 | Трубка уровня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
