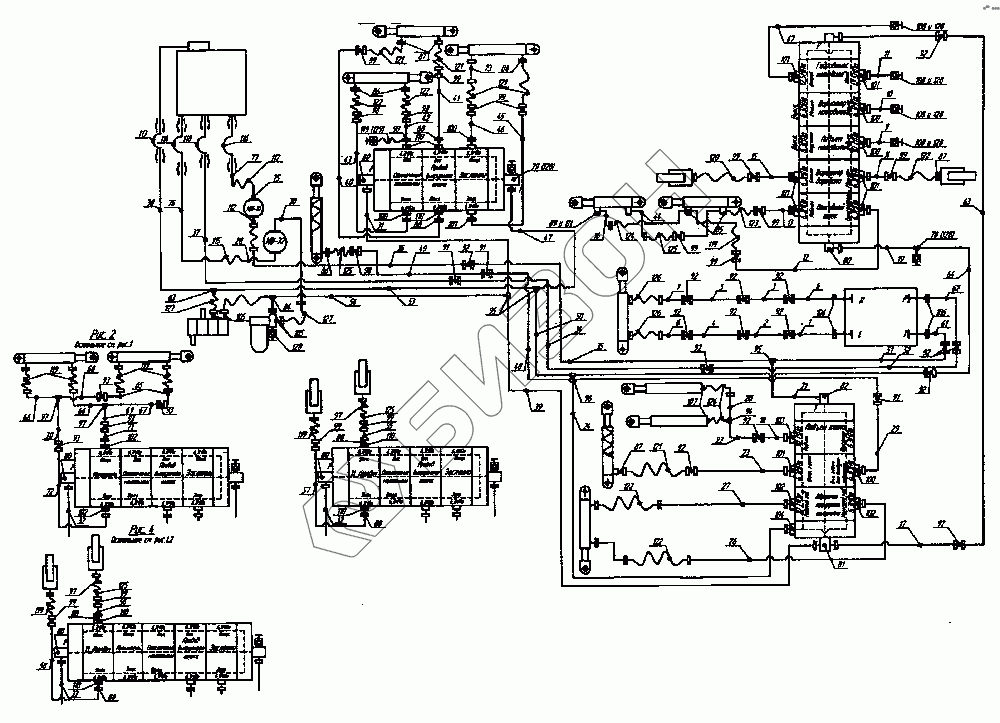

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Гидросистема
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Р9-21 | Трубопровод |
Загрузка ...
|
|
| 2 | Р 9-22 | Трубопровод |
Загрузка ...
|
|
| 3 | Р 9-22-01 | Трубопровод |
Загрузка ...
|
|
| 4 | Р9-23 | Трубопровод |
Загрузка ...
|
|
| 5 | Р 9-23-01 | Трубопровод |
Загрузка ...
|
|
| 6 | Р9-24 | Трубопровод |
Загрузка ...
|
|
| 7 | Р 9-24-01 | Трубопровод |
Загрузка ...
|
|
| 8 | Р 9-25А | Трубопровод |
Загрузка ...
|
|
| 9 | Р 9-26А | Трубопровод |
Загрузка ...
|
|
| 10 | Р 9-26А-01 | Трубопровод |
Загрузка ...
|
|
| 11 | Р 9-26А-02 | Трубопровод |
Загрузка ...
|
|
| 12 | Р 9-27А | Трубопровод |
Загрузка ...
|
|
| 13 | Р 9-28А | Трубопровод |
Загрузка ...
|
|
| 14 | Р 9-29А | Трубопровод |
Загрузка ...
|
|
| 15 | Р 9-З0А | Трубопровод |
Загрузка ...
|
|
| 16 | Р9-31 | Трубопровод |
Загрузка ...
|
|
| 17 | Р 9-32А | Трубопровод |
Загрузка ...
|
|
| 18 | Р9-33 | Трубопровод |
Загрузка ...
|
|
| 19 | Р9-34А | Трубопровод |
Загрузка ...
|
|
| 20 | Р9-36 | Трубопровод |
Загрузка ...
|
|
| 21 | Р9-39 | Трубопровод |
Загрузка ...
|
|
| 22 | Р 9-39-01 | Трубопровод |
Загрузка ...
|
|
| 23 | Р9-40 | Трубопровод |
Загрузка ...
|
|
| 24 | Р9-41 | Трубопровод |
Загрузка ...
|
|
| 25 | Р 9-42А | Трубопровод |
Загрузка ...
|
|
| 26 | Р 9-44 | Трубопровод |
Загрузка ...
|
|
| 27 | Р 9-45 | Трубопровод |
Загрузка ...
|
|
| 28 | Р 9-46 | Трубопровод |
Загрузка ...
|
|
| 29 | Р 9-47 | Трубопровод |
Загрузка ...
|
|
| 30 | Р 9-48А | Трубопровод |
Загрузка ...
|
|
| 31 | Р 9-49А | Трубопровод |
Загрузка ...
|
|
| 32 | Р 9-49А-01 | Трубопровод |
Загрузка ...
|
|
| 33 | Р 9-49-02 | Трубопровод |
Загрузка ...
|
|
| 34 | Р 9-50А | Трубопровод |
Загрузка ...
|
|
| 35 | Р 9-50А-01 | Трубопровод |
Загрузка ...
|
|
| 36 | Р 9-51 А | Трубопровод |
Загрузка ...
|
|
| 37 | Р 9-54А | Трубопровод |
Загрузка ...
|
|
| 38 | Р 9-55Б | Трубопровод |
Загрузка ...
|
|
| 39 | Р 9-56Б | Трубопровод |
Загрузка ...
|
|
| 40 | Р 9-57А | Трубопровод |
Загрузка ...
|
|
| 41 | Р 9-58А | Трубопровод |
Загрузка ...
|
|
| 42 | Р 9-59 | Трубопровод |
Загрузка ...
|
|
| 43 | Р 9-60 | Трубопровод |
Загрузка ...
|
|
| 44 | Р9-61А | Трубопровод |
Загрузка ...
|
|
| 45 | Р 9-62А | Трубопровод |
Загрузка ...
|
|
| 46 | Р 9-63А | Трубопровод |
Загрузка ...
|
|
| 47 | Р 9-66А | Трубопровод |
Загрузка ...
|
|
| 48 | Р 9-67А | Трубопровод |
Загрузка ...
|
|
| 49 | Р 9-68Б | Трубопровод |
Загрузка ...
|
|
| 50 | Р 9-76А | Трубопровод |
Загрузка ...
|
|
| 51 | Р9-79 | Трубопровод |
Загрузка ...
|
|
| 52 | Р 9-79-01 | Трубопровод |
Загрузка ...
|
|
| 53 | Р9-81Б | Трубопровод |
Загрузка ...
|
|
| 54 | Р 9-82А | Трубопровод |
Загрузка ...
|
|
| 55 | Р 9-84Г | Трубопровод |
Загрузка ...
|
|
| 56 | Р9-84Г-01 | Трубопровод |
Загрузка ...
|
|
| 57 | Р 9-85Г | Трубопровод |
Загрузка ...
|
|
| 58 | Р 9-85Г-01 | Трубопровод |
Загрузка ...
|
|
| 59 | Р9-100А | Трубопровод |
Загрузка ...
|
|
| 60 | Р 9-101 | Трубопровод |
Загрузка ...
|
|
| 61 | Р 9-102 | Трубопровод |
Загрузка ...
|
|
| 62 | Р 9-103 | Трубопровод |
Загрузка ...
|
|
| 63 | Р 9-104 | Трубопровод |
Загрузка ...
|
|
| 64 | Р 9-104-01 | Трубопровод |
Загрузка ...
|
|
| 65 | Р 9-105 | Трубопровод |
Загрузка ...
|
|
| 66 | Р 9-105-01 | Трубопровод |
Загрузка ...
|
|
| 67 | Р 9-106А | Трубопровод |
Загрузка ...
|
|
| 68 | Р 9-107А | Трубопровод |
Загрузка ...
|
|
| 69 | Р 9-108 А | Трубопровод |
Загрузка ...
|
|
| 70 | Р 9-108А-01 | Трубопровод |
Загрузка ...
|
|
| 71 | Р 9-109 | Трубопровод |
Загрузка ...
|
|
| 72 | Р 9-110 | Трубопровод |
Загрузка ...
|
|
| 73 | КДМ 9-4 19А | Трубопровод |
Загрузка ...
|
|
| 74 | КДМ 9-623 | Трубопровод |
Загрузка ...
|
|
| 75 | КДМ 9-616 | Трубопровод |
Загрузка ...
|
|
| 76 | Р8127А | Трубопровод |
Загрузка ...
|
|
| 77 | Р8129А | Трубопровод |
Загрузка ...
|
|
| 78 | Р9-6 | Тройник с полумуфтой |
Загрузка ...
|
|
| 79 | Р9-7 | Фланец с полумуфтами |
Загрузка ...
|
|
| 80 | Р9-8 | Фланец |
Загрузка ...
|
|
| 81 | Р9-9 | Фланец |
Загрузка ...
|
|
| 82 | Р9-10 | Клапан |
Загрузка ...
|
|
| 83 | Р9-12Б | Угольник |
Загрузка ...
|
|
| 84 | Р9-13А | Тройник |
Загрузка ...
|
|
| 85 | Р9-15 | Тройник |
Загрузка ...
|
|
| 86 | КДМ 9-523 | Угольник |
Загрузка ...
|
|
| 87 | КДМ 9-555 | Угольник |
Загрузка ...
|
|
| 88 | 54-60505 | Болт |
Загрузка ...
|
|
| 89 | 54-60506 | Болт |
Загрузка ...
|
|
| 90 | КДМ 6720 | Болт |
Загрузка ...
|
|
| 91 | 236-3017 | Проходите прямой |
Загрузка ...
|
|
| 92 | Р6238 | Проходник прямой |
Загрузка ...
|
|
| 93 | Р 6270 | Проходник прямой |
Загрузка ...
|
|
| 94 | КДМ 6565 | Тройник |
Загрузка ...
|
|
| 95 | КДМ 6567 | Тройник |
Загрузка ...
|
|
| 96 | Р6142 | Тройник |
Загрузка ...
|
|
| 97 | Р6271 | Тройник |
Загрузка ...
|
|
| 98 | КДМ 6600 | Штуцер переходной |
Загрузка ...
|
|
| 99 | КДМ 6600-01 | Штуцер |
Загрузка ...
|
|
| 100 | КДМ 6598 | Штуцер |
Загрузка ...
|
|
| 101 | КДМ 6598-02 | Штуцер |
Загрузка ...
|
|
| 102 | КДМ 6695 | Переходник верной |
Загрузка ...
|
|
| 103 | КДМ 6696 | Штуцер |
Загрузка ...
|
|
| 104 | Р6143 | Штуцер |
Загрузка ...
|
|
| 105 | Р6147 | Штуцер |
Загрузка ...
|
|
| 106 | КДМ 6609 | Штуцер |
Загрузка ...
|
|
| 107 | КДМ 60142 | Штуцер |
Загрузка ...
|
|
| 108 | КДМ 6717 | Штуцер |
Загрузка ...
|
|
| 109 | КДМ 60928 | Штуцер |
Загрузка ...
|
|
| 110 | КДМ 6601 | Угольник поворотный |
Загрузка ...
|
|
| 111 | 12.09.00.00.621 | Угольник поворотный |
Загрузка ...
|
|
| 112 | КДМ 6370 | Муфта угловая |
Загрузка ...
|
|
| 113 | Р9-70 | Рукав сборе |
Загрузка ...
|
|
| 114 | Р9-71 | Рукав сборе |
Загрузка ...
|
|
| 115 | Р 9-71-01 | Трубопровод |
Загрузка ...
|
|
| 116 | Р9-72 | Рукав сборе |
Загрузка ...
|
|
| 117 | Р 9-72-01 | Рукав сборе |
Загрузка ...
|
|
| 118 | Р9-73 | Рукав сборе |
Загрузка ...
|
|
| 119 | Н.036.87.070 | РВД I-08 в сборе |
Загрузка ...
|
|
| 120 | Н.036.87.080 | РВД I-08 в сборе |
Загрузка ...
|
|
| 121 | Н.036.87.090 | РВД I-08 в сборе |
Загрузка ...
|
|
| 122 | Н.036.87.110 | РВД I-08 в сборе |
Загрузка ...
|
|
| 123 | Н.036.87.120 | РВД I-08 в сборе |
Загрузка ...
|
|
| 124 | Н.036.87.120 | РВД I-08 в сборе |
Загрузка ...
|
|
| 125 | Н.036.87.170 | РВД I-08 в сборе |
Загрузка ...
|
|
| 126 | Н.036.84.070 | РВД II-012 в сборе |
Загрузка ...
|
|
| 127 | Н.036.85.190 | РВД II-016 в сборе |
Загрузка ...
|
|
| 128 | Н.036.67.100 | Полумуфта наружная |
Загрузка ...
|
|
| 129 | Н.036.67.200 | Полумуфта наружная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
