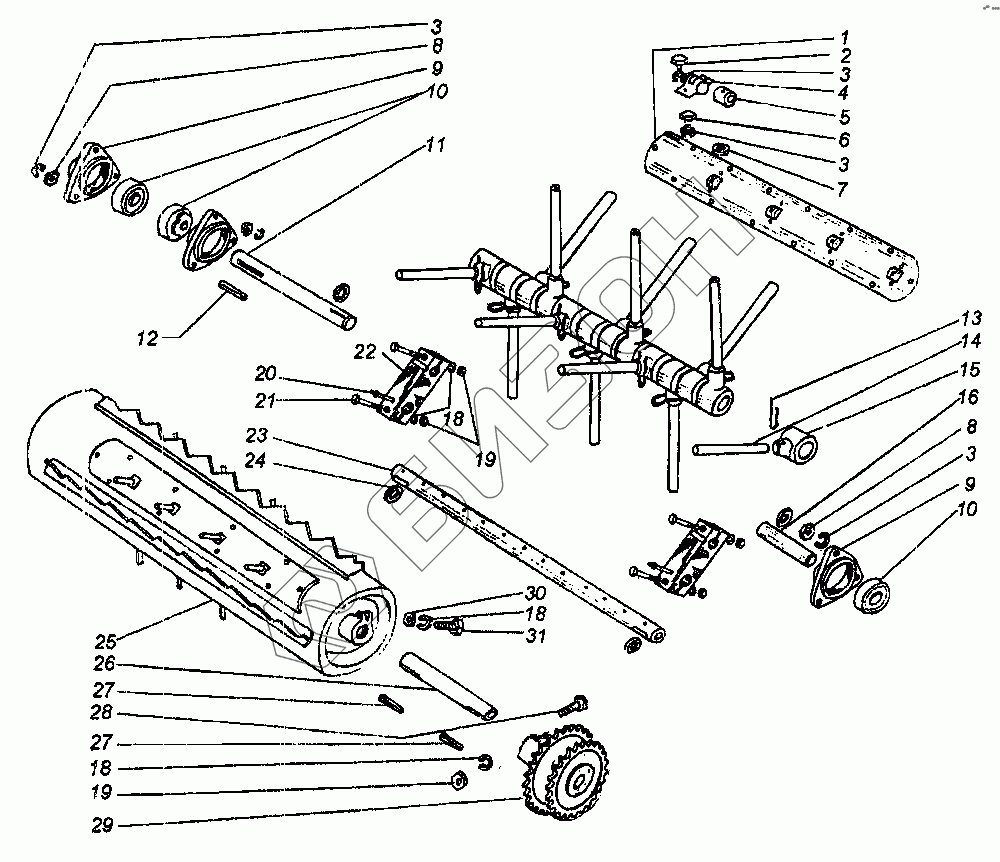

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Битер проставки
1
2
3
3
3
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
18
18
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЖКН 4220 | Крышка |
Загрузка ...
|
|
| 2 | М8-х20-7796 | Болт |
Загрузка ...
|
|
| 3 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 4 | 54-1-2-2-7 | Обойма |
Загрузка ...
|
|
| 5 | 54-00348 | Глазок |
Загрузка ...
|
|
| 6 | М8х16-7796 | Болт |
Загрузка ...
|
|
| 7 | 8-11371 | Шайба |
Загрузка ...
|
|
| 8 | М8-5915 | Гайка |
Загрузка ...
|
|
| 9 | Н027.103 | Корпус подшипника |
Загрузка ...
|
|
| 10 | 1680205С17 | Шарикоподшипник |
Загрузка ...
|
|
| 11 | ЖКН 6069 | Ось битера левая |
Загрузка ...
|
|
| 12 | 8х7х63- 23360 | Шпонка |
Загрузка ...
|
|
| 13 | 54-61967 | Шплинт |
Загрузка ...
|
|
| 14 | ЖКН 6190 | Палец |
Загрузка ...
|
|
| 15 | 54-10198 | Втулка пальца |
Загрузка ...
|
|
| 16 | ЖКН 6227 | Ось |
Загрузка ...
|
|
| 17 | ЖКН 6191 | Щека подвески |
Загрузка ...
|
|
| 18 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 19 | М12-5915 | Гайка |
Загрузка ...
|
|
| 20 | 1.3УХЛ1 | Масленка |
Загрузка ...
|
|
| 21 | М12х75-7795 | Болт |
Загрузка ...
|
|
| 22 | ЖКН 5-5-3-4 | Подвеска с трубой |
Загрузка ...
|
|
| 23 | ЖКН 5-5-2-3-1 | Труба с заглушками |
Загрузка ...
|
|
| 24 | 60144 | Шпонка |
Загрузка ...
|
|
| 25 | ЖКН 5-5-2-1 | Труба битера |
Загрузка ...
|
|
| 26 | ЖКН 6151 | Ось битера |
Загрузка ...
|
|
| 27 | 10х8х56-23360 | Шпонка |
Загрузка ...
|
|
| 28 | М12.х65-7795 | Болт |
Загрузка ...
|
|
| 29 | ЖКН 5-5-9 | Блок звездочек |
Загрузка ...
|
|
| 30 | М12х1,25-3915 | Гайка |
Загрузка ...
|
|
| 31 | М12х1,25х65-7795 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
