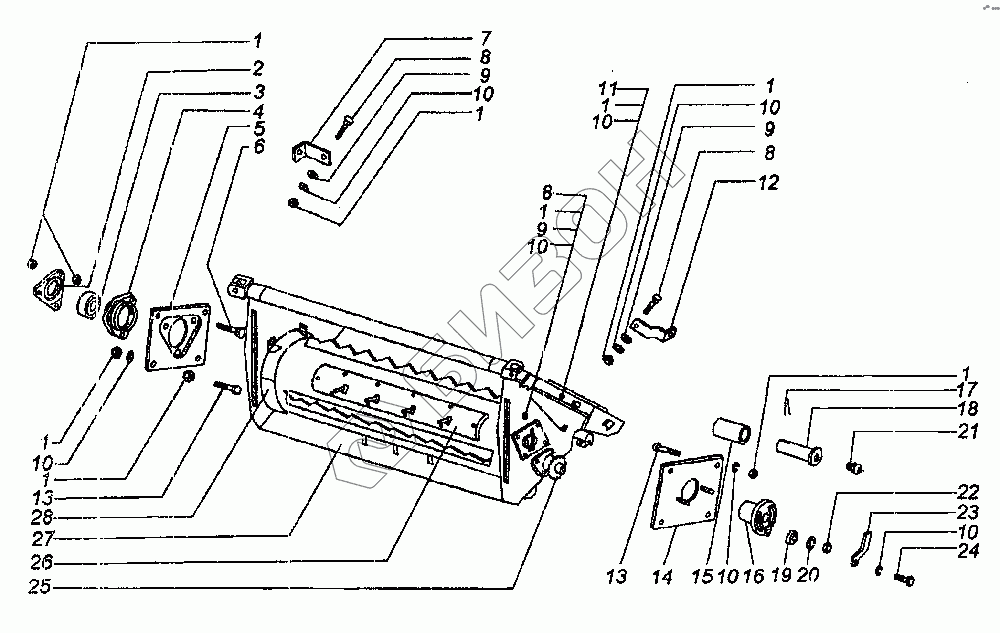

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Проставка
1
1
1
1
1
1
1
1
2
3
4
5
6
7
8
8
8
9
9
9
10
10
10
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-5915 | Гайка |
Загрузка ...
|
|
| 2 | А54-42343 | Крышка |
Загрузка ...
|
|
| 3 | 1680207С17 | Подшипник |
Загрузка ...
|
|
| 4 | Н027105 | Корпус подшипника |
Загрузка ...
|
|
| 5 | ЖКН 4222 | Плита |
Загрузка ...
|
|
| 6 | М10х40-7802 | Болт |
Загрузка ...
|
|
| 7 | ЖКН 5-5-7-01 | Кронштейн |
Загрузка ...
|
|
| 8 | М 10х25-7802 | Болт |
Загрузка ...
|
|
| 9 | 10-11371 | Шайба |
Загрузка ...
|
|
| 10 | 10-65Г-6402 | Шайба |
Загрузка ...
|
|
| 11 | М 10х50-78.02 | Болт |
Загрузка ...
|
|
| 12 | ЖКН 5-5-8 | Кронштейн |
Загрузка ...
|
|
| 13 | М 10х35-7796 | Болт |
Загрузка ...
|
|
| 14 | ЖКН 5-5-5-1 | Плита |
Загрузка ...
|
|
| 15 | 60502 | Ролик |
Загрузка ...
|
|
| 16 | 54-10122 | Втулка |
Загрузка ...
|
|
| 17 | 5х36-397 | Шплинт |
Загрузка ...
|
|
| 18 | 61160 | Палец |
Загрузка ...
|
|
| 19 | 20012 | Шайба |
Загрузка ...
|
|
| 20 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 21 | 1,34хЛ 1-19853 | Масленка |
Загрузка ...
|
|
| 22 | М12-5915 | Гайка |
Загрузка ...
|
|
| 23 | 50034 | Рычаг |
Загрузка ...
|
|
| 24 | М 10х20-7796 | Болт |
Загрузка ...
|
|
| 25 | ЖКН 5-5-3 | Контрпривод |
Загрузка ...
|
|
| 26 | ЖКН 5-5-2 | Битер |
Загрузка ...
|
|
| 27 | ЖКН 5-5-1 А | Корпус проставки |
Загрузка ...
|
|
| 28 | ЖКН 5-5-6 | Ограждение |
Загрузка ...
|
