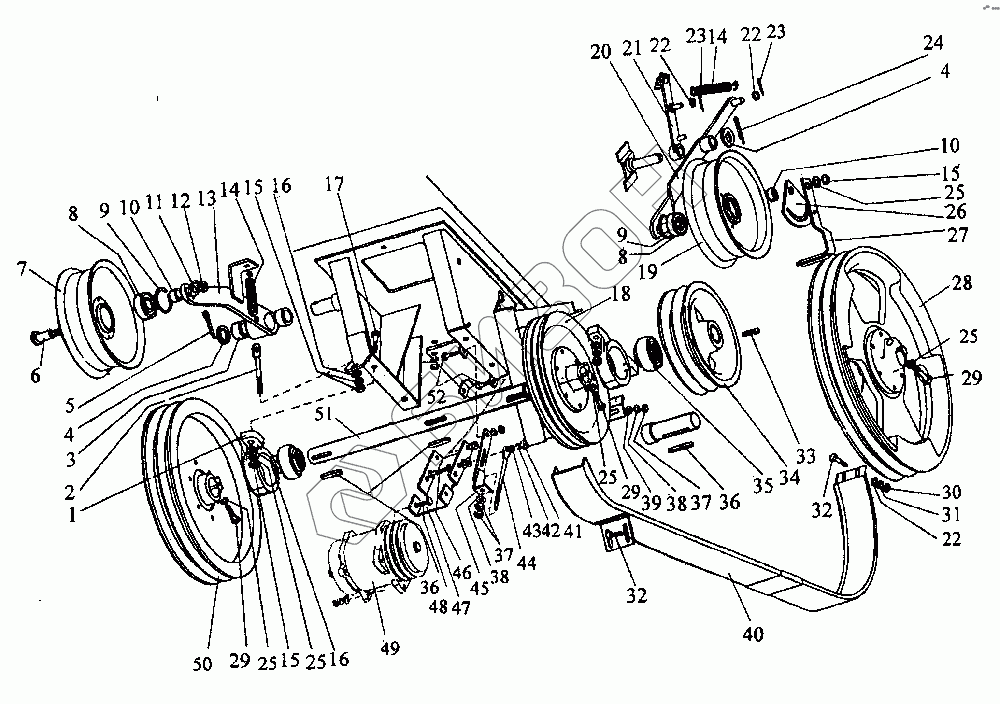

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Механизм привода шнека бункера
1
2
3
4
4
5
6
7
8
8
9
9
10
10
11
12
13
14
14
15
15
15
16
16
17
18
19
20
21
22
22
22
23
23
24
25
25
25
25
26
26
27
28
29
29
29
30
31
32
32
33
34
35
36
36
37
37
38
38
39
40
41
42
43
44
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н.027.005А | Корпус подшипника |
Загрузка ...
|
|
| 2 | КДМ 6380Б | Болт |
Загрузка ...
|
|
| 3 | 10198 | Втулка |
Загрузка ...
|
|
| 4 | А24хЗ,9.02.019 | Шайба |
Загрузка ...
|
|
| 5 | 5х40.019 | Шплинт |
Загрузка ...
|
|
| 6 | 60372 | Ось |
Загрузка ...
|
|
| 7 | КДМ 6-33-1-1 | Шкив натяжной |
Загрузка ...
|
|
| 8 | 180204 | Подшипник |
Загрузка ...
|
|
| 9 | С47 | Кольцо |
Загрузка ...
|
|
| 10 | 80121 | Втулка |
Загрузка ...
|
|
| 11 | 14.01.019 | Шайба |
Загрузка ...
|
|
| 12 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | Р6-18-1 | Рычаг |
Загрузка ...
|
|
| 14 | 44-60269А | Пружина |
Загрузка ...
|
|
| 15 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | А12х2.01.019 | Шайба |
Загрузка ...
|
|
| 17 | М12-6qх16.66.019 | Болт |
Загрузка ...
|
|
| 18 | [Шкив] | Шкив |
Загрузка ...
|
|
| 19 | КДМ 6-33-1-1 | Шкив натяжной |
Загрузка ...
|
|
| 20 | [Рычаг] | Рычаг |
Загрузка ...
|
|
| 21 | Р6-27 | Рычаг |
Загрузка ...
|
|
| 22 | А10.01.019 | Шайба |
Загрузка ...
|
|
| 23 | 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 24 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 25 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 26 | [Сектор] | Сектор |
Загрузка ...
|
|
| 27 | КД 5441А | Кронштейн |
Загрузка ...
|
|
| 28 | Р6-29 | Шкив в сборе |
Загрузка ...
|
|
| 29 | М12-6qх55.66.019 | Болт |
Загрузка ...
|
|
| 30 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 32 | М10-6qх25.66.019 | Болт |
Загрузка ...
|
|
| 33 | 54-61810 | Шпонка |
Загрузка ...
|
|
| 34 | КДМ 1158А | Шкив |
Загрузка ...
|
|
| 35 | 1680207 КС17 | Шарикоподшипник |
Загрузка ...
|
|
| 36 | 10х8х90 | Шпонка |
Загрузка ...
|
|
| 37 | М8х6Н.6.019 | Гайка |
Загрузка ...
|
|
| 38 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 39 | А8.01.019 | Шайба |
Загрузка ...
|
|
| 40 | Р6-28 | Успокоитель нижний |
Загрузка ...
|
|
| 41 | М6х6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 43 | А6х1, 4.0 1.09 | Шайба |
Загрузка ...
|
|
| 44 | 44-60270 | Винт с ушком |
Загрузка ...
|
|
| 46 | М6х6qх30.66.019 | Болт |
Загрузка ...
|
|
| 47 | Р 40151 | Качалка |
Загрузка ...
|
|
| 48 | М10х6qх35.66.019 | Болт |
Загрузка ...
|
|
| 49 | 805-11М0д6321 | Компрессор |
Загрузка ...
|
|
| 50 | Р 6-20ПМ | Шкив в сборе |
Загрузка ...
|
|
| 51 | Р 6085П | Вал контрпривода |
Загрузка ...
|
|
| 52 | М8х6qх25.66.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
