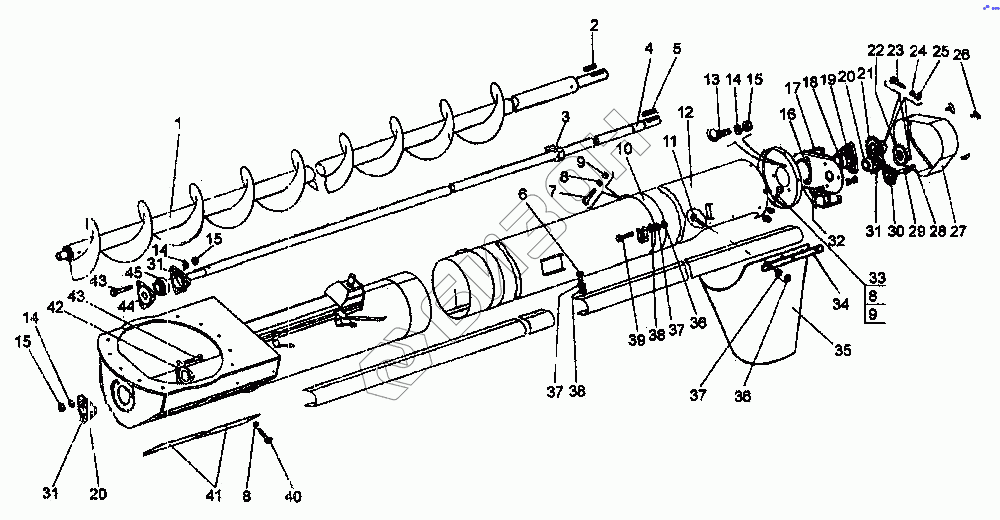

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Устройство выгрузное
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
13
13
14
14
14
15
15
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
36
36
37
37
37
38
39
40
41
42
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Р12.60.01.00.000П | Шнек выгрузной |
Загрузка ...
|
|
| 2 | 10х8х50 | Шпонка |
Загрузка ...
|
|
| 3 | Р12.60.00.00.002 | Подшипник |
Загрузка ...
|
|
| 4 | Р12.60.07.00.000ПМ | Вал |
Загрузка ...
|
|
| 5 | 8х7х40 | Шпонка |
Загрузка ...
|
|
| 6 | М6-6qх16.66.019 | Болт |
Загрузка ...
|
|
| 7 | М8х30.48.019 | Болт |
Загрузка ...
|
|
| 8 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | М8-646 | Гайка |
Загрузка ...
|
|
| 10 | Р12.60.04.00.000П | Хомут |
Загрузка ...
|
|
| 11 | М6х20.46.019 | Болт |
Загрузка ...
|
|
| 12 | Р12.60.02.00.000ПМ | Корпус |
Загрузка ...
|
|
| 13 | М10х40.45.019 | Болт |
Загрузка ...
|
|
| 14 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 15 | М10-6Н6.019 | Гайка |
Загрузка ...
|
|
| 16 | Р12.60.00.00.407 | Крышка |
Загрузка ...
|
|
| 17 | Р12.60.05.00.000ПМ | Фланец |
Загрузка ...
|
|
| 18 | 1680206К7Т2С17 | Подшипник |
Загрузка ...
|
|
| 19 | Н.027.105РТМ-А23. 2.027-86 | Корпус подшипника |
Загрузка ...
|
|
| 20 | 1580207К712С17 | Подшипник |
Загрузка ...
|
|
| 20 | 1580207К712С27 | Подшипник |
Загрузка ...
|
|
| 21 | Р12.60.08.00.000П | Звездочка |
Загрузка ...
|
|
| 22 | Р12.60.09.00.000П | Звездочка |
Загрузка ...
|
|
| 23 | М12-6qх50.56.019 | Болт |
Загрузка ...
|
|
| 24 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 25 | М12-6Н6.019 | Гайка |
Загрузка ...
|
|
| 26 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 27 | Р12.60.03.00.000ПМ | Щиток |
Загрузка ...
|
|
| 28 | М14-5915 | Гайка |
Загрузка ...
|
|
| 29 | 14-11371 | Шайба |
Загрузка ...
|
|
| 30 | Р6-3-8 | Звездочка натяжная |
Загрузка ...
|
|
| 31 | Н.027.105РТМ-А23. 2.027-86 | Корпус подшипника |
Загрузка ...
|
|
| 32 | М10х40.45.019 | Болт |
Загрузка ...
|
|
| 33 | М8.6qх20.66.019 | Болт |
Загрузка ...
|
|
| 34 | Р12.60.00.00.50П | Планка |
Загрузка ...
|
|
| 35 | Р12.60.00.00.001 | Лоток |
Загрузка ...
|
|
| 36 | М6-6Н6.019 | Гайка |
Загрузка ...
|
|
| 37 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 38 | А6.02.СтЗ.019 | Шайба |
Загрузка ...
|
|
| 39 | М6х35.46.019 | Болт |
Загрузка ...
|
|
| 40 | М8-6qх16.66.019 | Болт |
Загрузка ...
|
|
| 41 | Р12.60.00.00.403 | Крышка |
Загрузка ...
|
|
| 42 | КДМ 40039А | Крышка |
Загрузка ...
|
|
| 43 | М10х35.45.019 | Болт |
Загрузка ...
|
|
| 44 | КДМ 40508 | Крышка |
Загрузка ...
|
|
| 45 | 1680206К7Т2С17 | Подшипник |
Загрузка ...
|
|
| 45 | 1680206К7Т2С27 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
