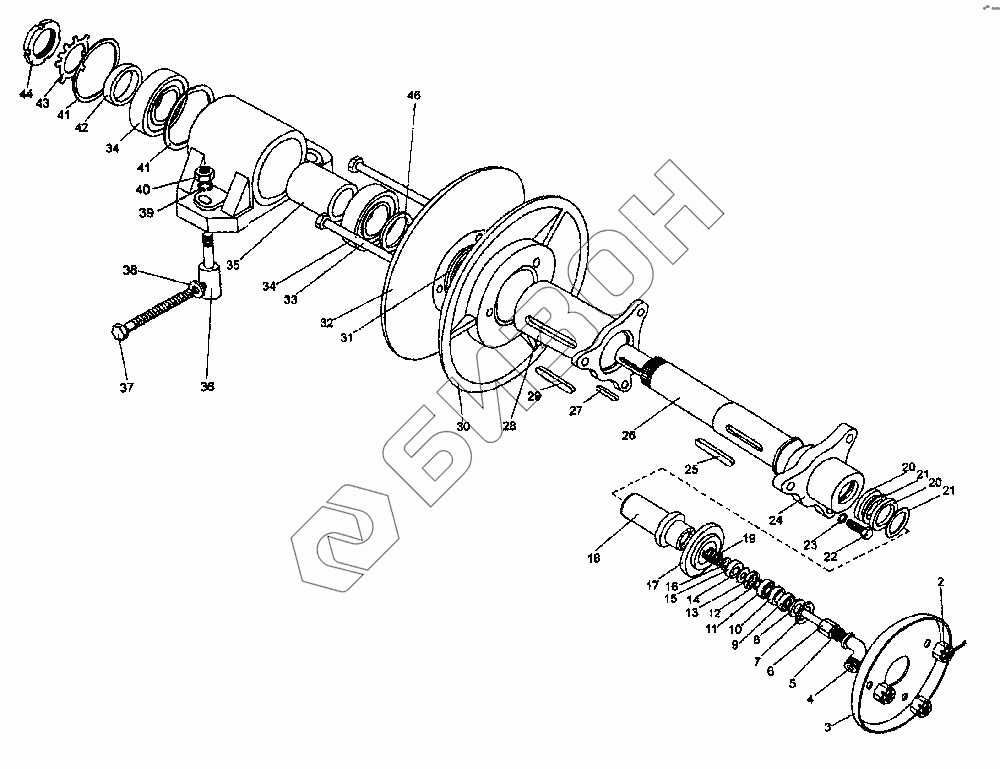

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Шкив вариатора нижний
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
41
42
43
44
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3,2х32.019 | Шплинт |
Загрузка ...
|
|
| 2 | М12-6Н.5.019 | Гайка |
Загрузка ...
|
|
| 3 | 12.21.15.00.408 | Диск |
Загрузка ...
|
|
| 4 | ГА-83301 | Угольник |
Загрузка ...
|
|
| 5 | 008-012-25-2-2 | Кольцо |
Загрузка ...
|
|
| 6 | ГА-83602 | Ось |
Загрузка ...
|
|
| 7 | ГА-83403 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | ГА-83401 | Кольцо |
Загрузка ...
|
|
| 9 | 60027 | Подшипник |
Загрузка ...
|
|
| 10 | ГА-83804 | Втулка |
Загрузка ...
|
|
| 11 | 6027 | Подшипник |
Загрузка ...
|
|
| 12 | ГА-83402 | Шайба |
Загрузка ...
|
|
| 13 | ГА-83307 | Шайба |
Загрузка ...
|
|
| 14 | ГА-83002 | Шайба защитная |
Загрузка ...
|
|
| 15 | ГА-83001 | Манжета уплотнительная |
Загрузка ...
|
|
| 16 | ГА-83004 | Шайба |
Загрузка ...
|
|
| 17 | ГА-83611 | Втулка |
Загрузка ...
|
|
| 18 | ГА-83601 | Плунжер |
Загрузка ...
|
|
| 19 | ГА-83605 | Пружина |
Загрузка ...
|
|
| 20 | 032-040-46-2-2 | Кольцо |
Загрузка ...
|
|
| 21 | ГА-83003 | Кольцо защитное |
Загрузка ...
|
|
| 22 | М10-6gх35.88.016 | Болт |
Загрузка ...
|
|
| 23 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | ГА-83101 | Корпус |
Загрузка ...
|
|
| 25 | 12х8х56 | Шпонка |
Загрузка ...
|
|
| 26 | ЖКН 6-2-58 | Вал |
Загрузка ...
|
|
| 27 | 8х7х40 | Шпонка |
Загрузка ...
|
|
| 28 | ЖКН 6201 | Ступица |
Загрузка ...
|
|
| 29 | 16х10х70 | Шпонка |
Загрузка ...
|
|
| 30 | ЖКН 1038 | Диск неподвижный |
Загрузка ...
|
|
| 31 | ЖКН 6-2-65 | Кольцо распорное |
Загрузка ...
|
|
| 32 | ЖКН 1041-01 | Диск подвижный |
Загрузка ...
|
|
| 33 | ЖКН 6197 | Болт |
Загрузка ...
|
|
| 34 | 18С508С17 | Подшипник |
Загрузка ...
|
|
| 35 | ЖКН 8-2-10 | Втулка |
Загрузка ...
|
|
| 36 | ЖКН 6-2-64 | Ось |
Загрузка ...
|
|
| 37 | 200.00.601 | Болт |
Загрузка ...
|
|
| 38 | С 12.01.019 | Шайба |
Загрузка ...
|
|
| 39 | 16.65Г.019 | Шайба |
Загрузка ...
|
|
| 40 | М16-6Н.6.016 | Гайка |
Загрузка ...
|
|
| 41 | 54-43494 | Кольцо пружинное |
Загрузка ...
|
|
| 42 | 80441 | Кольцо распорное |
Загрузка ...
|
|
| 43 | МБ8 | Шайба |
Загрузка ...
|
|
| 44 | КМ 8 | Гайка |
Загрузка ...
|
|
| 45 | 12.01.01.13.107 | Корпус |
Загрузка ...
|
|
| 46 | ЖКН 82 10-01 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
