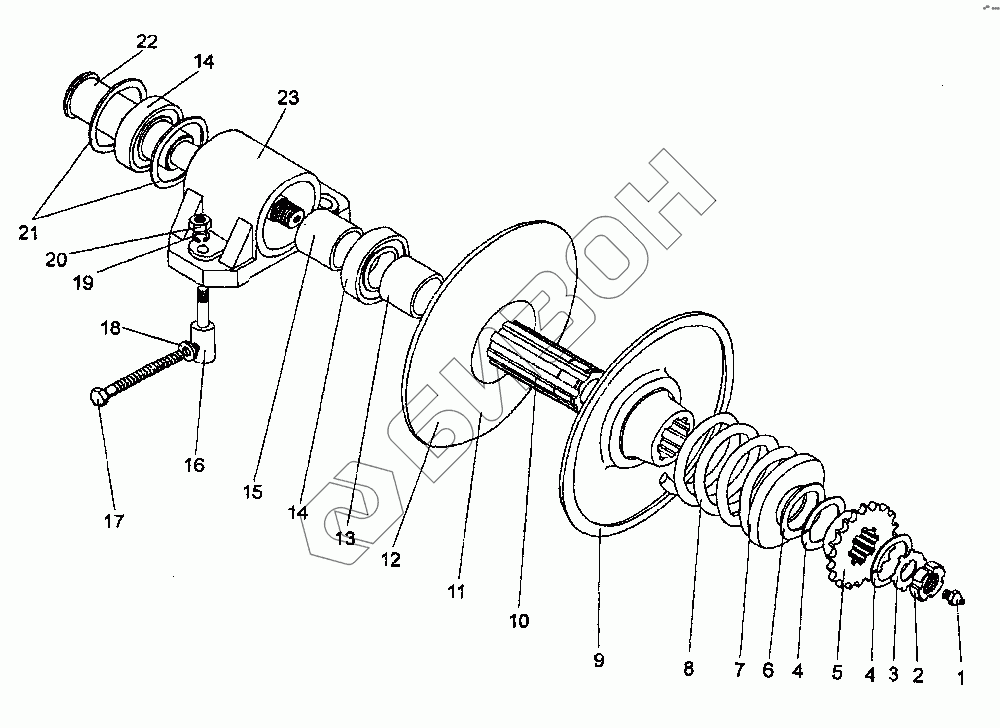

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Шкив вариатора верхний
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1,ЗЦ6Хр | Масленка |
Загрузка ...
|
|
| 2 | ЖКН 6045 | Гайка |
Загрузка ...
|
|
| 3 | ЖКН 4142 | Шайба |
Загрузка ...
|
|
| 4 | В50 Г0СТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 5 | 12.01.01.19.604 | Звездочка |
Загрузка ...
|
|
| 6 | 12.01.01.19.801 | Кольцо |
Загрузка ...
|
|
| 7 | 12.01.01.19.407 | Обойма |
Загрузка ...
|
|
| 8 | 12.21.18.00.605А | Пружина |
Загрузка ...
|
|
| 9 | ЖКН 1040 | Диск подвижный |
Загрузка ...
|
|
| 10 | ЖКН 6199 | Ступица |
Загрузка ...
|
|
| 11 | ЖКН 1042 | Диск неподвижный |
Загрузка ...
|
|
| 12 | ЖКН 5-2-68-1-1 | Диск со ступицей |
Загрузка ...
|
|
| 13 | ЖКН 82Н | Втулка |
Загрузка ...
|
|
| 14 | 180508С17 | Подшипник |
Загрузка ...
|
|
| 15 | ЖКН 8-2-10 | Втулка |
Загрузка ...
|
|
| 16 | ЖКН 6-2-64 | Ось |
Загрузка ...
|
|
| 17 | 200.00.601 | Болт |
Загрузка ...
|
|
| 18 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 16.65Г.019 | Шайба |
Загрузка ...
|
|
| 20 | М16-6Н.6.016 | Гайка |
Загрузка ...
|
|
| 21 | 54-43494 | Кольцо пружинное |
Загрузка ...
|
|
| 22 | 51ЖН-6257 | Вал |
Загрузка ...
|
|
| 23 | 12.01.01.13.107 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
