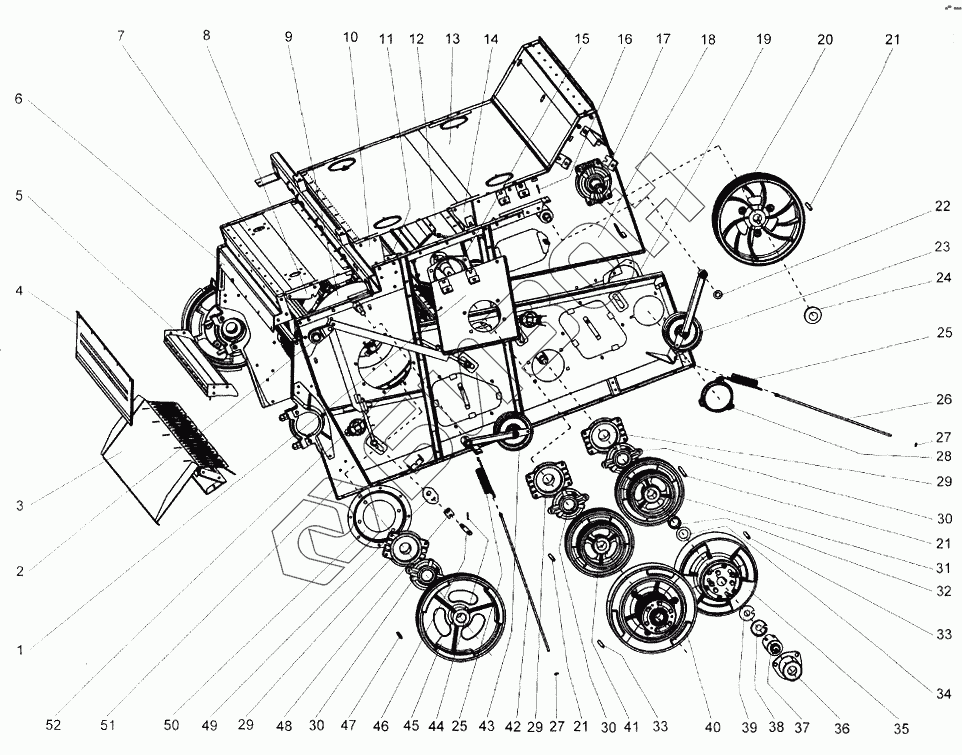

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Аппарат молотильный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
25
26
27
27
28
29
29
29
30
30
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.22.03.00.405 A | Фланец битера промежуточного |
Загрузка ...
|
|
| 2 | 960.22.23.00.000 A | Вал торсиона |
Загрузка ...
|
|
| 3 | 960.22.32.00.000 В | Камнеуловитель |
Загрузка ...
|
|
| 4 | 960.22.00.01.000 A | Крышка |
Загрузка ...
|
|
| 5 | 960.22.34.00.000 | Связь |
Загрузка ...
|
|
| 6 | 960.22.04.04.000 | Связь верхняя |
Загрузка ...
|
|
| 7 | 960.22.04.00.416 Б | Лист крыши передний |
Загрузка ...
|
|
| 8 | 960.22.04.05.000 | Балка площадки |
Загрузка ...
|
|
| 9 | 960.22.08.00.000 Г-01 | Барабан молотильный |
Загрузка ...
|
|
| 10 | 960.22.04.01.000 Б | Балка передняя |
Загрузка ...
|
|
| 11 | 960.22.07.00.000 | Отсекатель первого барабана |
Загрузка ...
|
|
| 12 | 960.22.09.00.000 A-01 | Битер промежуточный |
Загрузка ...
|
|
| 13 | 960.22.04.00.401 Б | Лист крыши |
Загрузка ...
|
|
| 14 | 960.22.04.02.000 A | Жесткость передняя |
Загрузка ...
|
|
| 15 | 970.22.28.01.000 | Фланец |
Загрузка ...
|
|
| 16 | 4x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 17 | 960.22.00.00.408 | Кронштейн шахты |
Загрузка ...
|
|
| 18 | 960.22.05.00.000 A | Блок ворошителя |
Загрузка ...
|
|
| 19 | 12.21.00.00.401 | Фланец опорный |
Загрузка ...
|
|
| 20 | 970.22.80.00.102 A | Шкив |
Загрузка ...
|
|
| 21 | 14x9x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 22 | A.24.02.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | 960.22.40.00.000 | Шкив натяжной |
Загрузка ...
|
|
| 24 | КДМ 2-191 A | Шайба |
Загрузка ...
|
|
| 25 | КДМ 6040 | Пружина |
Загрузка ...
|
|
| 26 | КДМ 6890-04 | Тяга |
Загрузка ...
|
|
| 27 | КДМ 6935 | Шайба сферическая |
Загрузка ...
|
|
| 28 | КДМ 0130 А | Фланец |
Загрузка ...
|
|
| 29 | КДМ 2-302 | Подшипник |
Загрузка ...
|
|
| 30 | КДМ 2-8-9 | Крышка подшипника |
Загрузка ...
|
|
| 31 | 970.20.00.00.105 Б | Шкив приемный |
Загрузка ...
|
|
| 32 | 960.22.00.00.801 | Втулка |
Загрузка ...
|
|
| 33 | 14x9x160 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 34 | 960.22.00.00.406 | Шайба |
Загрузка ...
|
|
| 35 | 960.22.21.00.000 | Шкив вариатора ведущий |
Загрузка ...
|
|
| 36 | 960.22.00.06.000 | Кожух |
Загрузка ...
|
|
| 37 | K3K-10.09.01.010 | Гидроцилиндр |
Загрузка ...
|
|
| 38 | 960.22.00.00.402 | Шайба |
Загрузка ...
|
|
| 39 | 960.22.00.00.403 | Шайба |
Загрузка ...
|
|
| 40 | 960.22.24.00.000 | Шкив вариатора барабана |
Загрузка ...
|
|
| 41 | 970.22.09.00.119 | Шкив |
Загрузка ...
|
|
| 42 | КДМ 6890-03 | Тяга |
Загрузка ...
|
|
| 43 | 960.22.42.00.000 | Устройство натяжное |
Загрузка ...
|
|
| 44 | 4x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 45 | 970.22.08.00.103 A | Шкив |
Загрузка ...
|
|
| 46 | КДМ 6059 A | Палец |
Загрузка ...
|
|
| 47 | 14x9x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 48 | 12.22.00.00.405 | Прижим |
Загрузка ...
|
|
| 49 | КДМ 4142-10 | Заслонка |
Загрузка ...
|
|
| 50 | КДМ 4137 Б | Фланец переходной |
Загрузка ...
|
|
| 51 | 960.22.01.00.000 Б | Секция панели передняя левая |
Загрузка ...
|
|
| 52 | 960.22.15.00.000 Е | Подбарабанье первого барабана |
Загрузка ...
|
|
| 53 | 960.22.00.00.618 Г | Вал главного контрпривода |
Загрузка ...
|
|
| 54 | 960.22.02.00.000 Б | Секция панели передняя правая |
Загрузка ...
|
|
| 55 | КДМ 6890-02 | Тяга |
Загрузка ...
|
|
| 56 | КДМ 6890 | Тяга |
Загрузка ...
|
|
| 57 | 44Б-2-38 | Труба распорная (47855110036) |
Загрузка ...
|
|
| 58 | КДМ 2-87 | Крышка люка |
Загрузка ...
|
|
| 59 | 960.22.03.00.405 А-01 | Фланец битера промежуточного |
Загрузка ...
|
|
| 60 | ЕДЦГ 037.000-07 А ТУ4785-010-05785856-04 | Гидроцилиндр |
Загрузка ...
|
|
| 61 | 960.22.11.00.000 | Фланец |
Загрузка ...
|
|
| 62 | 960.02.06.00.000 А | Шкив |
Загрузка ...
|
|
| 63 | 960.22.30.00.521 А | Направляющая |
Загрузка ...
|
|
| 64 | 960.22.30.10.000 А | Успокоитель нижний |
Загрузка ...
|
|
| 65 | 960.22.00.04.000 | Ролик |
Загрузка ...
|
|
| 66 | 960.22.00.03.000 | Муфта |
Загрузка ...
|
|
| 67 | 12x8x45 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 68 | 960.22.30.30.000 В | Устройство натяжное |
Загрузка ...
|
|
| 69 | 12x8x56 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 70 | 960.22.30.20.000 Б | Кожух |
Загрузка ...
|
|
| 71 | 960.21.15.00.000 Г | Контрпривод вентилятора |
Загрузка ...
|
|
| 72 | 960.22.43.00.000 А | Шкив натяжной |
Загрузка ...
|
|
| 73 | 960.20.35.00.000 А | Шкив натяжной |
Загрузка ...
|
|
| 74 | 960.06 03.30.000 А | Блок звездочек |
Загрузка ...
|
|
| 75 | 970.22.80.00.104 В | Шкив |
Загрузка ...
|
|
| 76 | КДМ 4888 | Шайба |
Загрузка ...
|
|
| 77 | 960.22.26.00.000 Д-01 | Тяга передняя |
Загрузка ...
|
|
| 78 | 6-16b12х50.10.Ц9 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 79 | 4x22.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 80 | 54-61809 | Шпонка |
Загрузка ...
|
|
| 81 | 960.22.31.00.000 | Рычаг |
Загрузка ...
|
|
| 82 | КДМ 8242 | Втулка |
Загрузка ...
|
|
| 83 | КДМ 8096 | Втулка |
Загрузка ...
|
|
| 84 | А.16.02.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 85 | 960.22.23.00.000 А | Вал торсиона |
Загрузка ...
|
|
| 86 | А.14.04.20.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 87 | 6-16b12x45.10Ц9 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 88 | 960.22.26.00.000 Д | Тяга передняя |
Загрузка ...
|
|
| 89 | 960.22.27.00.000 Г-01 | Тяга задняя |
Загрузка ...
|
|
| 90 | 960.22.27.00.000 Г | Тяга задняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
