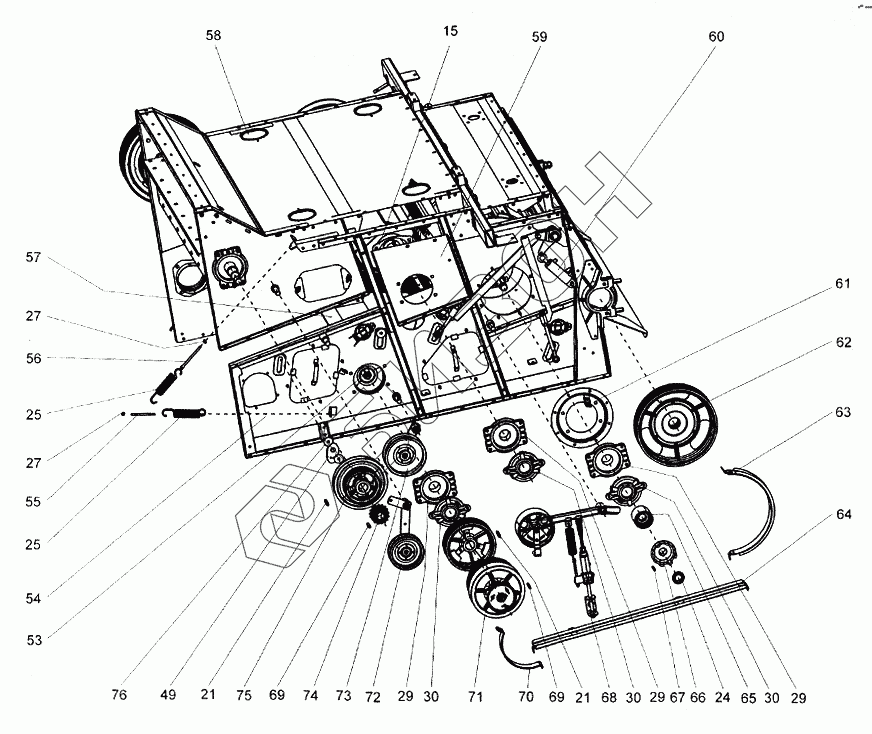

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Аппарат молотильный
15
21
21
24
25
25
27
27
29
29
29
30
30
30
49
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.22.03.00.405 A | Фланец битера промежуточного |
Загрузка ...
|
|
| 2 | 960.22.23.00.000 A | Вал торсиона |
Загрузка ...
|
|
| 3 | 960.22.32.00.000 В | Камнеуловитель |
Загрузка ...
|
|
| 4 | 960.22.00.01.000 A | Крышка |
Загрузка ...
|
|
| 5 | 960.22.34.00.000 | Связь |
Загрузка ...
|
|
| 6 | 960.22.04.04.000 | Связь верхняя |
Загрузка ...
|
|
| 7 | 960.22.04.00.416 Б | Лист крыши передний |
Загрузка ...
|
|
| 8 | 960.22.04.05.000 | Балка площадки |
Загрузка ...
|
|
| 9 | 960.22.08.00.000 Г-01 | Барабан молотильный |
Загрузка ...
|
|
| 10 | 960.22.04.01.000 Б | Балка передняя |
Загрузка ...
|
|
| 11 | 960.22.07.00.000 | Отсекатель первого барабана |
Загрузка ...
|
|
| 12 | 960.22.09.00.000 A-01 | Битер промежуточный |
Загрузка ...
|
|
| 13 | 960.22.04.00.401 Б | Лист крыши |
Загрузка ...
|
|
| 14 | 960.22.04.02.000 A | Жесткость передняя |
Загрузка ...
|
|
| 15 | 970.22.28.01.000 | Фланец |
Загрузка ...
|
|
| 16 | 4x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 17 | 960.22.00.00.408 | Кронштейн шахты |
Загрузка ...
|
|
| 18 | 960.22.05.00.000 A | Блок ворошителя |
Загрузка ...
|
|
| 19 | 12.21.00.00.401 | Фланец опорный |
Загрузка ...
|
|
| 20 | 970.22.80.00.102 A | Шкив |
Загрузка ...
|
|
| 21 | 14x9x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 22 | A.24.02.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | 960.22.40.00.000 | Шкив натяжной |
Загрузка ...
|
|
| 24 | КДМ 2-191 A | Шайба |
Загрузка ...
|
|
| 25 | КДМ 6040 | Пружина |
Загрузка ...
|
|
| 26 | КДМ 6890-04 | Тяга |
Загрузка ...
|
|
| 27 | КДМ 6935 | Шайба сферическая |
Загрузка ...
|
|
| 28 | КДМ 0130 А | Фланец |
Загрузка ...
|
|
| 29 | КДМ 2-302 | Подшипник |
Загрузка ...
|
|
| 30 | КДМ 2-8-9 | Крышка подшипника |
Загрузка ...
|
|
| 31 | 970.20.00.00.105 Б | Шкив приемный |
Загрузка ...
|
|
| 32 | 960.22.00.00.801 | Втулка |
Загрузка ...
|
|
| 33 | 14x9x160 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 34 | 960.22.00.00.406 | Шайба |
Загрузка ...
|
|
| 35 | 960.22.21.00.000 | Шкив вариатора ведущий |
Загрузка ...
|
|
| 36 | 960.22.00.06.000 | Кожух |
Загрузка ...
|
|
| 37 | K3K-10.09.01.010 | Гидроцилиндр |
Загрузка ...
|
|
| 38 | 960.22.00.00.402 | Шайба |
Загрузка ...
|
|
| 39 | 960.22.00.00.403 | Шайба |
Загрузка ...
|
|
| 40 | 960.22.24.00.000 | Шкив вариатора барабана |
Загрузка ...
|
|
| 41 | 970.22.09.00.119 | Шкив |
Загрузка ...
|
|
| 42 | КДМ 6890-03 | Тяга |
Загрузка ...
|
|
| 43 | 960.22.42.00.000 | Устройство натяжное |
Загрузка ...
|
|
| 44 | 4x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 45 | 970.22.08.00.103 A | Шкив |
Загрузка ...
|
|
| 46 | КДМ 6059 A | Палец |
Загрузка ...
|
|
| 47 | 14x9x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 48 | 12.22.00.00.405 | Прижим |
Загрузка ...
|
|
| 49 | КДМ 4142-10 | Заслонка |
Загрузка ...
|
|
| 50 | КДМ 4137 Б | Фланец переходной |
Загрузка ...
|
|
| 51 | 960.22.01.00.000 Б | Секция панели передняя левая |
Загрузка ...
|
|
| 52 | 960.22.15.00.000 Е | Подбарабанье первого барабана |
Загрузка ...
|
|
| 53 | 960.22.00.00.618 Г | Вал главного контрпривода |
Загрузка ...
|
|
| 54 | 960.22.02.00.000 Б | Секция панели передняя правая |
Загрузка ...
|
|
| 55 | КДМ 6890-02 | Тяга |
Загрузка ...
|
|
| 56 | КДМ 6890 | Тяга |
Загрузка ...
|
|
| 57 | 44Б-2-38 | Труба распорная (47855110036) |
Загрузка ...
|
|
| 58 | КДМ 2-87 | Крышка люка |
Загрузка ...
|
|
| 59 | 960.22.03.00.405 А-01 | Фланец битера промежуточного |
Загрузка ...
|
|
| 60 | ЕДЦГ 037.000-07 А ТУ4785-010-05785856-04 | Гидроцилиндр |
Загрузка ...
|
|
| 61 | 960.22.11.00.000 | Фланец |
Загрузка ...
|
|
| 62 | 960.02.06.00.000 А | Шкив |
Загрузка ...
|
|
| 63 | 960.22.30.00.521 А | Направляющая |
Загрузка ...
|
|
| 64 | 960.22.30.10.000 А | Успокоитель нижний |
Загрузка ...
|
|
| 65 | 960.22.00.04.000 | Ролик |
Загрузка ...
|
|
| 66 | 960.22.00.03.000 | Муфта |
Загрузка ...
|
|
| 67 | 12x8x45 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 68 | 960.22.30.30.000 В | Устройство натяжное |
Загрузка ...
|
|
| 69 | 12x8x56 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 70 | 960.22.30.20.000 Б | Кожух |
Загрузка ...
|
|
| 71 | 960.21.15.00.000 Г | Контрпривод вентилятора |
Загрузка ...
|
|
| 72 | 960.22.43.00.000 А | Шкив натяжной |
Загрузка ...
|
|
| 73 | 960.20.35.00.000 А | Шкив натяжной |
Загрузка ...
|
|
| 74 | 960.06 03.30.000 А | Блок звездочек |
Загрузка ...
|
|
| 75 | 970.22.80.00.104 В | Шкив |
Загрузка ...
|
|
| 76 | КДМ 4888 | Шайба |
Загрузка ...
|
|
| 77 | 960.22.26.00.000 Д-01 | Тяга передняя |
Загрузка ...
|
|
| 78 | 6-16b12х50.10.Ц9 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 79 | 4x22.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 80 | 54-61809 | Шпонка |
Загрузка ...
|
|
| 81 | 960.22.31.00.000 | Рычаг |
Загрузка ...
|
|
| 82 | КДМ 8242 | Втулка |
Загрузка ...
|
|
| 83 | КДМ 8096 | Втулка |
Загрузка ...
|
|
| 84 | А.16.02.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 85 | 960.22.23.00.000 А | Вал торсиона |
Загрузка ...
|
|
| 86 | А.14.04.20.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 87 | 6-16b12x45.10Ц9 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 88 | 960.22.26.00.000 Д | Тяга передняя |
Загрузка ...
|
|
| 89 | 960.22.27.00.000 Г-01 | Тяга задняя |
Загрузка ...
|
|
| 90 | 960.22.27.00.000 Г | Тяга задняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
