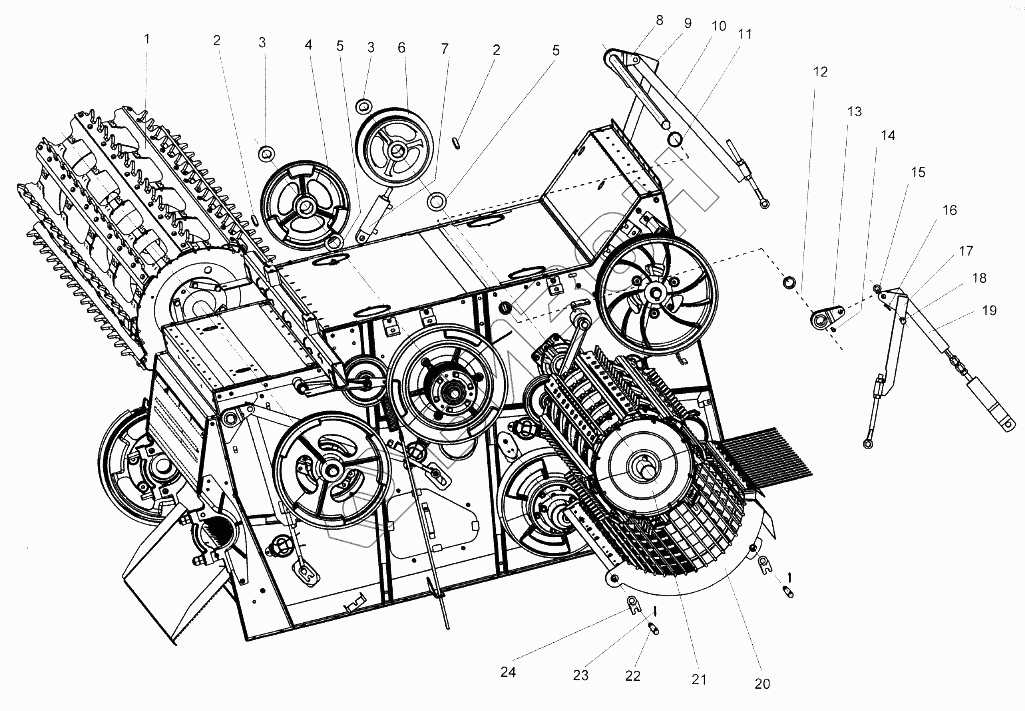

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960. Аппарат молотильный
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.22.08.00.000Г | Барабан молотильный |
Загрузка ...
|
|
| 2 | 14x9x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 3 | КДМ 2-191 A | Шайба |
Загрузка ...
|
|
| 4 | 960.22.00.00.121 | Шкив |
Загрузка ...
|
|
| 5 | КДМ 4017 | Шайба |
Загрузка ...
|
|
| 6 | 960.22.00.00.119 | Шкив |
Загрузка ...
|
|
| 7 | ЕДЦГ 037.000-07 A | Гидроцилиндр |
Загрузка ...
|
|
| 8 | 960.22.23.00.000 A | Вал торсиона |
Загрузка ...
|
|
| 9 | 960.22.33.00.000-01 | Тяга передняя |
Загрузка ...
|
|
| 10 | 960.22.29.00.000-01 | Тяга задняя |
Загрузка ...
|
|
| 11 | КДМ 8096 | Втулка |
Загрузка ...
|
|
| 12 | КДМ 8242 | Втулка |
Загрузка ...
|
|
| 13 | 960.22.31.00.000 | Рычаг |
Загрузка ...
|
|
| 14 | 54-61809 | Шпонка |
Загрузка ...
|
|
| 15 | A.16.02.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 16 | 4x22.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 17 | 960.22.26.00.000Д-01 | Тяга передняя |
Загрузка ...
|
|
| 18 | 6-16b12х50.10.Ц9 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 19 | 960.22.27.00.000 Г | Тяга задняя |
Загрузка ...
|
|
| 20 | 960.22.25.00.000 | Подбарабанье второго барабана |
Загрузка ...
|
|
| 21 | 960.22.17.00.000 А | Барабан второй |
Загрузка ...
|
|
| 22 | КДМ 6059 A | Палец |
Загрузка ...
|
|
| 23 | 4x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 24 | 12.22.00.00.405 | Прижим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
