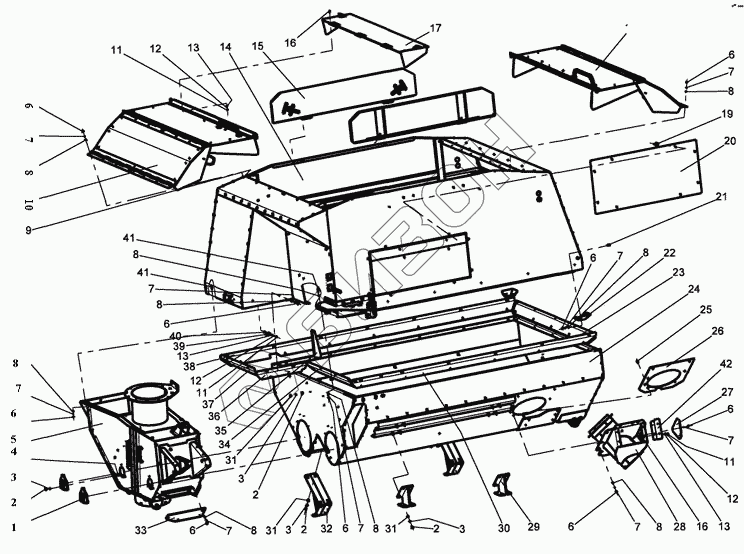

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Корпус бункера
/91.gif)
1
2
2
2
2
3
3
3
3
4
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
9
10
11
11
11
12
12
12
13
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ2-300-02 | Подшипник |
Загрузка ...
|
|
| 2 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | М10x30.46.019 | Болт |
Загрузка ...
|
|
| 5 | 960.06.01.50.000А | Секция бункера |
Загрузка ...
|
|
| 6 | М8-6Н.019 | Гайка |
Загрузка ...
|
|
| 7 | 8.65Г.01 | Шайба |
Загрузка ...
|
|
| 8 | А.8.01.019 | Шайба |
Загрузка ...
|
|
| 9 | М8х20.46.019 | Болт |
Загрузка ...
|
|
| 10 | 960.06.01.12.000Б | Крышка бункера |
Загрузка ...
|
|
| 11 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 13 | А.6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 960.06.01.10.000Б | Корпус бункера верхний |
Загрузка ...
|
|
| 15 | 960.06.01.17.000Б | Стенка |
Загрузка ...
|
|
| 16 | М6х20.46.019 | Болт |
Загрузка ...
|
|
| 17 | 960.06.01.46.000А | Щиток в сборе |
Загрузка ...
|
|
| 18 | 960.06.01.12.000Б-01 | Крышка бункера |
Загрузка ...
|
|
| 19 | КДМ0-230А-01 | Гайка-барашек |
Загрузка ...
|
|
| 20 | 960.06.01.40.000Б | Крышка |
Загрузка ...
|
|
| 21 | М8х20.46.019 | Болт |
Загрузка ...
|
|
| 22 | 960.06.01.00.411 | Кронштейн |
Загрузка ...
|
|
| 23 | 960.06.01.00.407А | Жесткость скатная |
Загрузка ...
|
|
| 24 | 960.06.01.20.000Г | Корпус бункера нижний |
Загрузка ...
|
|
| 25 | М10x25.46.019 | Болт |
Загрузка ...
|
|
| 26 | 960.06.01.00.410 | Пластина |
Загрузка ...
|
|
| 27 | 960.06.05.00.401А | Крышка |
Загрузка ...
|
|
| 28 | 960.06.05.30.000В | Горловина |
Загрузка ...
|
|
| 29 | 960.06.52.02.000Б | Опора задняя |
Загрузка ...
|
|
| 30 | 960.06.01.00.408А | Жесткость скатная |
Загрузка ...
|
|
| 31 | А.10.01.019 | Шайба |
Загрузка ...
|
|
| 32 | 960.06.51.00.000Б | Опора передняя |
Загрузка ...
|
|
| 33 | 970.06.01.00.401А | Крышка |
Загрузка ...
|
|
| 34 | 960.06.01.00.405А | Жесткость скатная |
Загрузка ...
|
|
| 35 | 960.06.01.00.409А | Уголок |
Загрузка ...
|
|
| 36 | 960.06.01.00.401А | Жесткость скатная |
Загрузка ...
|
|
| 37 | 960.06.01.00.402А | Жесткость скатная |
Загрузка ...
|
|
| 38 | 960.06.01.00.406А | Жесткость скатная |
Загрузка ...
|
|
| 39 | КДМ4366 | Скоба |
Загрузка ...
|
|
| 40 | М6-6дх16.66.019 | Болт |
Загрузка ...
|
|
| 41 | М8х25.46.019 | Болт |
Загрузка ...
|
|
| 42 | 960.06.05.00.402Б | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
