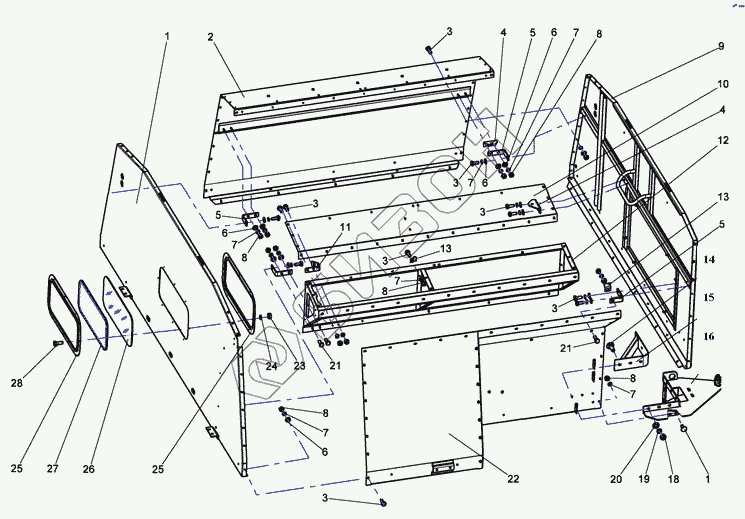

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Верхний корпус бункера
/92.gif)
1
2
3
3
3
3
3
3
3
4
4
5
5
5
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.06.01.14.000В | Стенка передняя |
Загрузка ...
|
|
| 2 | 960.06.01.19.000 | Стенка правая |
Загрузка ...
|
|
| 3 | M8-6gx20.66.019 | Болт |
Загрузка ...
|
|
| 4 | 960.06.01.10.409 | Кронштейн |
Загрузка ...
|
|
| 5 | 960.06.01.10.502 | Кронштейн |
Загрузка ...
|
|
| 6 | А8.01.019 | Шайба |
Загрузка ...
|
|
| 7 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 960.06.01.13.000Б | Стенка задняя |
Загрузка ...
|
|
| 10 | 960.06.01.10.408Б | Щиток |
Загрузка ...
|
|
| 11 | К15.00.00.016 | Кронштейн фары |
Загрузка ...
|
|
| 12 | 960.06.01.18.000 | Каркас козырька |
Загрузка ...
|
|
| 13 | КДМ41248 | Скоба |
Загрузка ...
|
|
| 14 | М10x30.46.019 | Болт |
Загрузка ...
|
|
| 15 | 960.06.49.00.000Б | Накладка |
Загрузка ...
|
|
| 16 | 960.06.61.00.000Б | Площадка гидроцилиндра |
Загрузка ...
|
|
| 17 | М8х20.46.019 | Болт |
Загрузка ...
|
|
| 18 | М10-6Н.6.6.019 | Гайка |
Загрузка ...
|
|
| 19 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 20 | А10.01.019 | Шайба |
Загрузка ...
|
|
| 21 | M8-6gx25.66.019 | Болт |
Загрузка ...
|
|
| 22 | 960.06.01.16.000Б | Стенка левая |
Загрузка ...
|
|
| 23 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 25 | Р4605ПМ | Обойма стекла |
Загрузка ...
|
|
| 26 | Р0032А | Стекло |
Загрузка ...
|
|
| 27 | 54-00298 | Уплотнитель |
Загрузка ...
|
|
| 28 | М6-6дх16.66.019 | Болт |
Загрузка ...
|
