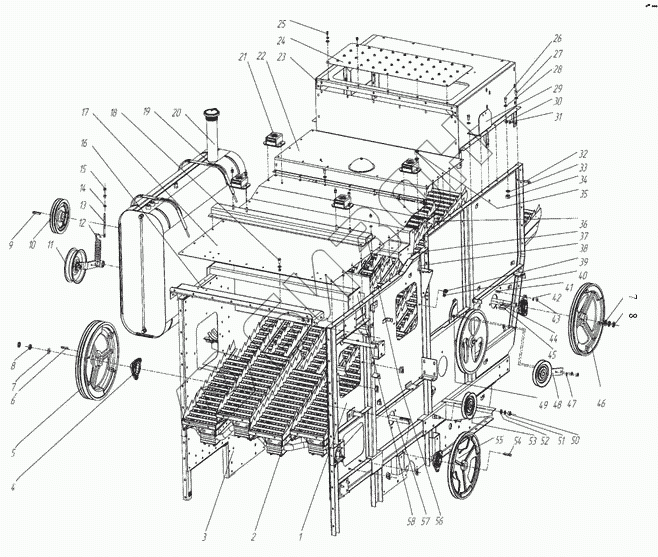

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Корпус молотилки
/72.gif)
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 960.23.02.00.000Г | Секция панели задняя левая |
Загрузка ...
|
|
| 2 | 964.23.11.00.000 | Соломотряс |
Загрузка ...
|
|
| 3 | 960.23.03.00.000В | Секция панели задняя правая |
Загрузка ...
|
|
| 4 | КДМ2-300-02 | Подшипник |
Загрузка ...
|
|
| 5 | 960.22.00.00.126 | Шкив |
Загрузка ...
|
|
| 6 | 10x8x56 | Шпонка |
Загрузка ...
|
|
| 7 | А20х0,5.01.019 | Шайба |
Загрузка ...
|
|
| 8 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 54-61810-03 | Шпонка 10x8x50 |
Загрузка ...
|
|
| 10 | 960.23.00.00.125А | Шкив |
Загрузка ...
|
|
| 11 | 960.23.12.00.000А | Шкив натяжной |
Загрузка ...
|
|
| 12 | КДМ6040 | Пружина |
Загрузка ...
|
|
| 13 | КДМ6890 | Тяга |
Загрузка ...
|
|
| 14 | КДМ6935 | Шайба сферическая |
Загрузка ...
|
|
| 15 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 960.23.04.01.000Б | Балка передняя |
Загрузка ...
|
|
| 17 | 960.23.00.00.401В | Лист крыши передний |
Загрузка ...
|
|
| 18 | M10-6gx20.66.019 | Болт |
Загрузка ...
|
|
| 19 | 960.23.19.00.000 | Хомут |
Загрузка ...
|
|
| 20 | 960.23.17.00.000 | Бак топливный |
Загрузка ...
|
|
| 21 | РСМ10.05.00.900 | Амортизатор |
Загрузка ...
|
|
| 22 | 960.23.00.00.010А | Лист крыши задний |
Загрузка ...
|
|
| 23 | 960.23.01.00.00А | Надставка крыши |
Загрузка ...
|
|
| 24 | 960.23.01.01.000 | Крышка люка |
Загрузка ...
|
|
| 25 | M10-6gx25.66.019 | Болт |
Загрузка ...
|
|
| 26 | M8-6gx20.66.019 | Болт |
Загрузка ...
|
|
| 27 | M8-6gx30.66.019 | Болт |
Загрузка ...
|
|
| 28 | А8.01.019 | Шайба |
Загрузка ...
|
|
| 29 | 960.09.00.00.419 | Кронштейн пакета |
Загрузка ...
|
|
| 30 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 32 | M12-6gx25.66.019 | Болт |
Загрузка ...
|
|
| 33 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 36 | 960.23.04.04.000 | Распорка |
Загрузка ...
|
|
| 37 | 960.23.04.03.000 | Балка опорная |
Загрузка ...
|
|
| 38 | M12-6gx35.66.019 | Болт |
Загрузка ...
|
|
| 39 | КДМ0-230А-01 | Гайка-барашек |
Загрузка ...
|
|
| 40 | 41119А | Шайба эксцентричная |
Загрузка ...
|
|
| 41 | М10х35.46.019 | Болт |
Загрузка ...
|
|
| 42 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 43 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 44 | 960.23.00.00.624-01 | Вал контрпривода |
Загрузка ...
|
|
| 45 | 10x8x56 | Шпонка |
Загрузка ...
|
|
| 46 | 960.22.00.00.127 | Шкив |
Загрузка ...
|
|
| 47 | А10.01.019 | Шайба |
Загрузка ...
|
|
| 48 | КДМ2-127А | Шкив натяжной |
Загрузка ...
|
|
| 49 | М10х30.46.019 | Шайба |
Загрузка ...
|
|
| 50 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 51 | 16.65Г.019 | Шайба |
Загрузка ...
|
|
| 52 | А16.02.019 | Шайба |
Загрузка ...
|
|
| 53 | 34-2-43-1Б | Шкив натяжной |
Загрузка ...
|
|
| 54 | 54-61810-03 | Шпонка 10x8x50 |
Загрузка ...
|
|
| 55 | 960.21.00.00.115А | Шкив |
Загрузка ...
|
|
| 56 | 960.23.05.00.000 | Балка |
Загрузка ...
|
|
| 57 | 960.23.00.00.624 | Вал контрпривода |
Загрузка ...
|
|
| 58 | 960.23.04.02.000А | Жесткость средняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
