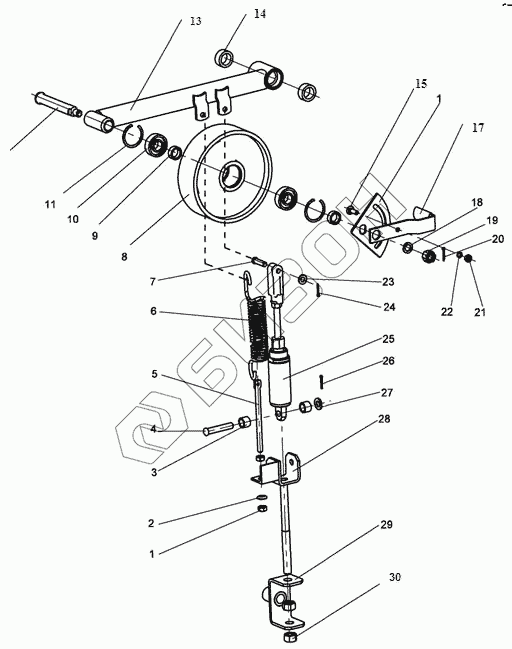

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Механизм отключения жатки
/71.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6Н.6019 | Гайка |
Загрузка ...
|
|
| 2 | КДМ6935 | Шайба сферическая |
Загрузка ...
|
|
| 3 | КДМ8612-01 | Втулка |
Загрузка ...
|
|
| 4 | 6-12b12х65.10.Ц9 | Ось |
Загрузка ...
|
|
| 5 | КДМ6890 | Тяга |
Загрузка ...
|
|
| 6 | КДМ6040 | Пружина |
Загрузка ...
|
|
| 7 | 6-12b12х36.10.Ц9 | Ось |
Загрузка ...
|
|
| 8 | 960.22.30.31.139 | Ролик натяжной |
Загрузка ...
|
|
| 9 | 80068-01 | Втулка |
Загрузка ...
|
|
| 10 | 180204С17 | Подшипник |
Загрузка ...
|
|
| 11 | С-47 | Кольцо |
Загрузка ...
|
|
| 12 | 960.22.30.31.613В | Ось |
Загрузка ...
|
|
| 13 | 960.22.30.33.000В | Рычаг |
Загрузка ...
|
|
| 14 | КДМ0357 | Втулка |
Загрузка ...
|
|
| 15 | М8х25.46.019 | Болт |
Загрузка ...
|
|
| 16 | КДН4283 | Сектор |
Загрузка ...
|
|
| 17 | КД5441А | Кронштейн |
Загрузка ...
|
|
| 18 | 14.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | 3,2x20.019 | Шплинт |
Загрузка ...
|
|
| 21 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | А10.01.019 | Шайба |
Загрузка ...
|
|
| 24 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 25 | 12.22.30.05.000А | Гидроцилиндр |
Загрузка ...
|
|
| 26 | 3,2x20.019 | Шплинт |
Загрузка ...
|
|
| 27 | А12х2.01.01 | Шайба |
Загрузка ...
|
|
| 28 | КДМ2-44-1-2 | Тяга |
Загрузка ...
|
|
| 29 | КДМ2-44-1-3-01 | Кронштейн |
Загрузка ...
|
|
| 30 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
