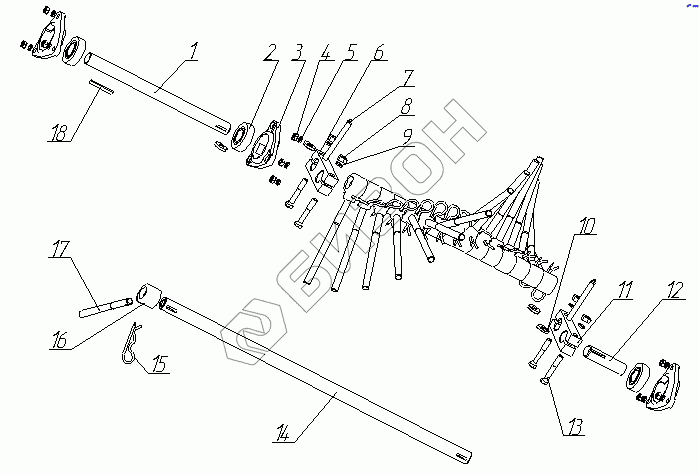

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Пальчиковый механизм шнека жатки
/11.gif)
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЖКН6290-01 | Вал шнека |
Загрузка ...
|
|
| 1 | ЖКН6290-02 | Вал шнека |
Загрузка ...
|
|
| 1 | ЖКН6290 | Вал шнека |
Загрузка ...
|
|
| 2 | 1680206К7С17 | Подшипник |
Загрузка ...
|
|
| 3 | Н.027.104А | Корпус подшипника |
Загрузка ...
|
|
| 4 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 6 | ЖКН5271 | Подвеска |
Загрузка ...
|
|
| 7 | 1.3.Ц6.хр | Масленка |
Загрузка ...
|
|
| 8 | М12-6Н6.019 | Гайка |
Загрузка ...
|
|
| 9 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | 60144 | Шпонка |
Загрузка ...
|
|
| 11 | ЖКН5-2-2-3-1Ш | Подвеска с трубкой |
Загрузка ...
|
|
| 12 | ЖКН6288 | Ось |
Загрузка ...
|
|
| 13 | М12-6gх75.66.019 | Болт |
Загрузка ...
|
|
| 14 | ЖКН5-2-2-3-2Ш | Труба с заглушками |
Загрузка ...
|
|
| 15 | 54-61967 | Шплинт |
Загрузка ...
|
|
| 16 | ЖКН1046 | Втулка |
Загрузка ...
|
|
| 17 | ЖКН6291 | Палец |
Загрузка ...
|
|
| 18 | 8х7х63 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
