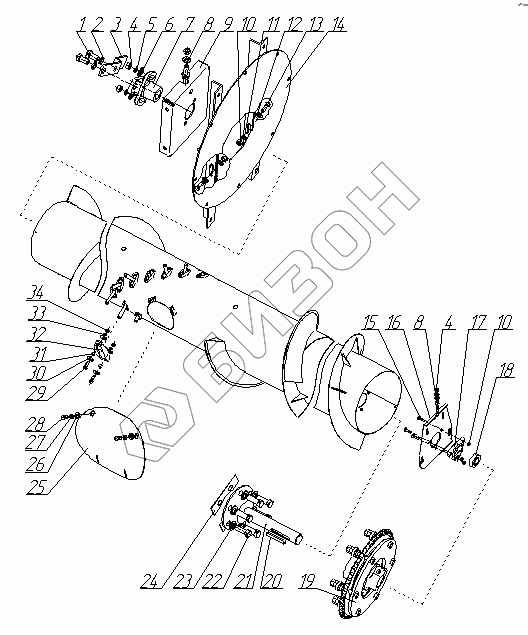

Графический каталог запасных частей к технике: КЗК Енисей КЗС-960 (2010). Шнек жатки
/10.gif)
1
2
3
4
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6gх30.66.019 | Болт |
Загрузка ...
|
|
| 2 | 16.65Г.019 | Шайба |
Загрузка ...
|
|
| 3 | ЖКН5306 | Рукоятка |
Загрузка ...
|
|
| 4 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 6 | 20012 | Шайба |
Загрузка ...
|
|
| 7 | ЖКН1048 | Втулка |
Загрузка ...
|
|
| 8 | С.12.01.019 | Шайба |
Загрузка ...
|
|
| 9 | ЖКН5-2-12-2Ш | Плита правая |
Загрузка ...
|
|
| 10 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 12 | С.10.01.019 | Шайба |
Загрузка ...
|
|
| 13 | М10х3046.019 | Болт |
Загрузка ...
|
|
| 14 | ЖКН5-2-12-1Ш | Фланец |
Загрузка ...
|
|
| 15 | М10х40.46.019 | Болт |
Загрузка ...
|
|
| 16 | ЖКН5-2-16-1Ш | Плита левая |
Загрузка ...
|
|
| 17 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 18 | 1680207К7С17 | Подшипник |
Загрузка ...
|
|
| 19 | ЖКН5-2-10Ш | Устройство предохранительное |
Загрузка ...
|
|
| 20 | 10х8х73 | Шпонка |
Загрузка ...
|
|
| 21 | ЖКН6376 | Вал шнека |
Загрузка ...
|
|
| 22 | 3М16х1,5-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | С.16.01.019 | Шайба |
Загрузка ...
|
|
| 24 | ЖКН4807 | Прокладка |
Загрузка ...
|
|
| 25 | ЖКН4806 | Крышка |
Загрузка ...
|
|
| 26 | С.8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 27 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | М8-6gх16.66.019 | Болт |
Загрузка ...
|
|
| 29 | М6-6gх20.66.019 | Болт |
Загрузка ...
|
|
| 30 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 31 | ЖКН8282 | Втулка |
Загрузка ...
|
|
| 32 | ЖКН0074 | Глазок |
Загрузка ...
|
|
| 33 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 34 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
