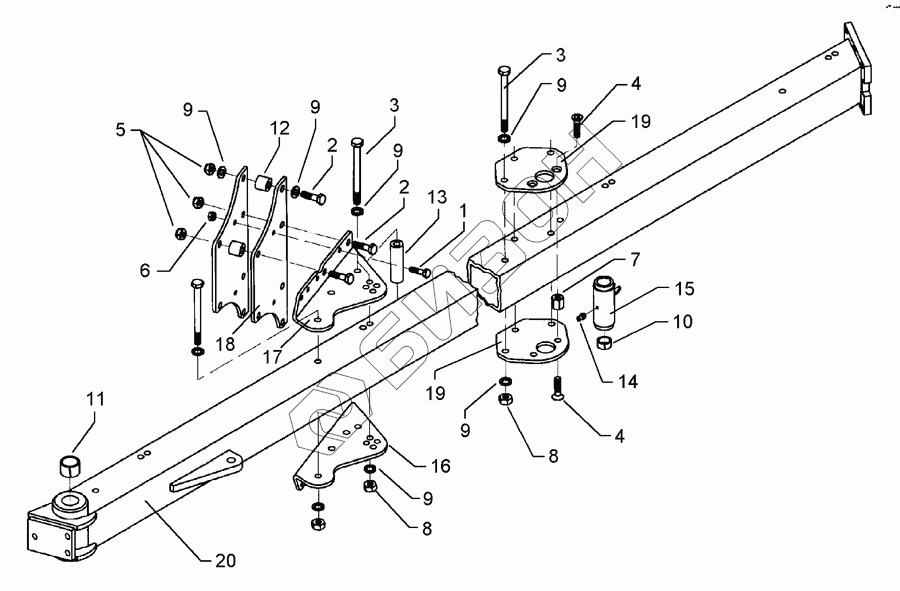

Графический каталог запасных частей к технике: Lemken EuroDiamant 8. Базовая рама ЭД8-5-100
1
2
2
3
3
4
4
5
6
7
8
8
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3424 | Болт |
Загрузка ...
|
|
| 2 | 301 4370 | Болт |
Загрузка ...
|
|
| 3 | 301 4539 | Болт |
Загрузка ...
|
|
| 4 | 301 6150 | Болт встречного утопления |
Загрузка ...
|
|
| 5 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 303 0972 | Орех |
Загрузка ...
|
|
| 7 | 303 0975 | Орех |
Загрузка ...
|
|
| 8 | 303 0977 | Орех |
Загрузка ...
|
|
| 9 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 10 | 317 2005 | Расширительная втулка |
Загрузка ...
|
|
| 11 | 317 3433 | Расширительная втулка |
Загрузка ...
|
|
| 12 | 317 6944 | Тюбик |
Загрузка ...
|
|
| 13 | 317 7516 | Втулка |
Загрузка ...
|
|
| 14 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 15 | 402 1270 | Подшипниковая труба |
Загрузка ...
|
|
| 16 | 402 2556 | Регулировочный кронштейн |
Загрузка ...
|
|
| 17 | 402 2557 | Регулировочный кронштейн |
Загрузка ...
|
|
| 18 | 402 2570 | Пластина стебля |
Загрузка ...
|
|
| 19 | 402 2862 | Подшипниковая пластина |
Загрузка ...
|
|
| 20 | 405 7380 | Базовая рама |
Загрузка ...
|
|
| 21 | 305 6164 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
