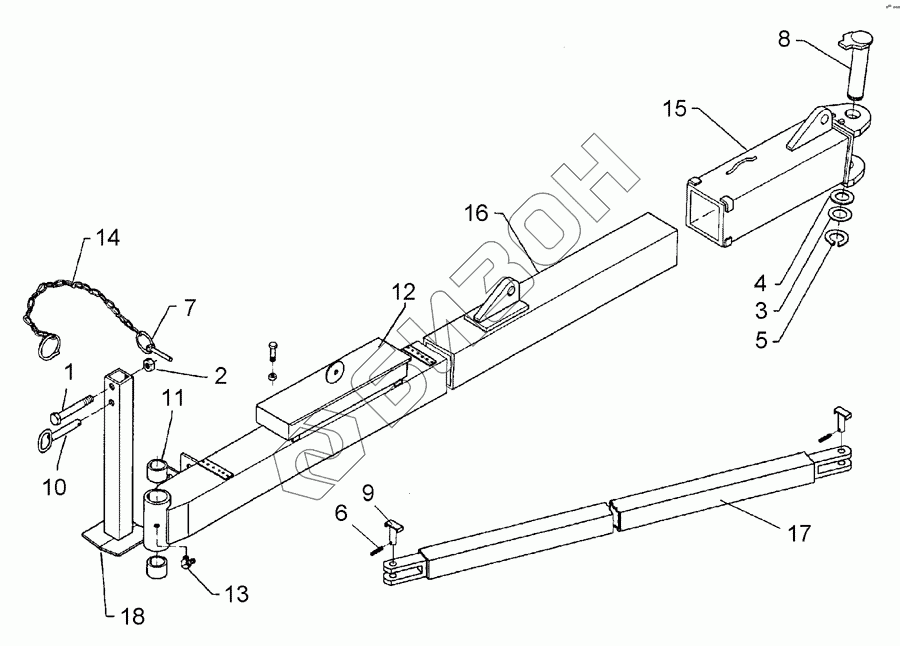

Графический каталог запасных частей к технике: Lemken EuroDiamant 8. Стабилизатор 6-100 ED8 2870мм

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3996 Болт
Загрузка ...
2 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
3 305 2125 Клин
Загрузка ...
4 305 2252 Поддерживающая шайба
Загрузка ...
5 305 8876 Крепежное кольцо
Загрузка ...
6 309 6072 Расширительная втулка
Загрузка ...
7 311 8604 Пружинный штифт
Загрузка ...
8 313 4524 Штырь с упором
Загрузка ...
9 313 8053 Штырь с упором
Загрузка ...
10 313 8144 Штифт с рукояткой
Загрузка ...
11 317 3430 Расширительная втулка
Загрузка ...
12 321 8920 Ящик для инструментов
Загрузка ...
13 323 6349 Смазочный ниппель
Загрузка ...
14 331 6130 Цепь
Загрузка ...
15 405 5680 Сустав
Загрузка ...
16 405 6560 Стабилизатор
Загрузка ...
17 405 7321 Опорная труба
Загрузка ...
18 429 2798 Стоять
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
