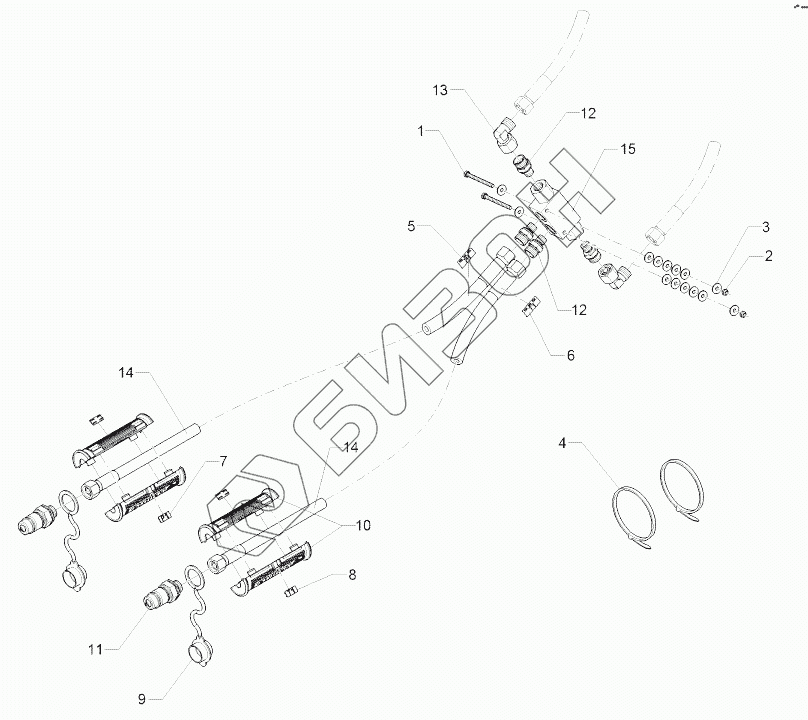

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 67510630 Hydraulic assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 2997 Bolt
Загрузка ...
2 303 0929 Selflocking nut
Загрузка ...
3 30510091 Washer
Загрузка ...
4 325 1331 Clip
Загрузка ...
5 325 1521 Marking
Загрузка ...
6 325 1528 Marking
Загрузка ...
7 325 1601 Marking
Загрузка ...
8 325 1608 Marking
Загрузка ...
9 375 2166 Колпачок, красный
Загрузка ...
10 375 2607 Handle
Загрузка ...
11 375 2718 SVK-разъем
Загрузка ...
12 375 4038 Сосок
Загрузка ...
13 375 4500 Adjustable angle union
Загрузка ...
14 47511000 Hydraulic hose
Загрузка ...
15 575 2161 Невозвратный клапан
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
