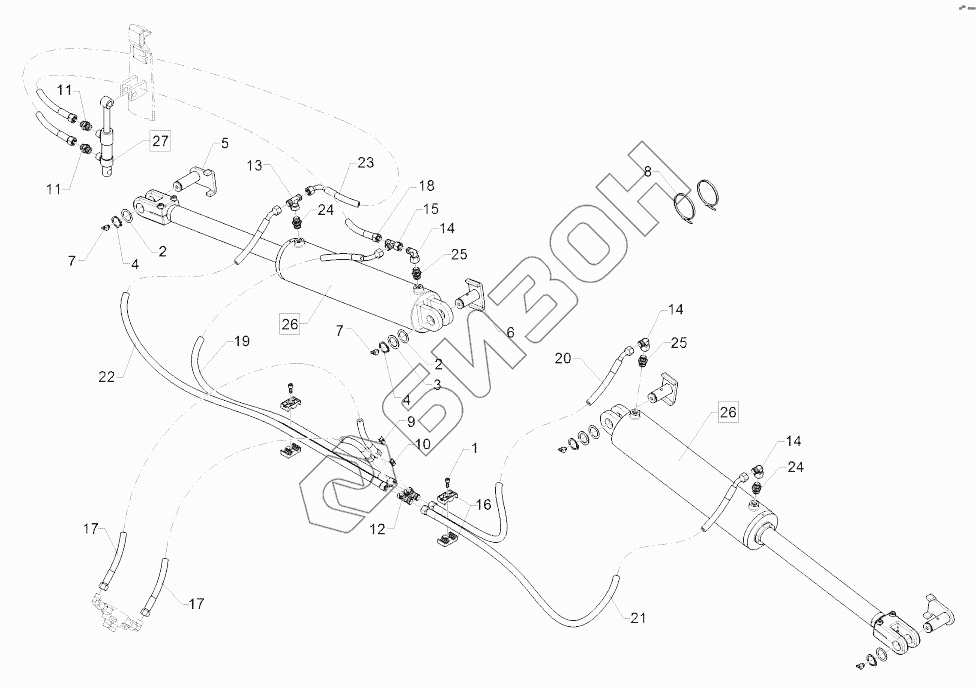

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 67510631 Hydraulic assembly
1
2
2
3
4
4
5
6
7
7
8
9
10
11
11
12
13
14
14
14
15
16
17
17
18
19
20
21
22
23
24
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 30110319 | Allen screw |
Загрузка ...
|
|
| 2 | 305 2051 | Shim |
Загрузка ...
|
|
| 3 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 4 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 5 | 313 3007 | Pin with stop |
Загрузка ...
|
|
| 6 | 313 3023 | Pin with stop |
Загрузка ...
|
|
| 7 | 323 6350 | Смазочный ниппель |
Загрузка ...
|
|
| 8 | 325 1331 | Clip |
Загрузка ...
|
|
| 9 | 325 1521 | Marking |
Загрузка ...
|
|
| 10 | 325 1528 | Marking |
Загрузка ...
|
|
| 11 | 375 4038 | Сосок |
Загрузка ...
|
|
| 12 | 375 4480 | T-union |
Загрузка ...
|
|
| 13 | 375 4490 | T-adjustable T-union |
Загрузка ...
|
|
| 14 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 15 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 16 | 37510217 | Clamp |
Загрузка ...
|
|
| 17 | 475 2596 | High-pressure hose |
Загрузка ...
|
|
| 18 | 47510587 | Hydraulic hose |
Загрузка ...
|
|
| 19 | 47510916 | Hydraulic hose |
Загрузка ...
|
|
| 20 | 47511001 | Hydraulic hose |
Загрузка ...
|
|
| 21 | 47511002 | Hydraulic hose |
Загрузка ...
|
|
| 22 | 47511005 | Hydraulic hose |
Загрузка ...
|
|
| 23 | 47511006 | Hydraulic hose |
Загрузка ...
|
|
| 24 | 575 2092 | Throttle nonreturn valve |
Загрузка ...
|
|
| 25 | 575 2187 | Throttle nonreturn valve |
Загрузка ...
|
|
| 26 | 575 2264 | Hydraulic ram |
Загрузка ...
|
|
| 27 | 575 2336 | Ram |
Загрузка ...
|
