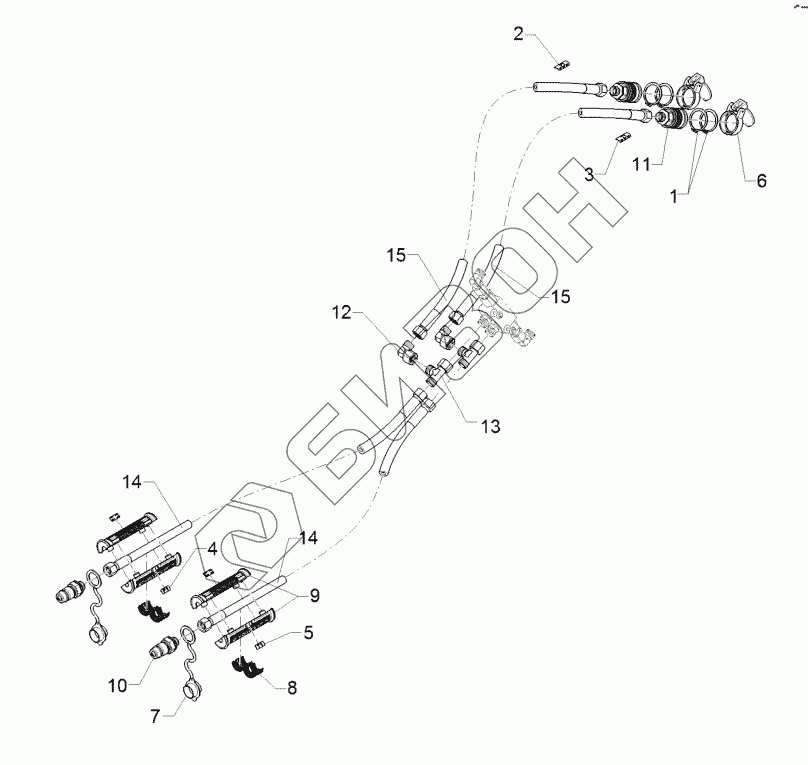

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 67510641 Hydraulic Supply Pipes

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 305 8871 Securing ring
Загрузка ...
2 325 1521 Marking
Загрузка ...
3 325 1528 Marking
Загрузка ...
4 325 1601 Marking
Загрузка ...
5 325 1608 Marking
Загрузка ...
6 375 2105 Dust protection flap
Загрузка ...
7 375 2166 Колпачок, красный
Загрузка ...
8 375 2606 Insert
Загрузка ...
9 375 2607 Handle
Загрузка ...
10 375 2718 SVK-разъем
Загрузка ...
11 375 2735 SVK-socket
Загрузка ...
12 375 4500 Adjustable angle union
Загрузка ...
13 375 4550 L-adjustable T-union
Загрузка ...
14 475 2501 High-pressure hose
Загрузка ...
15 475 2644 Шланг высокого давления
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
