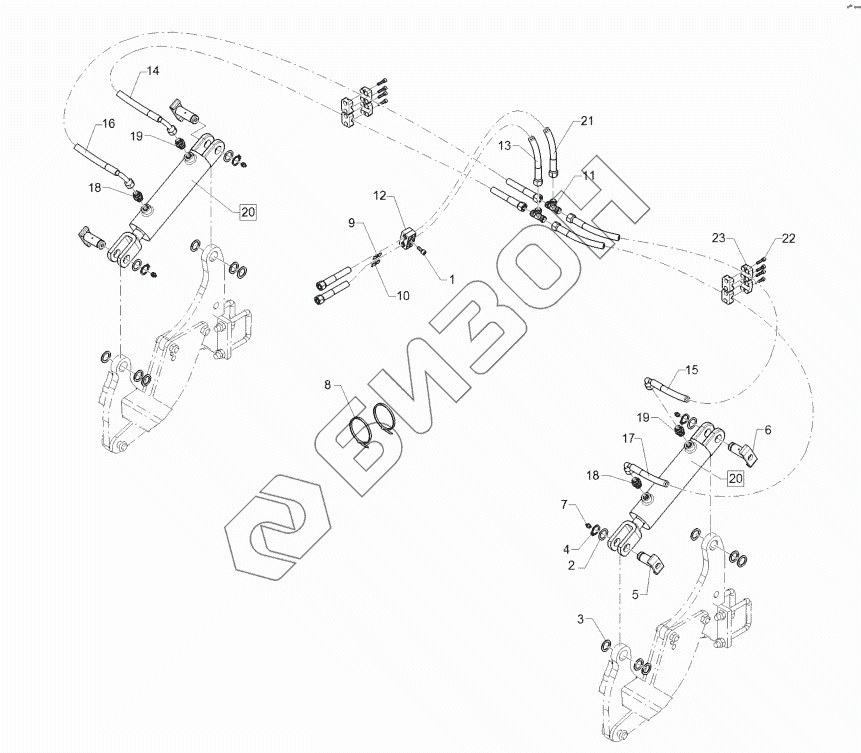

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 67510642 Hydraulic assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 30110319 | Allen screw |
Загрузка ...
|
|
| 2 | 305 2040 | Shim |
Загрузка ...
|
|
| 3 | 305 2230 | Поддерживающая шайба |
Загрузка ...
|
|
| 4 | 305 8861 | Крепежное кольцо |
Загрузка ...
|
|
| 5 | 313 2544 | Pin with stop |
Загрузка ...
|
|
| 6 | 313 2545 | Pin with stop |
Загрузка ...
|
|
| 7 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 8 | 325 1331 | Clip |
Загрузка ...
|
|
| 9 | 325 1525 | Marking |
Загрузка ...
|
|
| 10 | 325 1532 | Marking |
Загрузка ...
|
|
| 11 | 375 4480 | T-union |
Загрузка ...
|
|
| 12 | 37510215 | Clamp |
Загрузка ...
|
|
| 13 | 47510816 | Hydraulic hose |
Загрузка ...
|
|
| 14 | 47510856 | Hydraulic hose |
Загрузка ...
|
|
| 15 | 47510918 | Hydraulic hose |
Загрузка ...
|
|
| 16 | 47510937 | Hydraulic hose |
Загрузка ...
|
|
| 17 | 47510997 | Hydraulic hose |
Загрузка ...
|
|
| 18 | 575 2092 | Throttle nonreturn valve |
Загрузка ...
|
|
| 19 | 575 2187 | Throttle nonreturn valve |
Загрузка ...
|
|
| 20 | 575 2323 | Ram |
Загрузка ...
|
|
| 21 | 47510620 | Hydraulic hose |
Загрузка ...
|
|
| 22 | 301 0302 | Болт с плоской головкой |
Загрузка ...
|
|
| 23 | 375 9961 | Зажим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
