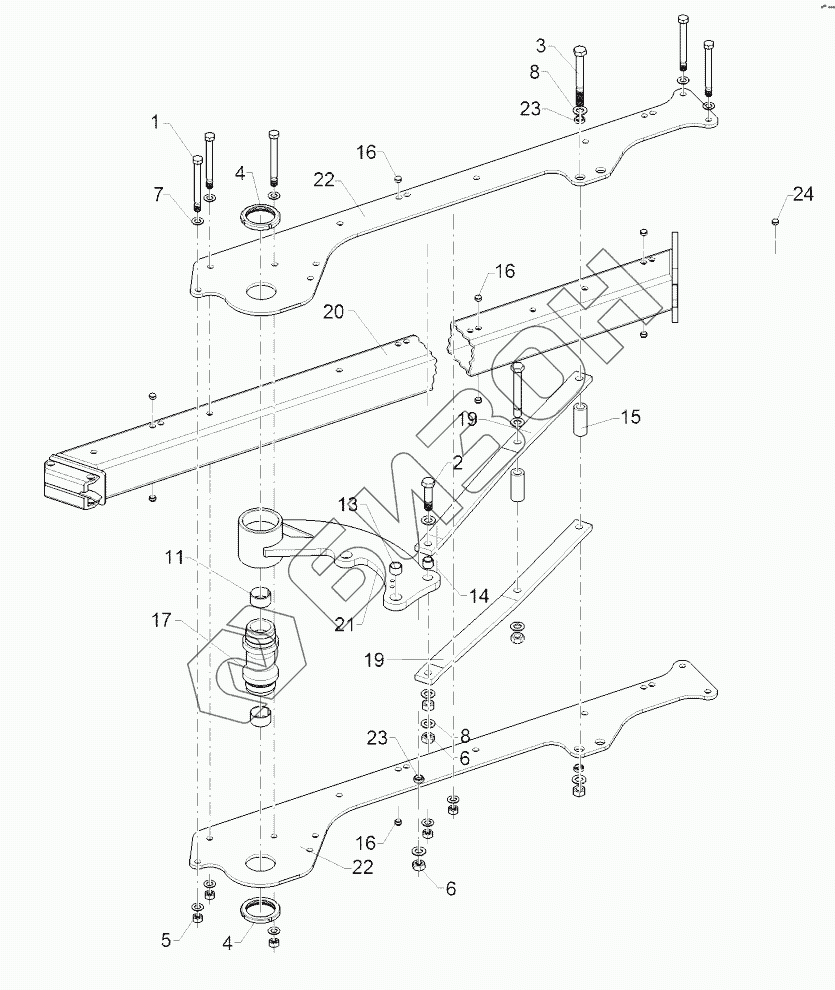

Графический каталог запасных частей к технике: Lemken Juwel 8M. 60210105 Basic frame
1
2
3
4
4
5
6
6
7
8
8
11
13
14
15
16
16
16
17
19
19
20
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 4539 | Болт |
Загрузка ...
|
|
| 2 | 301 4646 | Bolt |
Загрузка ...
|
|
| 3 | 301 4811 | Bolt |
Загрузка ...
|
|
| 4 | 303 0375 | Grooved nut |
Загрузка ...
|
|
| 5 | 303 0977 | Орех |
Загрузка ...
|
|
| 6 | 303 1019 | Nut |
Загрузка ...
|
|
| 7 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 8 | 305 6254 | Washer |
Загрузка ...
|
|
| 11 | 317 2035 | Expansion bush |
Загрузка ...
|
|
| 13 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 14 | 317 3404 | Expansion bush |
Загрузка ...
|
|
| 15 | 31710184 | Tube |
Загрузка ...
|
|
| 16 | 323 8053 | Cap |
Загрузка ...
|
|
| 17 | 402 1283 | Bearing tube |
Загрузка ...
|
|
| 19 | 402 1811 | Strut |
Загрузка ...
|
|
| 20 | 402 7102 | Basic frame |
Загрузка ...
|
|
| 21 | 40210086 | Rocker arm |
Загрузка ...
|
|
| 22 | 40210092 | Plate |
Загрузка ...
|
|
| 23 | 317 3406 | Expansion bush |
Загрузка ...
|
|
| 24 | 323 8071 | Шапка |
Загрузка ...
|
|
| 25 | 301 4802 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
