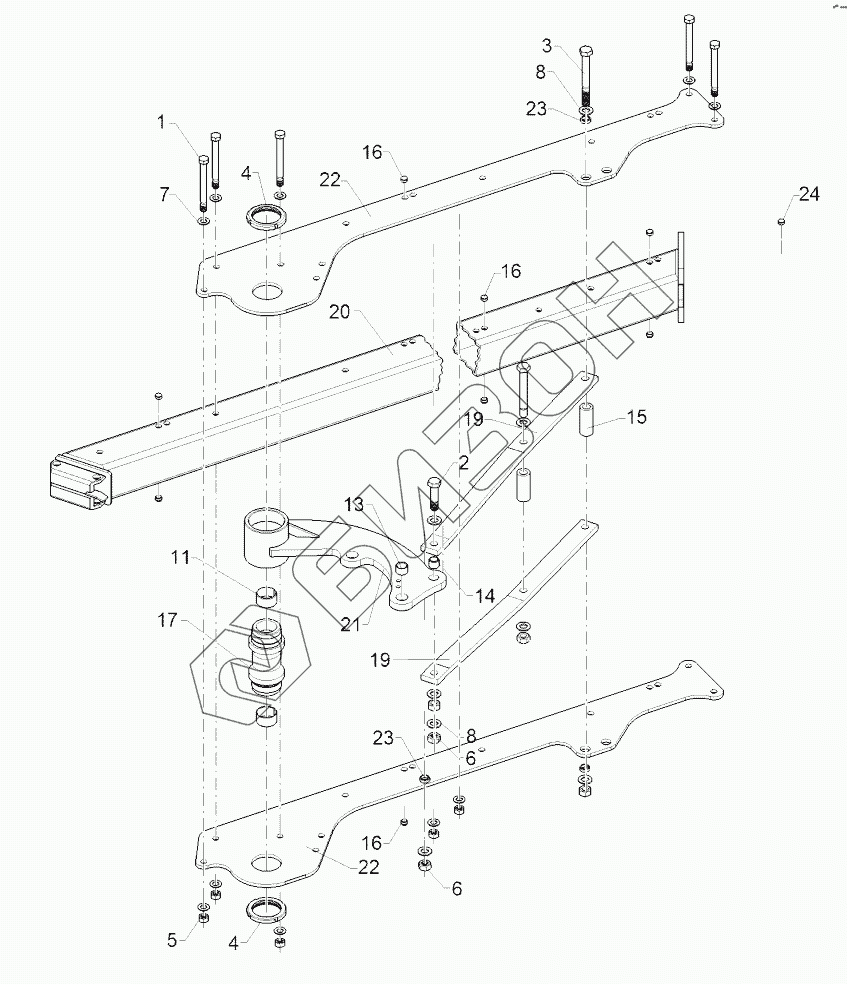

Графический каталог запасных частей к технике: Lemken Juwel 8M. 60210106 Basic frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
6
7
8
8
11
13
14
15
16
16
16
17
19
19
20
21
22
22
23
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4539 Болт
Загрузка ...
2 301 4646 Bolt
Загрузка ...
3 301 4811 Bolt
Загрузка ...
4 303 0375 Grooved nut
Загрузка ...
5 303 0977 Орех
Загрузка ...
6 303 1019 Nut
Загрузка ...
7 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
8 305 6254 Washer
Загрузка ...
11 317 2035 Expansion bush
Загрузка ...
13 317 3417 Expansion bush
Загрузка ...
14 317 3404 Expansion bush
Загрузка ...
15 31710184 Tube
Загрузка ...
16 323 8053 Cap
Загрузка ...
17 402 1283 Bearing tube
Загрузка ...
19 402 1811 Strut
Загрузка ...
20 402 7103 Basic frame
Загрузка ...
21 40210086 Rocker arm
Загрузка ...
22 40210092 Plate
Загрузка ...
23 317 3406 Expansion bush
Загрузка ...
24 323 8071 Шапка
Загрузка ...
25 301 4802 Bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
